自行车把立顶盖带膨胀锁紧结构设计

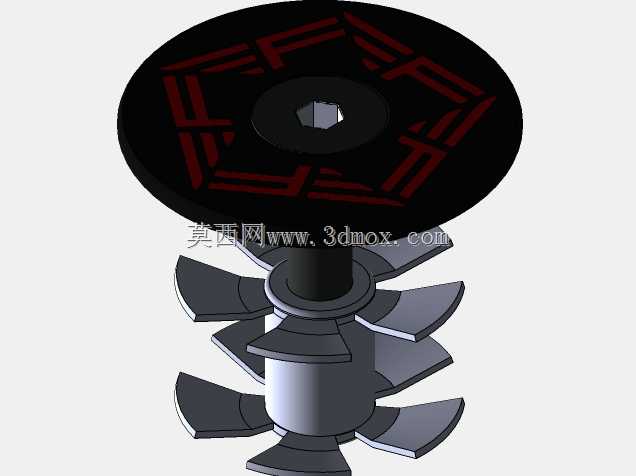

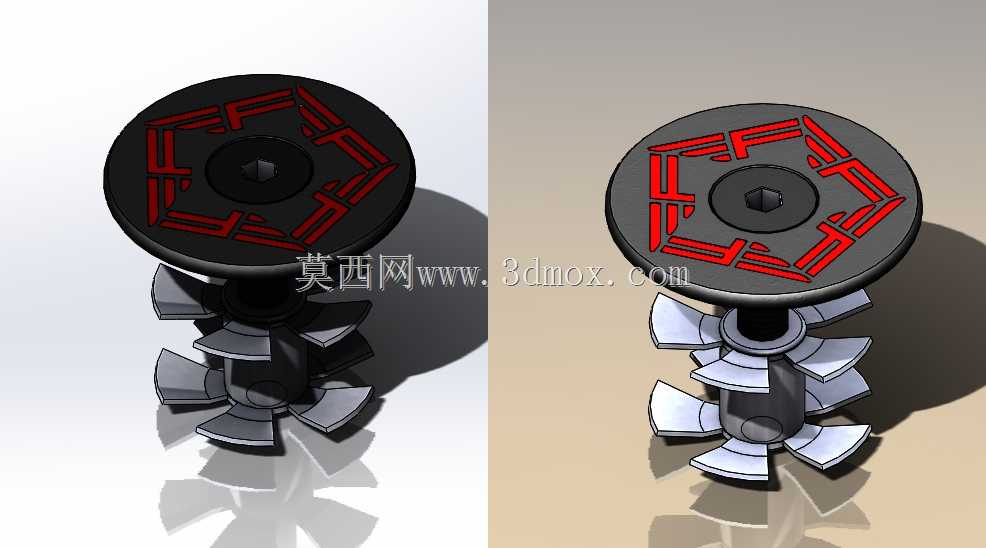

该零件应用于山地车、公路车等运动自行车的车头碗组位置，属于把立与前叉舵管连接的上端锁紧组件，日常骑行中承担把立轴向压紧、碗组间隙消除、舵管上端密封防护的作用，替代传统无装饰功能的普通把立盖，兼顾结构锁紧功能与外观装饰属性。设计时优先考虑与标准前叉舵管的适配性，适配市面主流28.6mm直径的无纹前叉舵管，顶盖外圆直径控制在32mm左右，可覆盖绝大多数标准把立的上端安装孔位，安装时无需额外扩孔或改装把立结构，直接替换原有把立盖即可完成装配。结构上采用上端装饰盖加下端膨胀锁紧瓣的分体组合形式，上端盖采用圆盘式结构，表面做下沉式凹槽预留装饰纹理填充空间，中心设置内六角锁紧孔，匹配标准5mm内六角扳手操作，锁紧行程预留3mm的调节余量，可适配不同堆叠高度的碗组与把立组合，避免出现锁紧行程不足导致碗组松动的问题。下端的膨胀锁紧瓣采用多瓣式开槽结构，共设置6片均匀分布的弧形锁紧瓣，瓣片厚度1.2mm，开槽深度8mm，当中心锁紧螺栓向下旋紧时，瓣片会沿锥面导向向外撑开，与前叉舵管内壁形成均匀的过盈配合，相比传统的吊芯锁紧结构，该结构对碳纤舵管的局部压强更低，不会出现碳管内壁被顶裂的风险，同时锁紧接触面积更大，长期颠簸骑行下不易出现锁紧松动的问题。设计过程中对瓣片的形变范围做了有限元校核，当锁紧扭矩达到行业通用的5N·m时，瓣片的最大形变处于材料弹性形变区间内，不会出现永久变形导致的锁紧失效，同时瓣片边缘做了R0.5的圆角处理，安装时不会刮伤舵管内壁的涂层或碳纤层。上端盖的装饰纹理采用对称式几何造型，凹槽深度0.8mm，可填充红色装饰漆或反光材质，既提升外观辨识度，也不会因纹理过深导致积水积灰的问题，顶盖与锁紧瓣的连接位置设置环形定位凸台，装配时可自动对中，避免出现锁紧偏心导致的舵管受力不均问题。安装边界上，该组件的整体安装高度为18mm，其中伸入舵管内部的长度为12mm，适配舵管内部长度大于15mm的安装场景，不会与舵管内部的走线孔、吊芯残留结构发生干涉，对于内走线车型，中心螺栓采用中空结构可选，可供变速或刹车线管从中心穿过，满足内走线车型的装配需求。实际使用中，该结构的锁紧力可满足越野骑行的冲击载荷要求，经过连续颠簸路面测试，碗组间隙保持稳定，无需频繁重新锁紧，同时上端盖的平面度控制在0.1mm以内，与把立上端面完全贴合，不会出现局部应力集中的问题。
