立式脚踏三轮健身代步装置结构设计

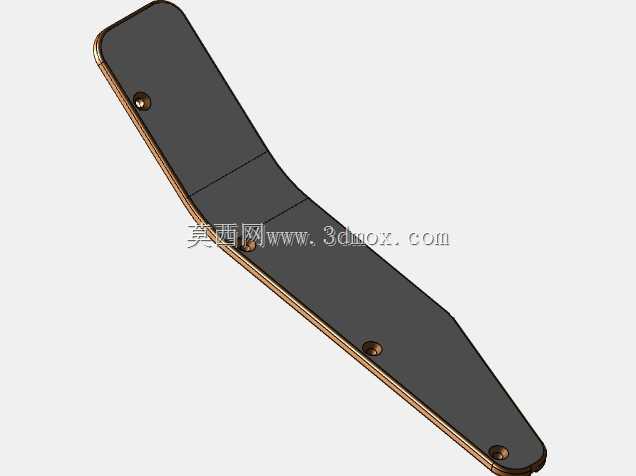

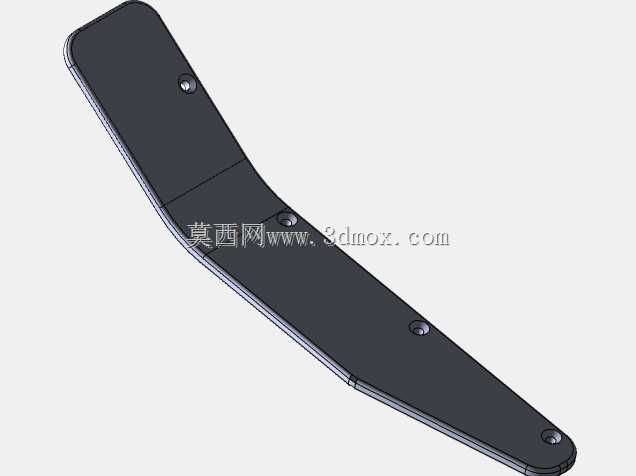

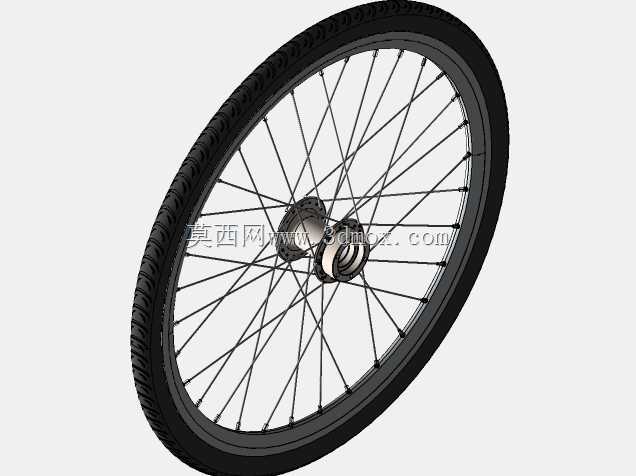

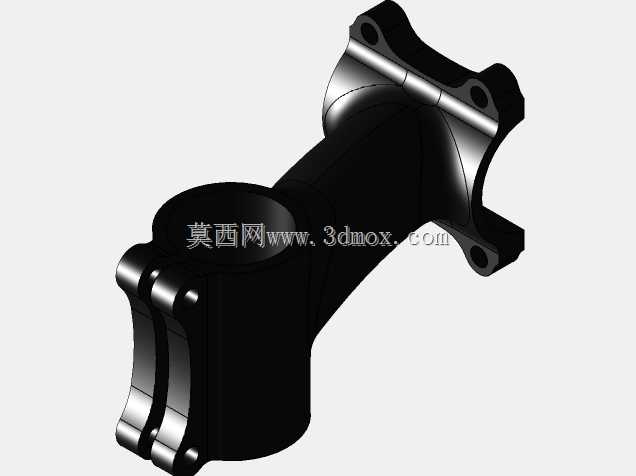

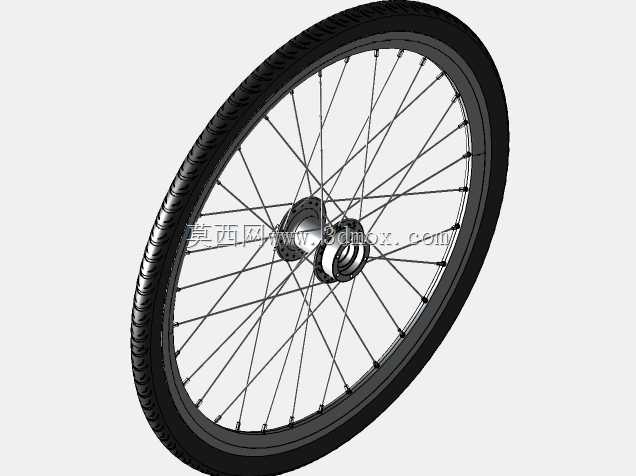

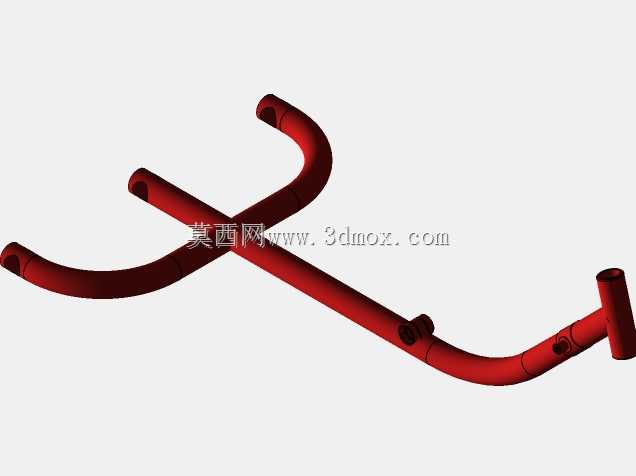

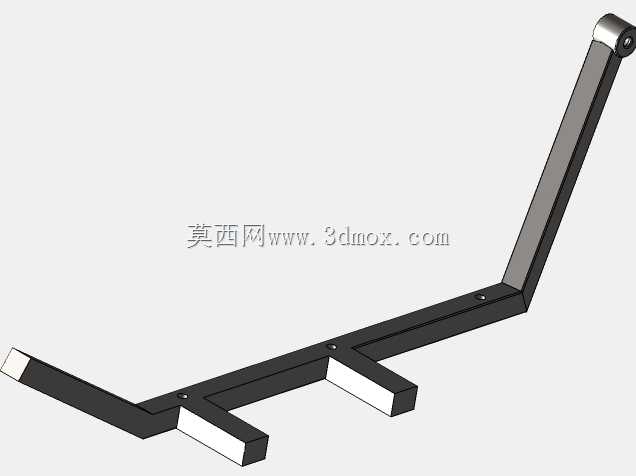

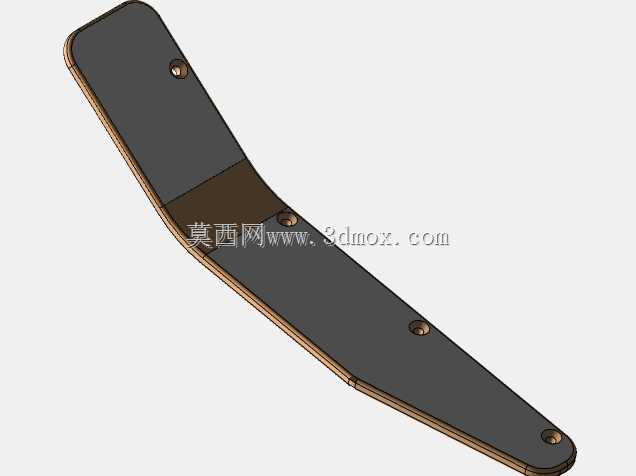

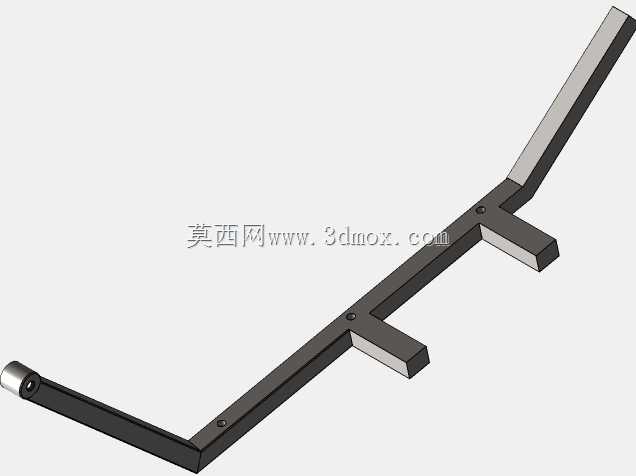

这款立式三轮骑行装置打破了传统躺式或坐式自行车的人机交互逻辑，将站立攀爬的健身动作与短途代步的移动需求结合，适配健身房有氧训练区、户外休闲绿道、社区短途通勤等多类场景，既可以作为商用健身场馆的特色有氧设备，也能满足个人用户日常休闲骑行、核心肌群锻炼的使用需求。从结构设计逻辑来看，整车采用前单轮后双轮的三点支撑布局，无需额外辅助轮即可实现静止状态下的自稳定，降低了初学者的使用门槛，站立式的骑行姿态让使用者在蹬踏过程中能够自然调动核心、大腿、臀部肌群参与发力，相比传统坐姿骑行对下肢关节的压力更小，同时能模拟户外攀岩蹬踏的发力感，提升有氧训练的趣味性。整车的转向结构集成在前部立式立管顶端，采用与传统滑板车类似的T型把横设计，把套位置做了防滑纹理处理，转向角度控制在左右各45度范围内，避免大角度转向引发的侧翻风险，立管采用变径钢管焊接结构，下部与前叉立管通过碗组连接，保证转向动作的顺滑无卡顿。脚踏区域没有采用传统自行车的圆周回转曲柄结构，而是设置了两块随动的弧形脚踏板，踏板表面覆盖防滑磨砂层，踏板下方连接往复式的传动结构，将使用者的上下蹬踏动作转化为后轮的旋转驱动力，传动路径内置在车架主梁内部，既避免了外露传动结构夹扯衣物的安全隐患，也让整车外观更简洁流畅。后轮的双轮布局通过后置的横向连接桥固定，连接桥与主车架采用刚性焊接连接，两轮间距控制在650mm，既保证了转向时的侧倾稳定性，也不会因为轮距过宽影响通行能力，能够顺利通过常规的人行通道、无障碍坡道。三个车轮均采用充气辐条轮结构，轮径匹配20寸自行车通用轮胎规格，轮胎花纹采用浅纹城市胎设计，兼顾铺装路面的骑行顺滑度与轻度非铺装路面的抓地力，前后轮均配备线拉式钳形刹车，刹车把手集成在车把两端，制动行程控制在15mm范围内，保证制动响应的及时性。车架主体采用6061铝合金管材焊接成型，在保证结构强度的前提下控制整车自重，主车架的弯折角度经过人机工程校核，站立时踏板的初始高度距离地面220mm，蹬踏行程控制在180mm，适配身高155cm至185cm的使用者，车把高度可通过立管处的快拆结构在100mm范围内调节，满足不同身高用户的握持姿态需求。整车的安装边界尺寸控制在长1600mm、宽700mm、高1200mm范围内，不需要额外的安装固定基础，放置在平整地面即可使用，作为健身设备使用时可在底部加装防滑橡胶垫，避免蹬踏过程中设备移位，作为代步工具使用时整车重量控制在18kg以内，可通过折叠结构（预留改装接口）放入汽车后备箱，满足跨场景使用需求。
