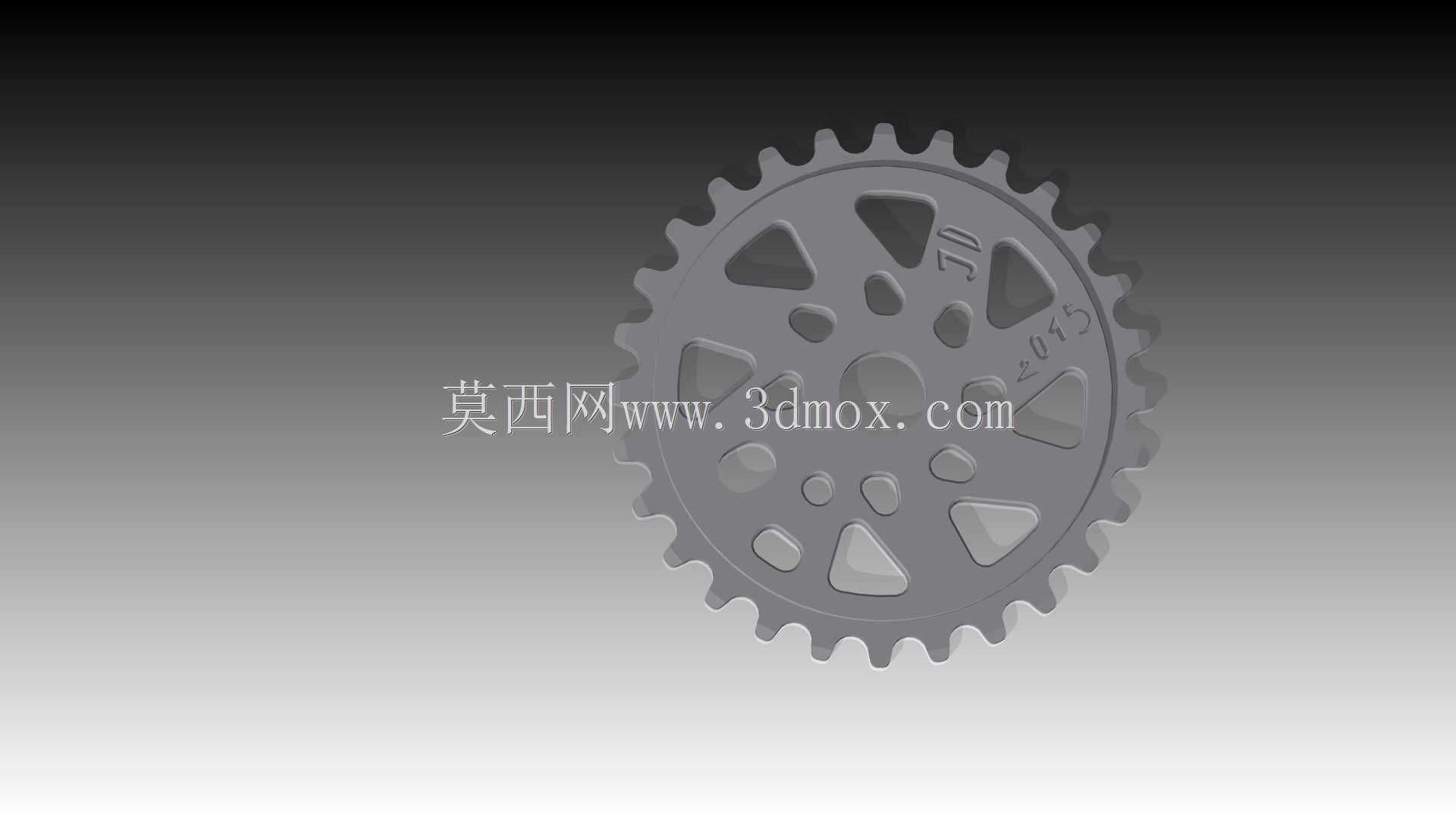

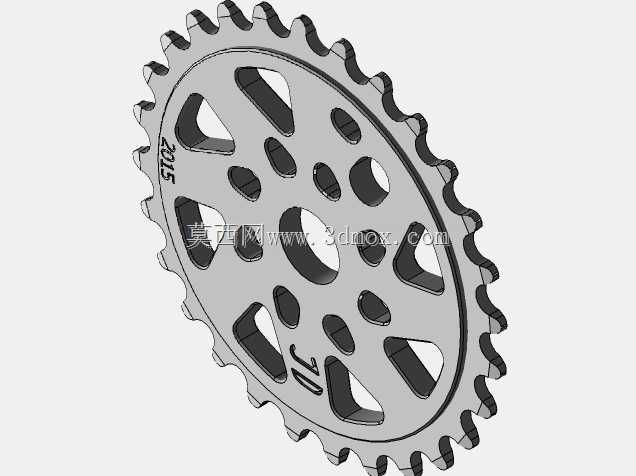

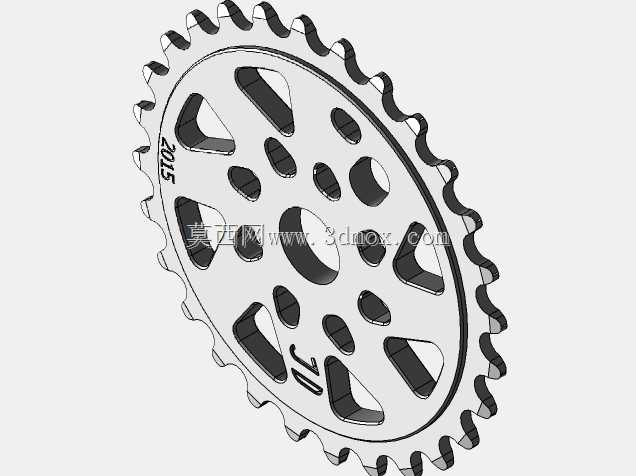

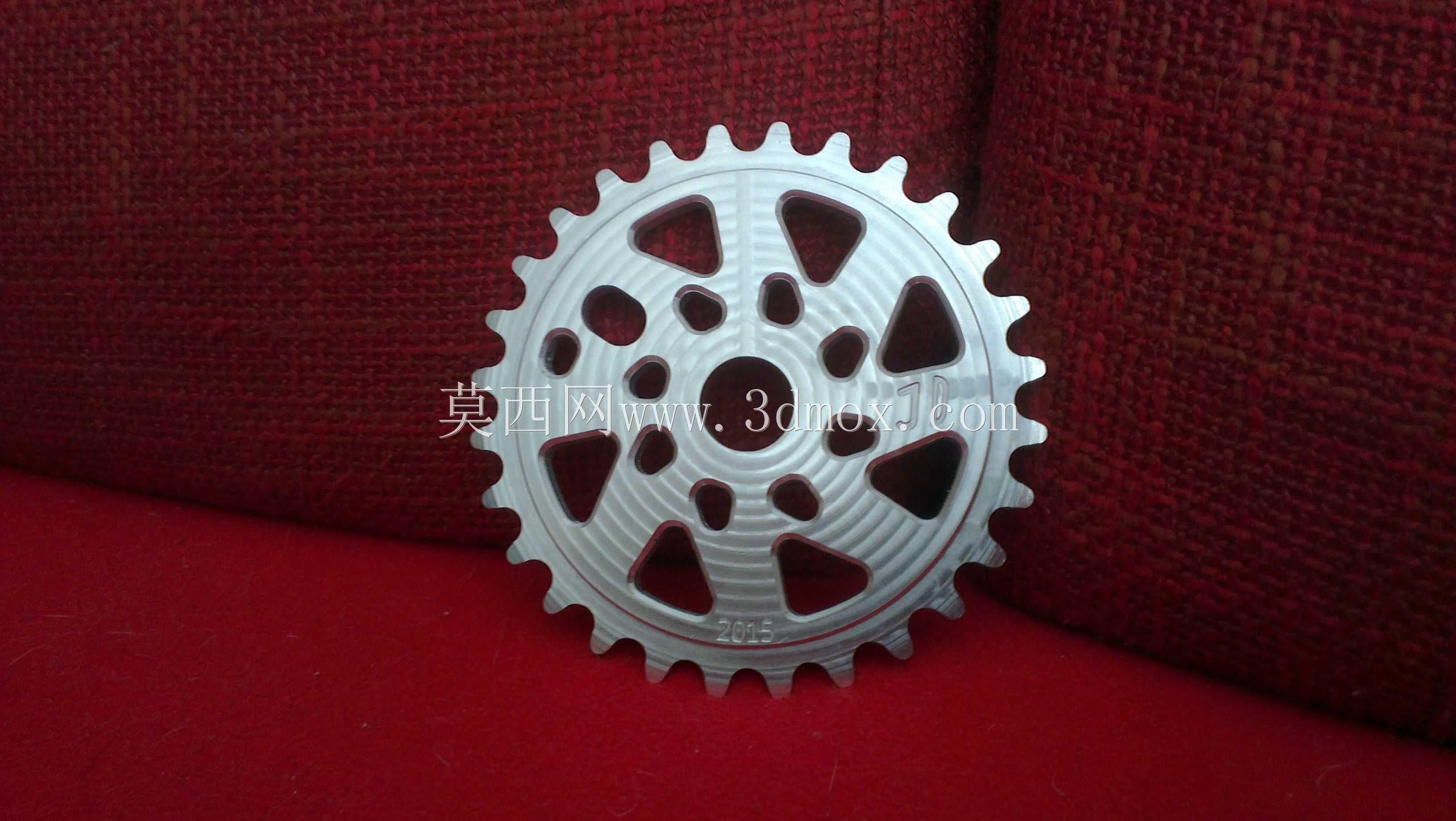

28齿19mm轴BMX自行车链轮结构设计

这款链轮适配BMX小轮车19mm中轴安装规格，齿数设定为28齿，是小轮车传动系统的核心动力传递部件，主要承担脚踏输出扭矩到后轮链条的传导作用，适配街式、花式BMX骑行场景下的频繁冲击载荷工况。从结构设计来看，整体采用对称辐板式镂空布局，中心设置19mm直径的轴孔，用于与中轴花鼓配合定位，轴孔周边做了加厚凸台处理，避免频繁踩踏发力时轴孔位置出现应力集中导致的形变或开裂。轮缘的齿形按照标准自行车链条节距设计，齿廓做了圆角修形，既保证链条啮合时的顺滑度，也能减少跳齿、掉链的概率，应对BMX骑行中频繁的急加速、抬压、落地冲击时，齿部与链条的啮合稳定性更有保障。辐板区域的镂空采用大小三角形、水滴形孔组合排布，并非单纯为了减重，镂空孔的边缘都做了圆弧过渡，每一处镂空的位置都经过受力路径校核，避开踩踏发力时的主应力传递路径，在保证整体结构强度的前提下尽可能降低转动惯量，让踩踏启动的响应更直接。材质选用7075铝合金，这种材料的比强度高，抗疲劳性能优异，能够承受长期反复的踩踏冲击载荷，表面做了阳极氧化处理，既提升耐磨性能，也能避免户外骑行接触泥水后的腐蚀问题。安装边界上，链轮的轴向定位尺寸适配标准BMX中轴的安装位，齿盘的径向跳动公差控制在小范围，保证链条传动时不会出现偏磨，安装时只需对齐中轴花键锁紧即可，不需要额外调整垫片来补偿轴向位置。实际使用场景中，这款链轮能够应对街式BMX的台阶跳跃、栏杆研磨、平地花式的频繁正反脚发力，长期使用不会出现齿形磨损过快、盘体变形的问题，镂空结构也能减少骑行中沾附的泥污堆积，日常维护只需简单冲洗即可，不会因为泥污卡滞影响传动效率。齿部的厚度匹配常规BMX单速链条的内宽，啮合间隙控制在合理范围，既不会因为间隙过大出现晃动异响，也不会因为间隙过小导致链条卡滞，在做转把、倒车等特技动作时，链条与链轮的配合依旧稳定，不会因为瞬时反向受力出现脱链问题。
