自行车盘式制动器转接安装适配构件

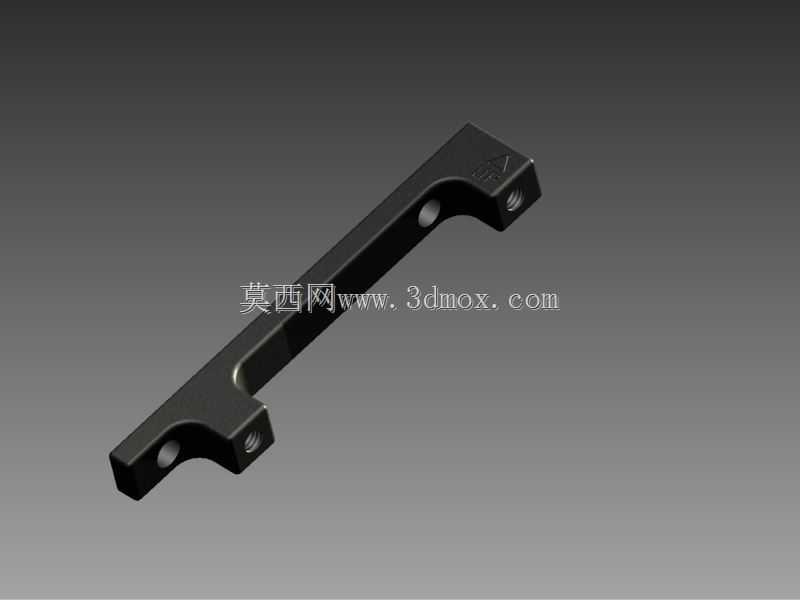

在山地车、公路车的制动系统改装与原厂装配场景中，盘式制动器的安装适配一直是结构设计人员需要重点考量的环节，不同规格的制动盘、卡钳与前叉安装接口往往存在尺寸差，这类适配构件正是为解决接口不匹配问题而生。这款适配构件的核心作用，是将带后安装接口的前制动卡钳，稳定转接固定到适配203mm制动盘、自带160mm后安装接口的前叉上，解决不同规格制动组件的安装错位问题，避免卡钳与制动盘的配合偏差带来的制动异响、制动力不足、偏磨等实际使用故障。从结构设计思路来看，构件整体采用长条形刚性主体结构，两端分别设置对应卡钳与前叉的安装位，其中卡钳侧安装位带内螺纹结构，无需额外配合压铆螺母即可实现卡钳的直接锁紧固定，减少装配环节的额外零件数量，降低现场装配的复杂度。设计过程中重点管控的核心尺寸是卡钳安装孔与前叉安装孔之间的中心距，该尺寸直接决定卡钳与制动盘的相对位置精度，实际设计值为74.14mm，公差带严格控制在制动系统安装允许的偏差范围内，避免出现卡钳活塞回位不畅、摩擦片贴合不均的问题。两端的安装孔组中心距均设置为160mm，完全匹配对应规格SHIMANO适配码与D203制动盘的安装基准，确保安装后卡钳中心与制动盘旋转中心完全重合，摩擦片两侧间隙均匀。构件主体采用等强度的变截面设计，在保证安装刚性的前提下尽可能去除非受力区域的多余材料，既降低构件自身重量，也避免与前叉、辐条、卡钳本体产生运动干涉，安装后不会影响车轮的正常转向与转动。在实际选型应用中，设计人员需要先确认前叉的安装接口规格、目标制动盘直径、所用卡钳的安装接口形式，确认三者的尺寸差与该适配构件的补偿范围匹配后再进行装配，装配时需要先将构件与前叉安装面贴合锁紧，再挂载卡钳调整间隙，确保制动盘在卡钳摩擦片中间位置无偏斜。这类适配构件的建模过程需要重点还原安装孔的螺纹深度、安装面的平面度、两端安装位的相对位置精度，避免三维模型与实际零件存在尺寸偏差，导致后续装配模拟出现干涉误判，为制动系统的虚拟装配验证提供准确的模型依据。
