轻量化镂空三角连接支架结构设计

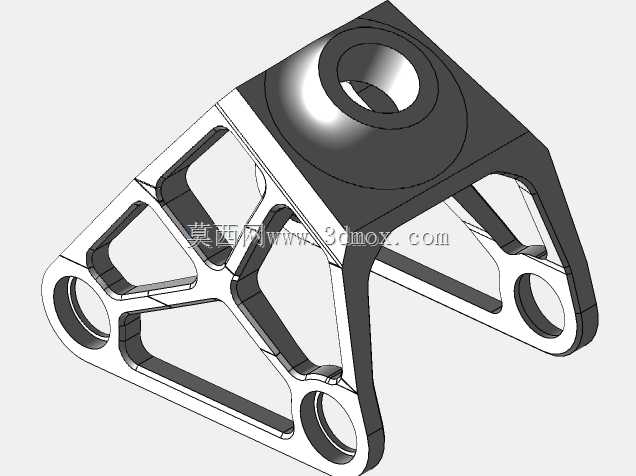

　　这款三角构型的连接支架，采用7075-T6铝合金作为设计基材，整体采用拓扑优化后的镂空框架结构，在保证结构强度的前提下最大限度削减了非受力区域的材料冗余，成品实测重量仅150g，适配对载荷自重比要求严苛的轻量化装备装配场景。从实际装配场景来看，这类支架多用于竞速类自行车制动系统、轻型无人机机架连接、小型竞速载具的悬挂点位固定，需要同时承受交变拉压载荷与瞬时冲击载荷，因此结构设计阶段就围绕多安装点的受力路径做了针对性的材料排布。顶部的同轴凸台孔位为主承载安装点，孔壁做了加厚处理，可适配标准螺栓的贯穿安装，凸台根部做了大圆角过渡，避免应力集中导致的疲劳断裂；底部三个呈三角分布的耳片孔位为副连接点，分别对应不同方向的连接杆件装配，

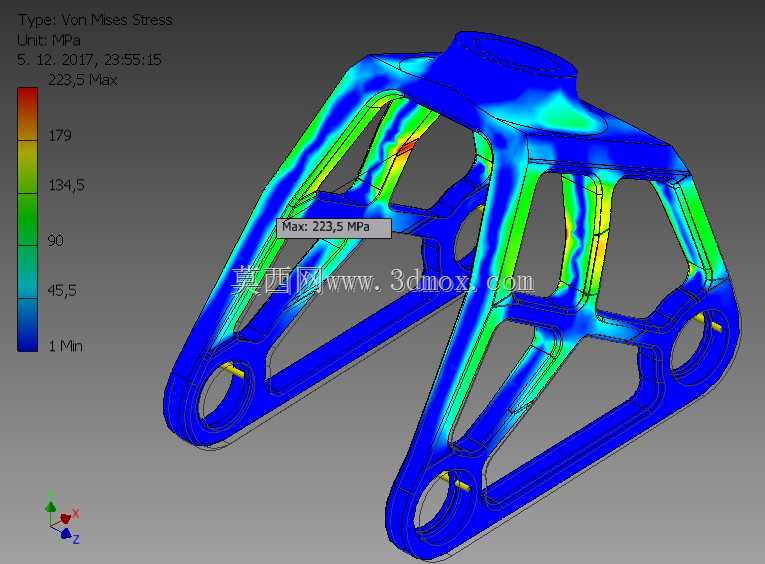

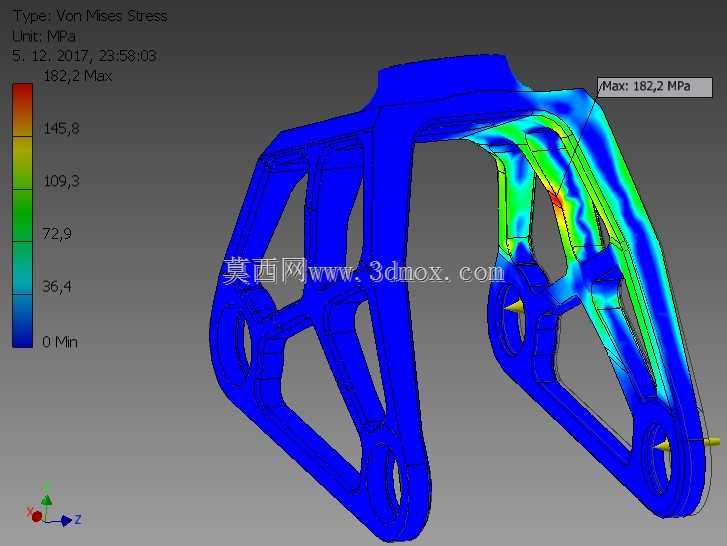

　　孔位同轴度公差控制在0.02mm以内，保证装配后无额外装配应力。设计过程中先通过静态应力仿真模拟了额定载荷下的应力分布，将应力水平较低的区域全部做了挖空处理，镂空的筋条沿着主受力路径排布，每段筋条的截面厚度根据所在位置的应力大小做了差异化调整，高应力区筋条厚度达到8mm，低应力区筋条厚度仅3mm，在保证整体结构屈服强度满足1.5倍安全系数要求的同时，比同载荷等级的实心支架减重62%。外形轮廓上，所有外露棱边都做了R2以上的圆角处理，既避免加工过程中的锐边割手问题，也能减少应力集中点。安装边界方面，三个底孔的中心距分别为42mm、56mm、68mm，顶部主孔中心到底部安装平面的垂直高度为38mm，

　　整体外轮廓最大包络尺寸为82mm×76mm×45mm，可适配狭小空间内的多点位连接需求，安装时无需额外做避让加工，可直接通过标准螺栓完成与相邻构件的刚性连接。实际使用中，这类支架的抗疲劳性能表现优异，经过10万次额定载荷循环测试后，结构形变量小于0.01mm，无裂纹萌生迹象，完全满足高频振动场景下的长期使用要求。
