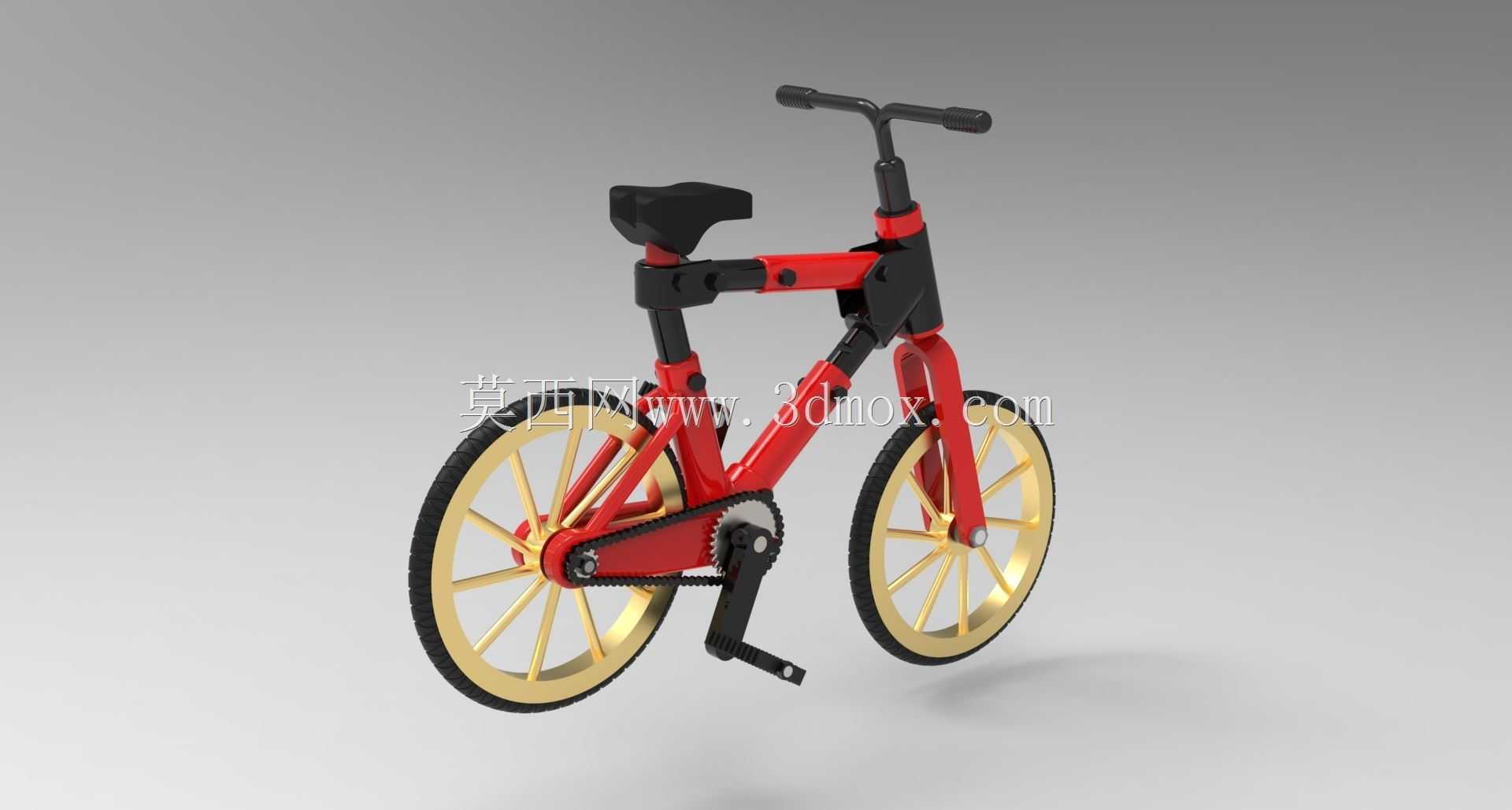

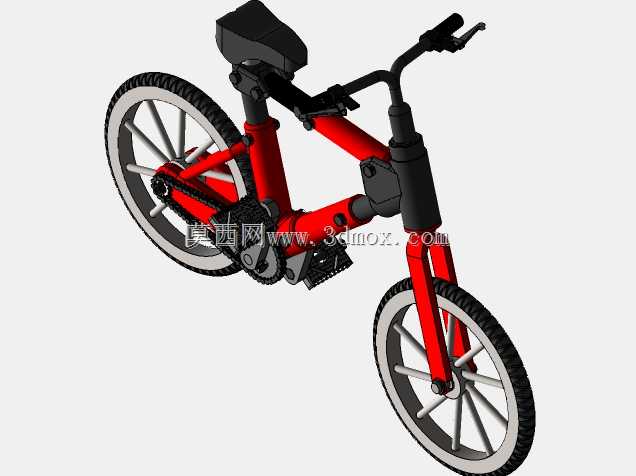

可折叠便携袋装小型代步自行车结构设计

这款可收纳袋装的小型代步自行车，核心定位是解决短距离通勤中“最后一公里”的接驳痛点，适配城市公共交通换乘、短途出行、户外休闲携带等多类场景，用户可在搭乘地铁、公交时将其拆卸收纳装入随身袋中，抵达站点后快速组装完成骑行，无需额外占用公共储物空间，也避免了传统折叠车折叠后仍体积偏大、携带负重感强的问题。从结构设计逻辑来看，整车采用模块化快拆思路，车架主体分为前后叉、主梁、立管几个核心连接段，各段之间采用卡扣式锁紧结构替代传统螺栓紧固，无需额外工具即可完成拆装操作，拆装全程耗时可控制在两分钟以内，拆分后的单个部件最大长度不超过40厘米，可轻松放入常规尺寸的双肩背包或手提收纳袋中。尺寸设计上，组装完成后的整车轮径为12英寸，整车长度控制在90厘米以内，车把高度可在70厘米至90厘米区间内调节，座管高度调节范围覆盖60厘米至85厘米，可适配身高150厘米至185厘米的不同用户群体，整车组装完成后的离地间隙为12厘米，可平稳通过城市常见的减速带、路面小坑洼等障碍，不会出现底盘剐蹭的问题。功能特性层面，传动系统采用单速链条传动结构，搭配密封式中轴，减少日常维护频次，牙盘与飞轮的传动比设定为2.8:1，平路骑行时踩踏力度适中，短距离加速响应快，足以应对城市平坦路面的骑行需求；轮组采用一体式辐条结构，搭配实心橡胶轮胎，无需充气，避免了骑行途中爆胎的风险，同时轮组与车架之间采用快拆轴连接，拆卸时只需扳动快拆扳手即可分离轮组与车架，进一步压缩收纳后的整体体积。车架主体采用高强度工程塑料与铝合金嵌件结合的材质方案，在保证连接部位结构强度的前提下，尽可能降低整车自重，组装完成后的整车重量控制在5公斤以内，单手提携无明显负重感；车把、座垫均采用人体工学造型，车把握持位置做了防滑纹理处理，座垫填充高密度缓冲材料，短时间骑行可保证足够的舒适度。设计过程中重点考量了拆装后的部件规整度，所有拆分后的部件没有尖锐外凸结构，收纳时不会刮蹭袋内其他物品，各连接部位的锁紧结构经过反复调试，锁紧后无旷量，骑行过程中不会出现车架松动、异响的问题，转向部位设置有限位结构，避免转向角度过大造成的摔车风险，制动系统采用钳形刹结构，制动响应灵敏，制动距离控制在1.5米以内，满足城市低速骑行的安全要求。
