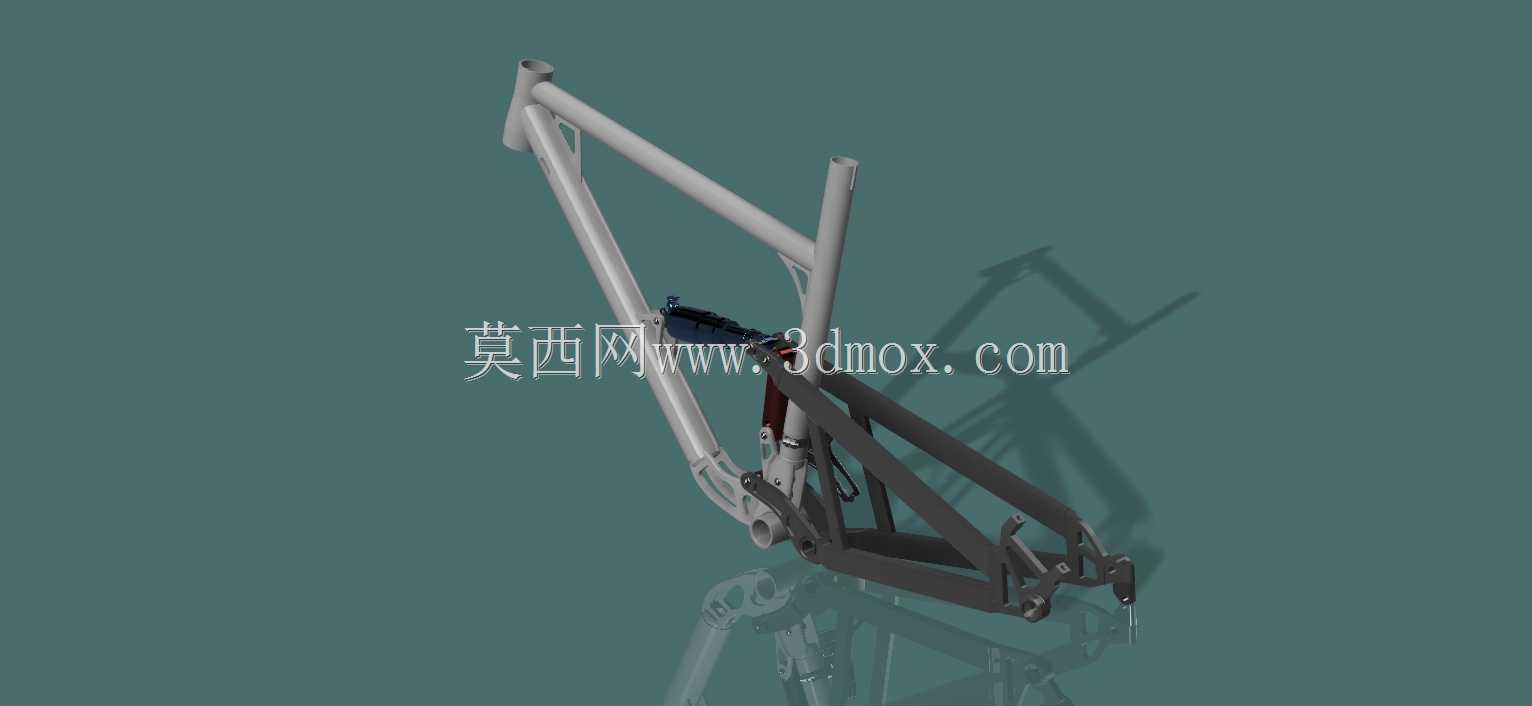

山地车全悬挂结构车架三维设计

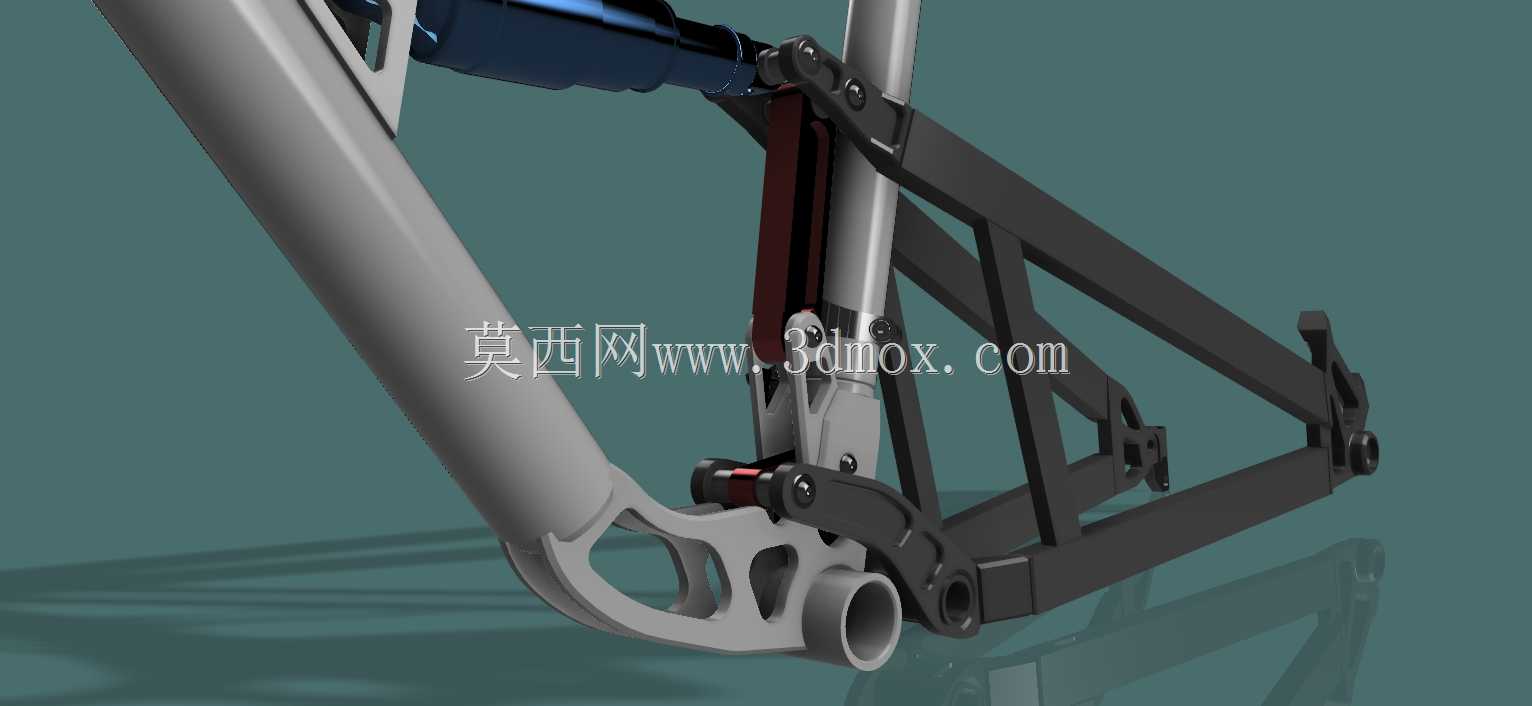

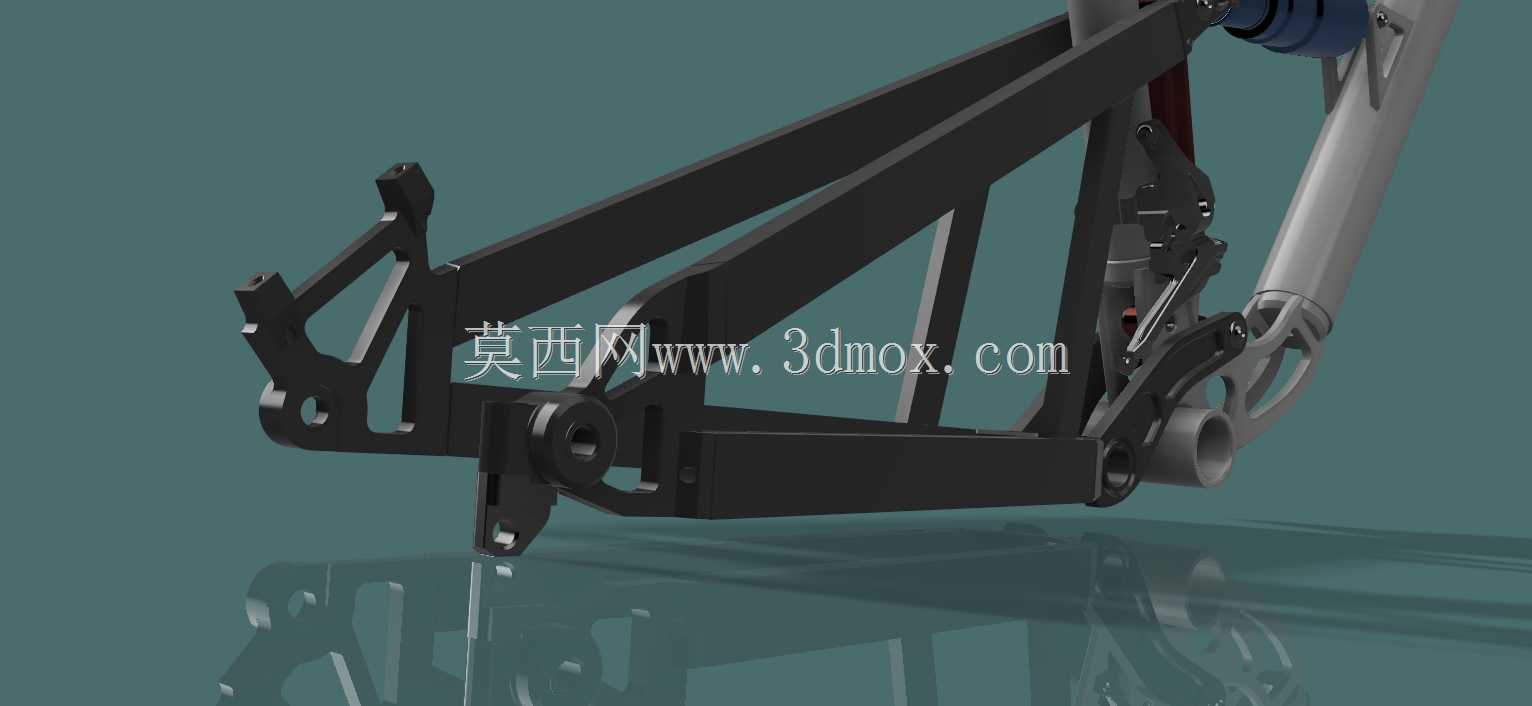

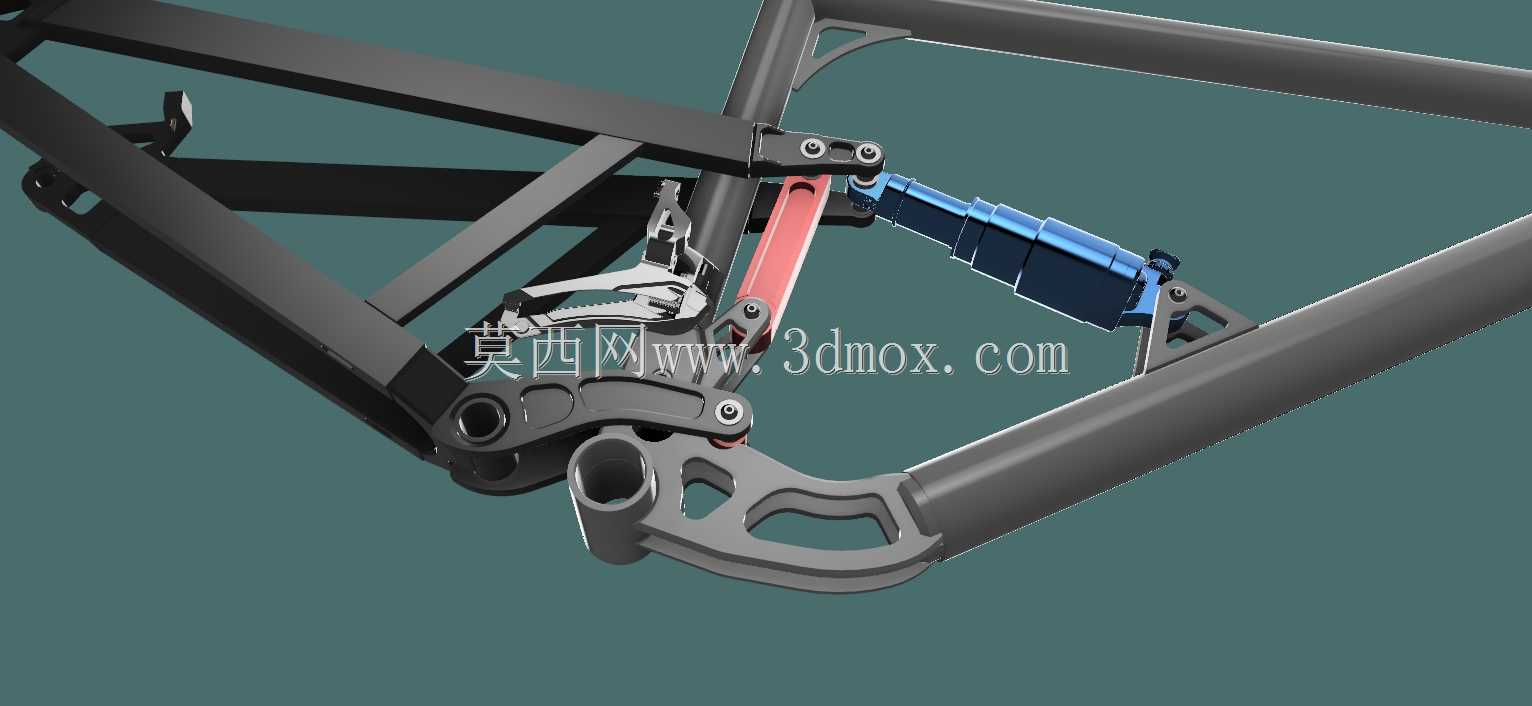

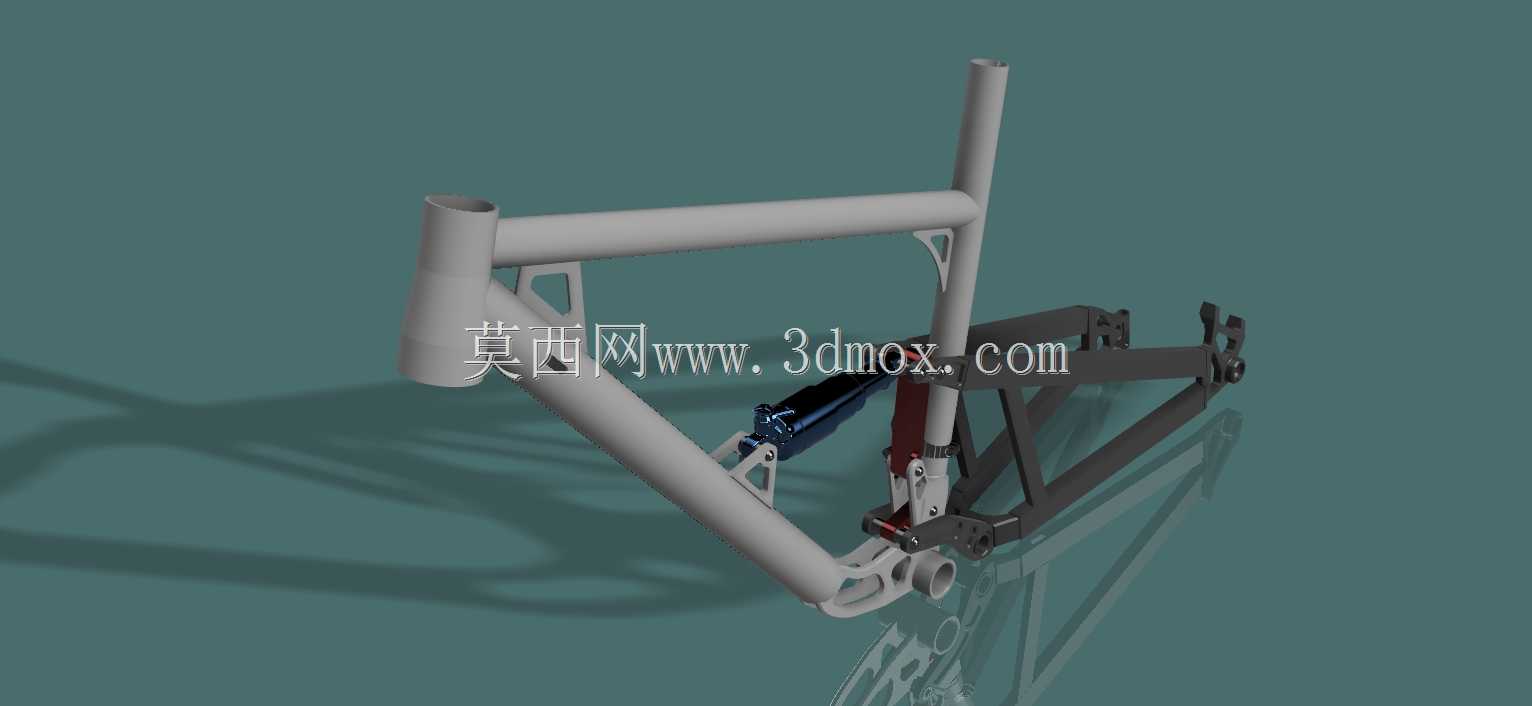

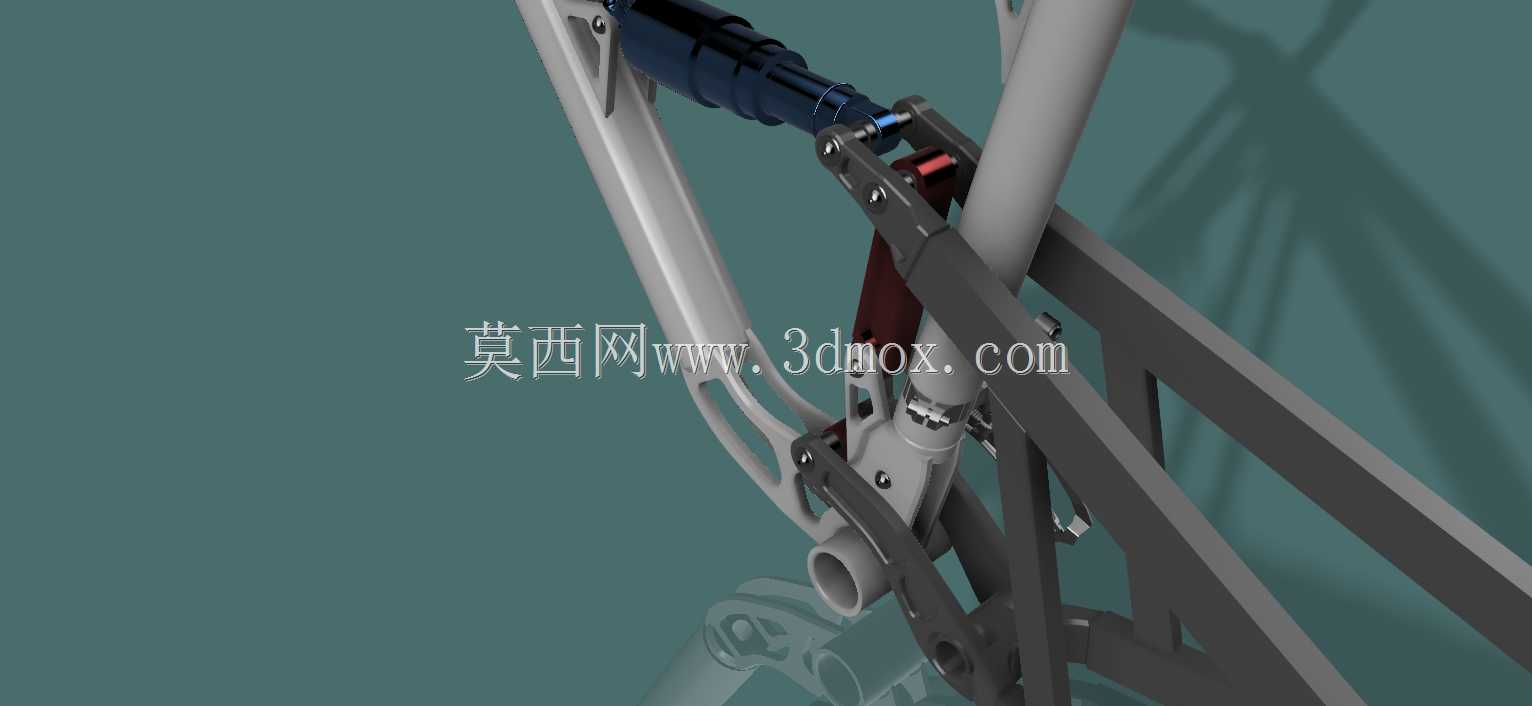

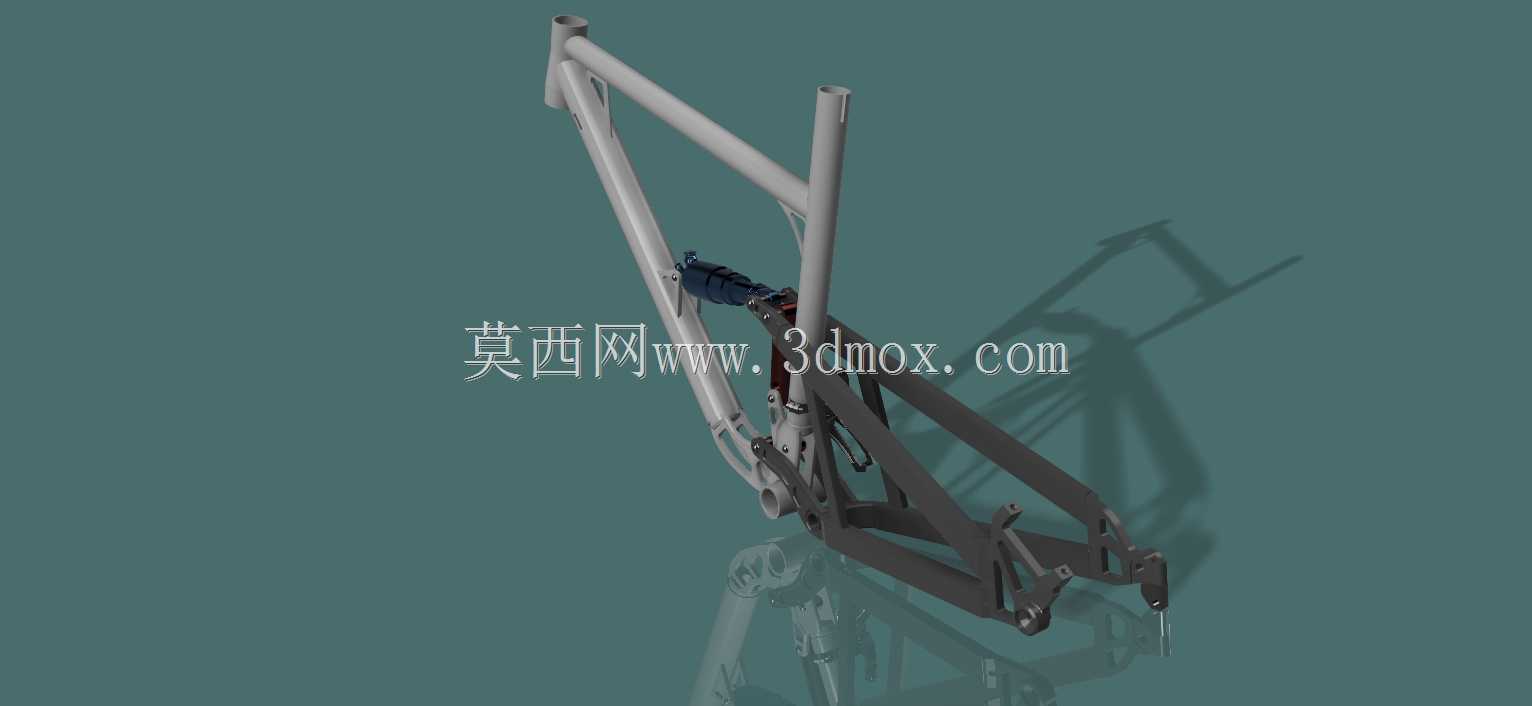

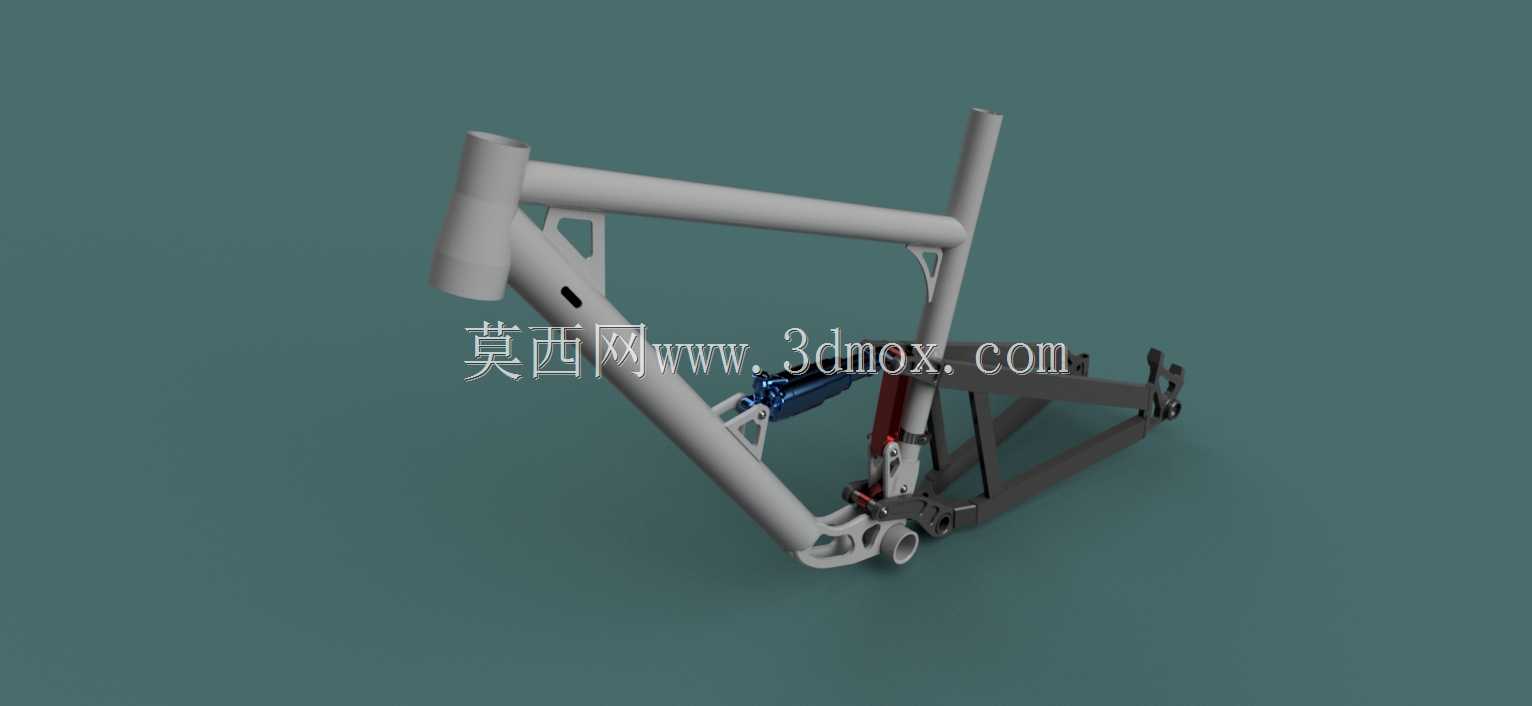

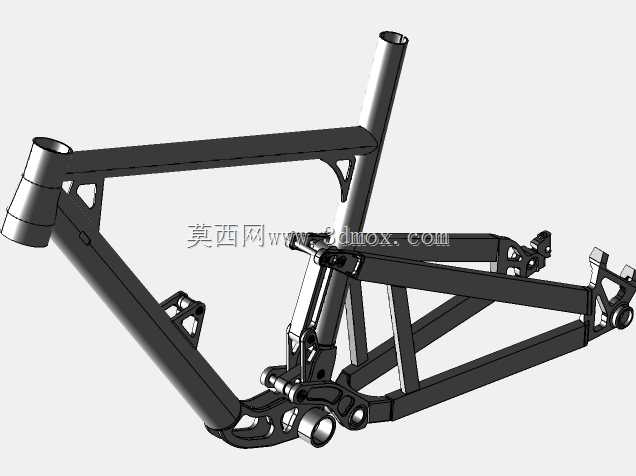

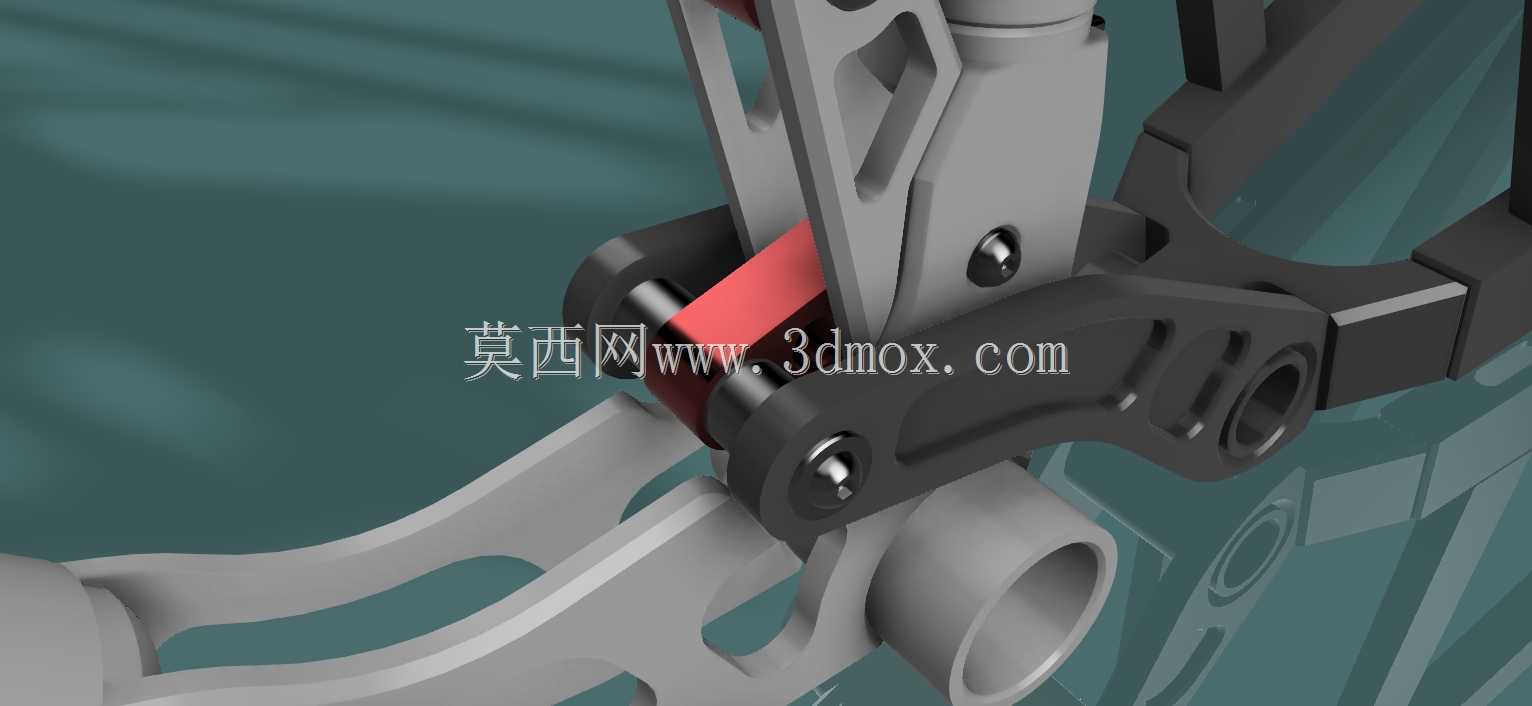

这款全悬挂自行车车架主要面向山地越野骑行场景设计，适配非铺装路面、林道穿越、落差骑行等复杂工况，区别于硬尾车架的刚性连接结构，其通过多连杆后避震连接结构，可在骑行过程中吸收后轮遭遇的颠簸冲击，既能够降低骑行者的肢体疲劳度，也能提升车轮在颠簸路面的贴地性能，避免轮组弹跳导致的抓地力丧失，提升越野骑行的操控稳定性与安全性。从结构设计逻辑来看，该车架采用分体式布局，头管部位保留标准锥管安装接口，可兼容主流规格的山地车前叉，上管与下管采用变径管材构型，在保证头管、中轴部位连接刚性的前提下，通过管材截面优化削减非受力区域的材料冗余，兼顾整体轻量化需求。后三角部分采用多连杆铰接结构，各转点位置经过受力轨迹优化，可在避震压缩过程中抵消 pedalkick 反馈，避免踩踏过程中避震结构过度泄力，同时后叉端保留标准快拆与桶轴兼容安装位，可适配不同规格的山地车轮组，碟刹安装座采用国际标准直装构型，无需额外转接座即可安装主流油压碟刹卡钳。安装边界方面，该车架中轴部位采用通用压入式接口规格，可适配不同齿比范围的山地车曲柄与变速传动组件，座管位置保留标准口径安装通道，可适配不同行程的升降座管，满足越野骑行过程中的座高快速调节需求。各转点部位预留轴承安装位，可通过密封轴承实现铰接部位的低阻力转动，同时阻挡泥水侵入铰接缝隙，降低长期户外使用的磨损速率。后避震安装位采用标准耳轴结构，可适配不同行程、不同阻尼规格的后避震器，使用者可根据自身骑行体重、骑行场景的冲击强度，灵活选择对应参数的避震组件，调整车架整体的压缩比与避震反馈特性。车架整体的走线通道采用内走式设计，变速线管、刹车油管可从管材内部穿行，既能够降低线管外露带来的风阻，也能避免越野过程中飞溅的泥水、树枝对线管造成剐蹭损伤，提升整车外观整洁度与组件使用寿命。后下叉部位做了加宽结构处理，可在大力踩踏、高速过弯的受力工况下降低形变量，避免传动过程中的刚性损失，后上叉与连杆的连接部位做了应力分散结构设计，通过圆弧过渡替代直角连接，降低长期交变应力作用下的金属疲劳风险，提升车架整体的结构耐久度。
