自行车摩托车后轮带碟刹制动结构总成

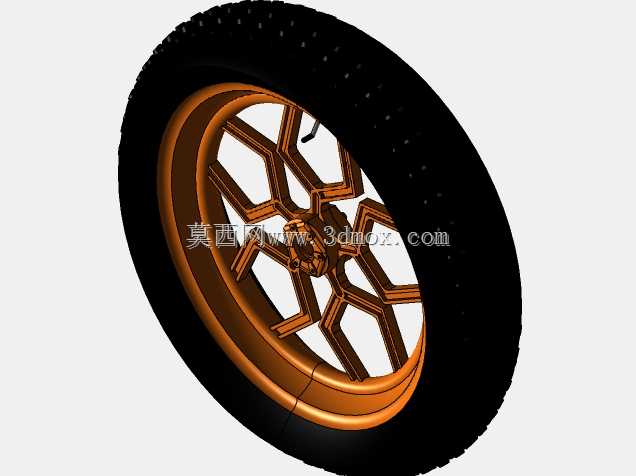

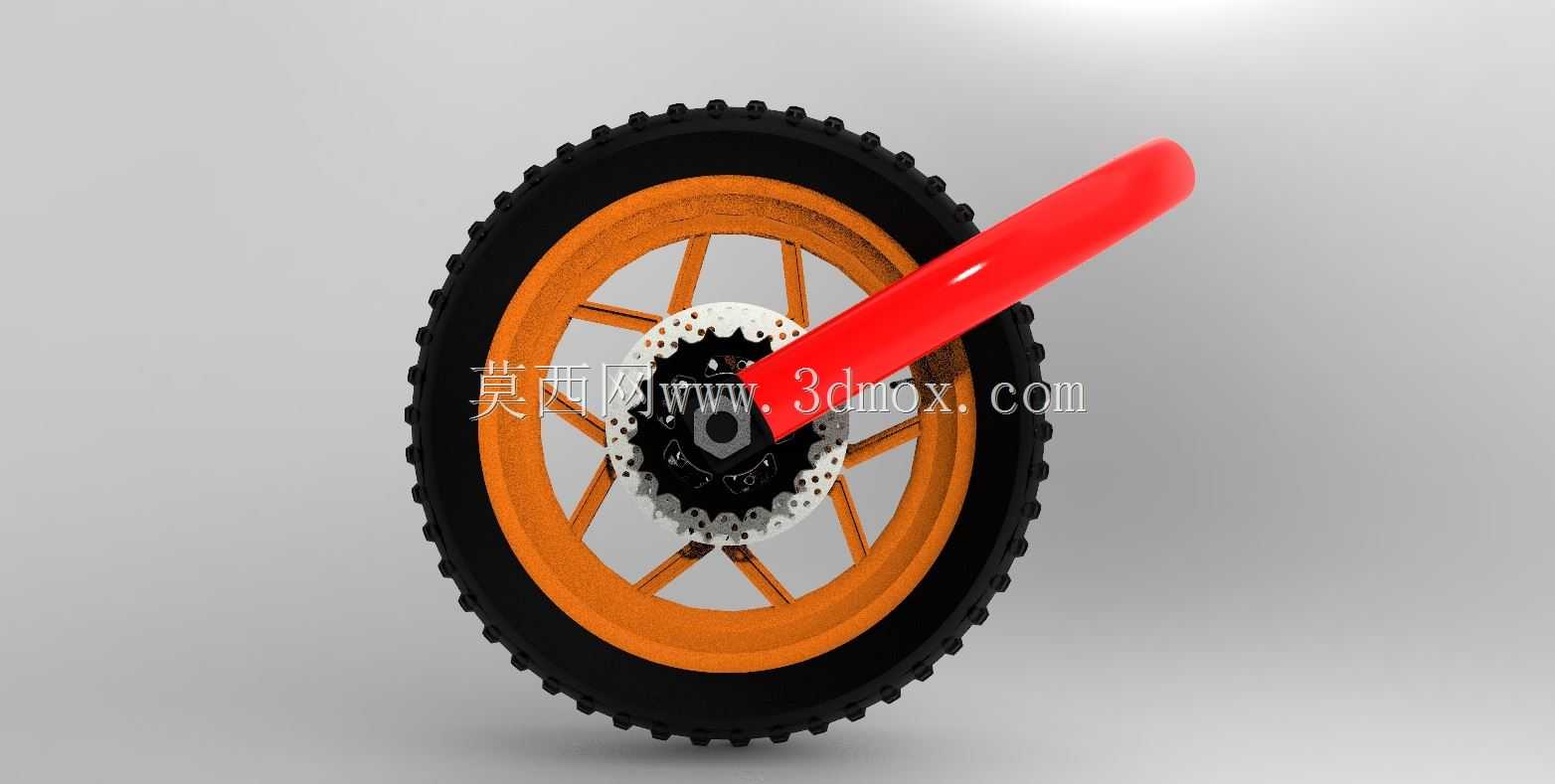

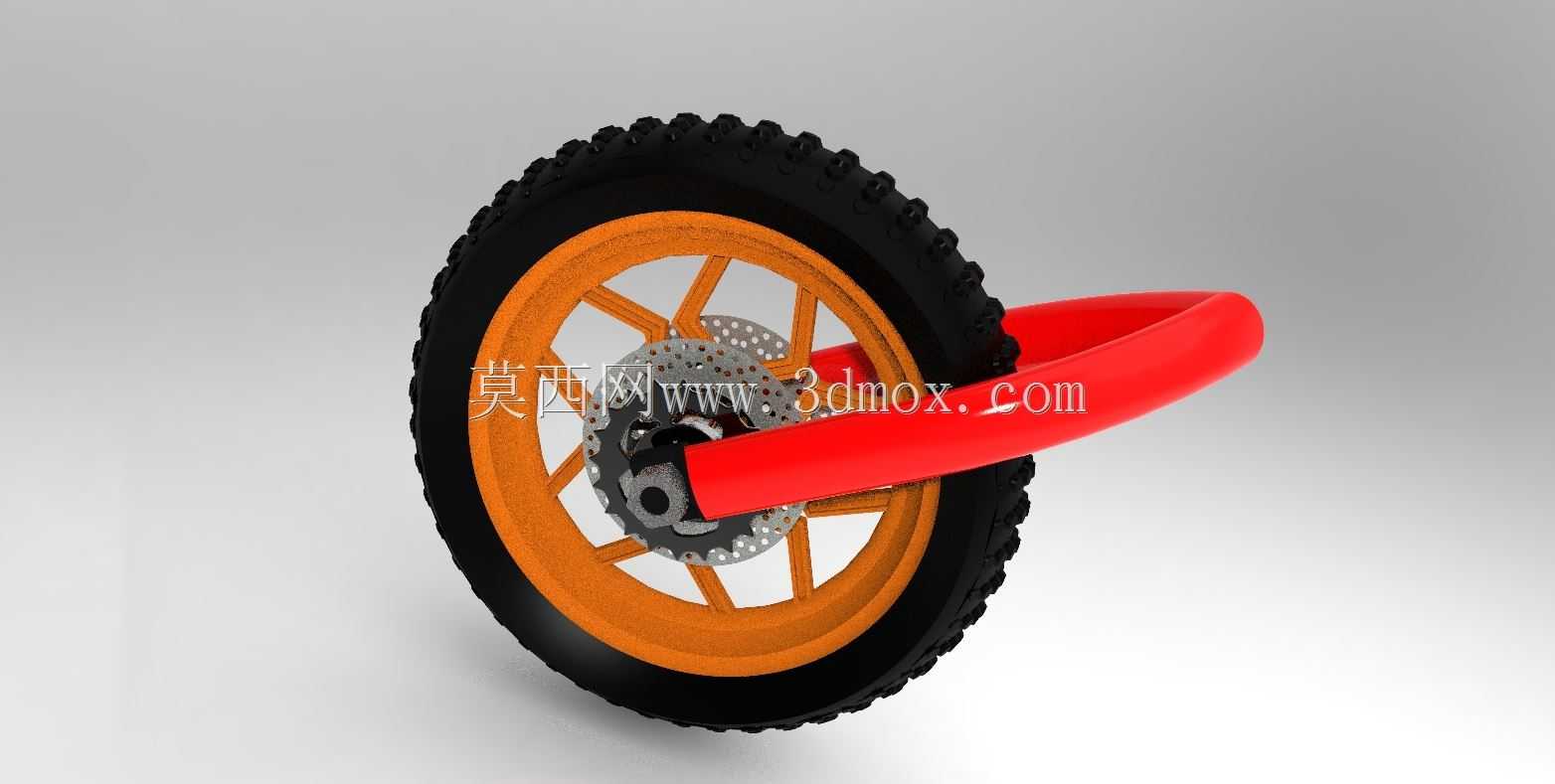

这套轮组总成的设计首先要匹配两轮车辆的行驶负载需求，日常通勤代步的轻型两轮车与越野取向的车型对轮组强度要求差异极大，设计时先确定轮辐的受力分布，采用多辐条三角支撑结构，将轮轴处的载荷均匀分散到轮辋整个圆周，避免局部应力集中导致的辐条断裂问题。碟刹制动盘的安装位直接集成在轮毂法兰面上，制动时卡钳施加的夹紧力矩通过轮毂直接传递到轮轴，不会额外对辐条产生弯折作用力，这一点和传统鼓刹结构的力传递路径有明显区别，能大幅降低复杂路况下辐条的疲劳失效概率。

从安装边界来看，轮轴两端的轴径需要匹配前叉或后平叉的安装槽尺寸，轴端的锁紧螺母接触面做了铣平处理，防止车辆行驶过程中螺母受振动松脱，制动盘的安装孔位采用等距圆周排布，兼容同规格的主流浮动卡钳安装距，不需要额外做转接座就能完成装配。轮胎选用块状越野花纹的橡胶胎体，胎壁厚度做了加强处理，在非铺装路面行驶时能缓冲路面凸起带来的冲击，避免轮辋直接受撞击变形。

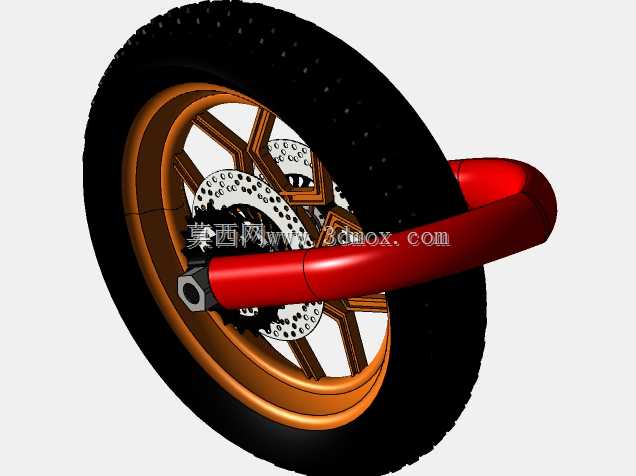

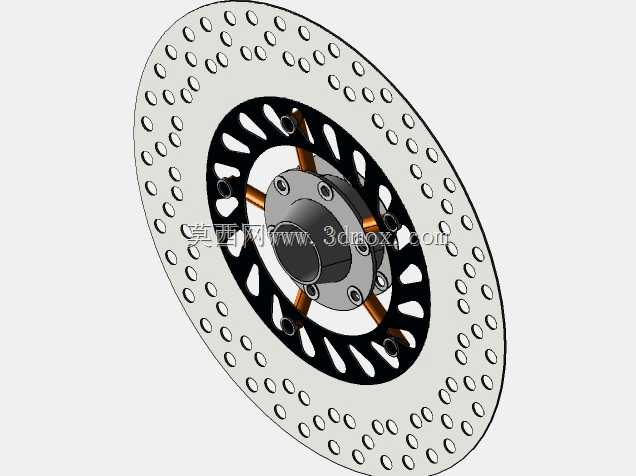

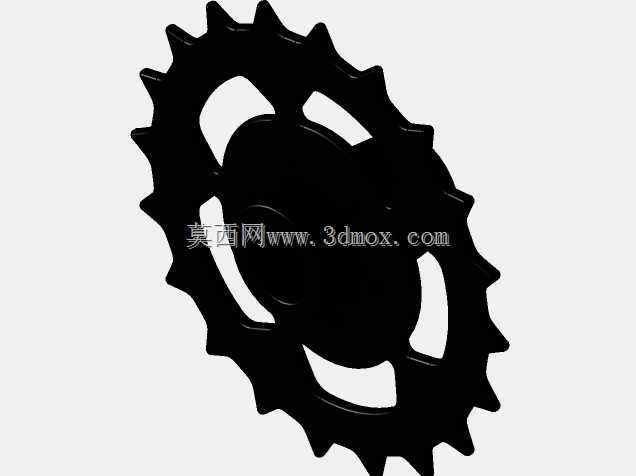

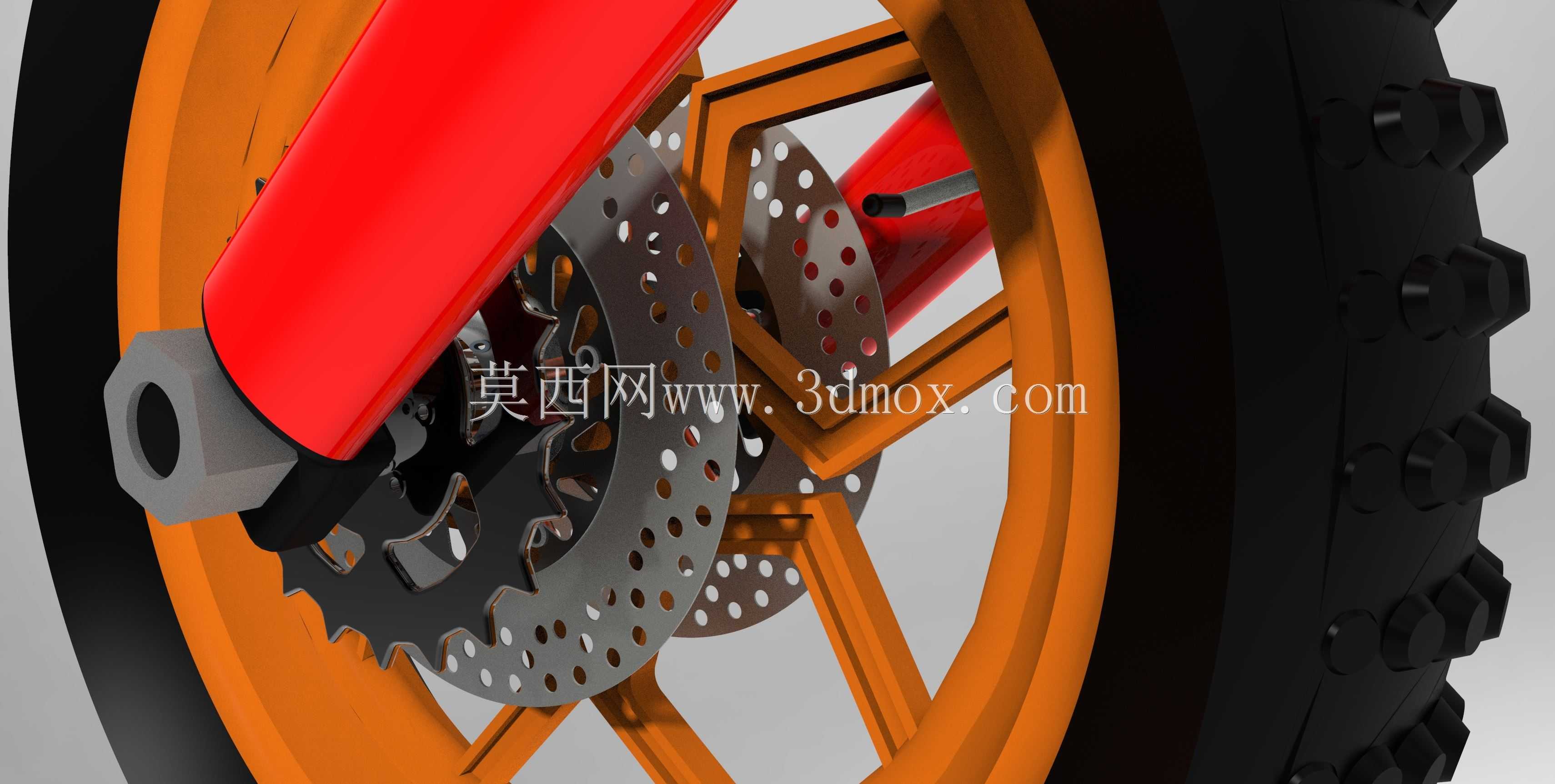

日常使用场景中，这套轮组既要承担车辆加减速时的扭矩传递，还要应对过弯时的侧向载荷，设计时轮辋的宽度匹配对应尺寸轮胎的推荐安装宽度，保证轮胎充气后胎唇和轮辋贴合紧密，高速行驶时不会出现轮胎脱圈的风险。链轮的安装位和轮毂做了同轴度定位设计，装配时不需要反复调整就能保证链轮和飞轮的平面度，减少链条传动过程中的偏磨问题，延长链条和链轮的使用寿命。碟刹盘表面做了钻孔处理，一方面能降低制动过程中产生的热量，避免热衰减导致制动力下降，另一方面雨天行驶时能快速排走盘面的积水，缩短湿滑路面的制动距离。轮辐和轮辋、轮毂的连接位置都做了圆弧过渡处理，避免焊接或装配时产生的应力集中点，在长期交变载荷作用下也能保证结构强度，满足不同路况下的行驶可靠性要求。
