禧玛诺款自行车脚踏防滑接触垫板结构

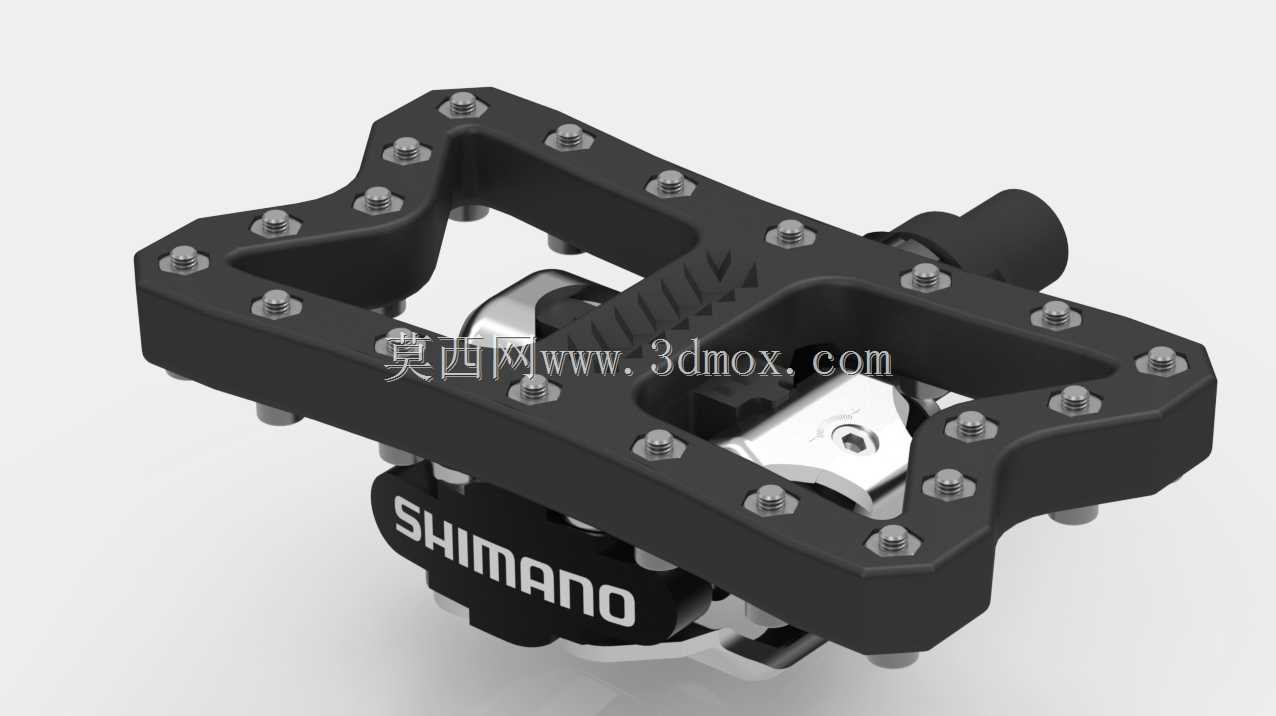

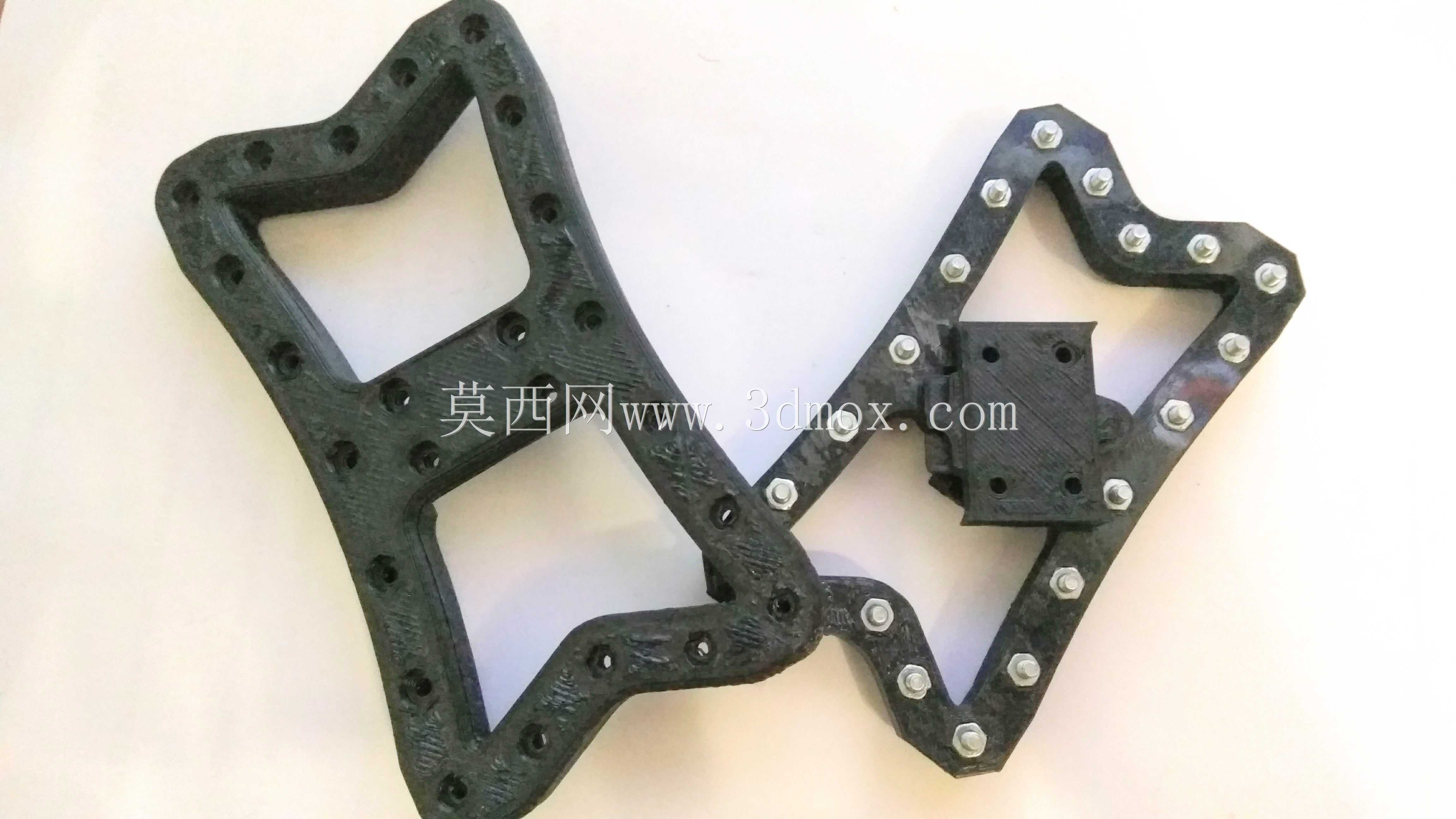

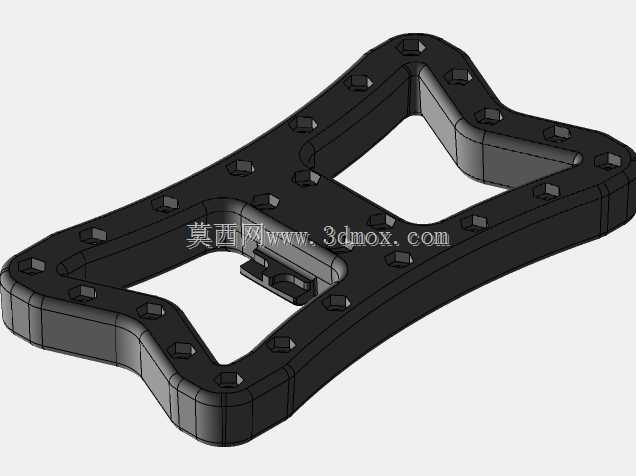

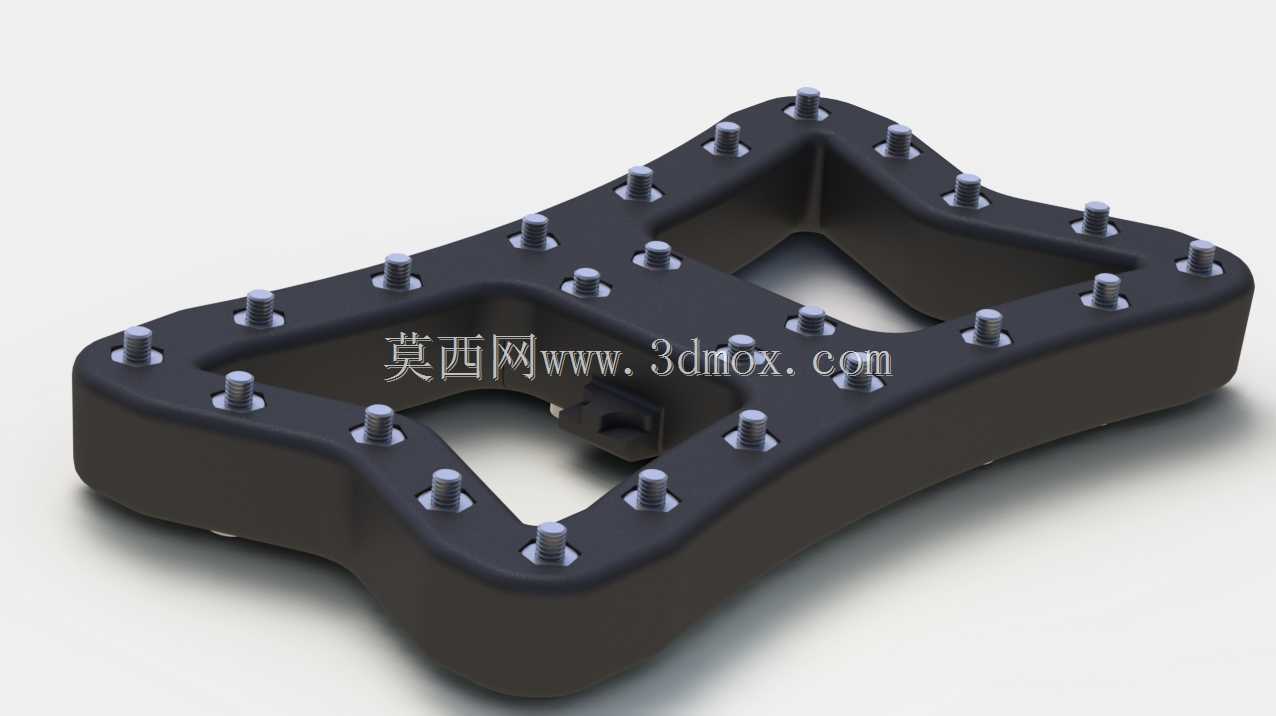

这款脚踏接触垫板是山地自行车自锁脚踏的核心接触承载部件，主要适配日常越野骑行、林道穿越场景下的脚踏与骑行鞋接触面需求，解决骑行过程中鞋底与金属脚踏本体硬接触打滑、踩踏发力传导损耗的问题。从结构设计来看，垫板采用镂空框架式构型，整体轮廓贴合禧玛诺系列山地脚踏的本体安装面，周圈均匀分布多组安装孔位，用于固定可拆卸式防滑钉，其中一个版本未设置防滑钉安装位，适配日常通勤平滑踩踏需求，另一版本预留标准防滑钉安装螺纹，可根据骑行路况更换不同长度的防滑钉，在泥泞、湿滑路面增大鞋底与脚踏的咬合摩擦力，避免颠簸路面脱脚引发安全隐患。垫板中部做了下沉式避让结构，刚好避开脚踏中部的锁片卡合机构，不会干扰自锁鞋的锁入与解锁动作，同时镂空区域可快速排出踩踏过程中带入的泥沙、积水，减少异物卡滞导致的锁止机构故障。安装边界上，垫板完全贴合脚踏本体的安装基准面，所有安装孔位与脚踏本体的预装螺柱同轴度公差控制在0.1mm以内，安装后不会突出脚踏侧边轮廓，避免骑行过程中剐蹭障碍物造成垫板变形或脱落。材质选型上适配玻纤增强尼龙或高强度铝合金加工需求，结构壁厚根据踩踏受力分布做差异化设计，踩踏受力集中的钉座位置壁厚加厚至4mm，非受力区域做减薄挖空处理，在保证整体结构强度满足150kg瞬时踩踏冲击的前提下，尽可能降低垫板自重，减少骑行过程中的额外负重。接触表面做了细微的防滑纹理处理，即使未安装防滑钉的版本，也能通过表面纹理增大与橡胶鞋底的静摩擦力，日常通勤骑行时无需额外加装防滑钉即可满足防滑需求，需要高强度越野时再加装金属防滑钉，兼顾不同场景的使用需求。垫板与脚踏本体之间采用沉头螺钉固定，安装后螺钉头完全沉入垫板表面，不会凸起硌到鞋底，保证踩踏时脚底受力均匀，长时间骑行不会出现局部硌脚的不适感。
