户外拓展训练倾斜攀爬墙体结构设计

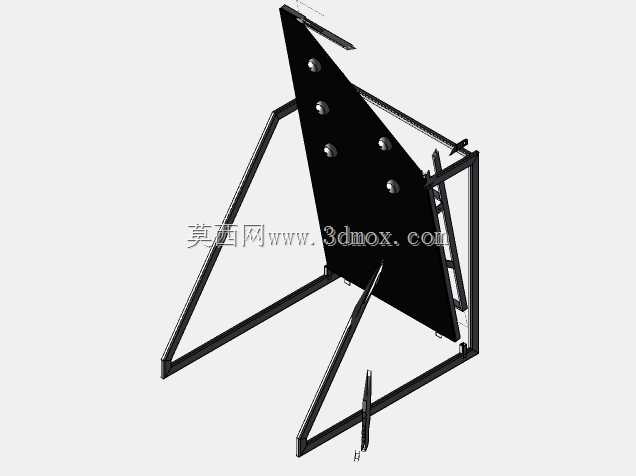

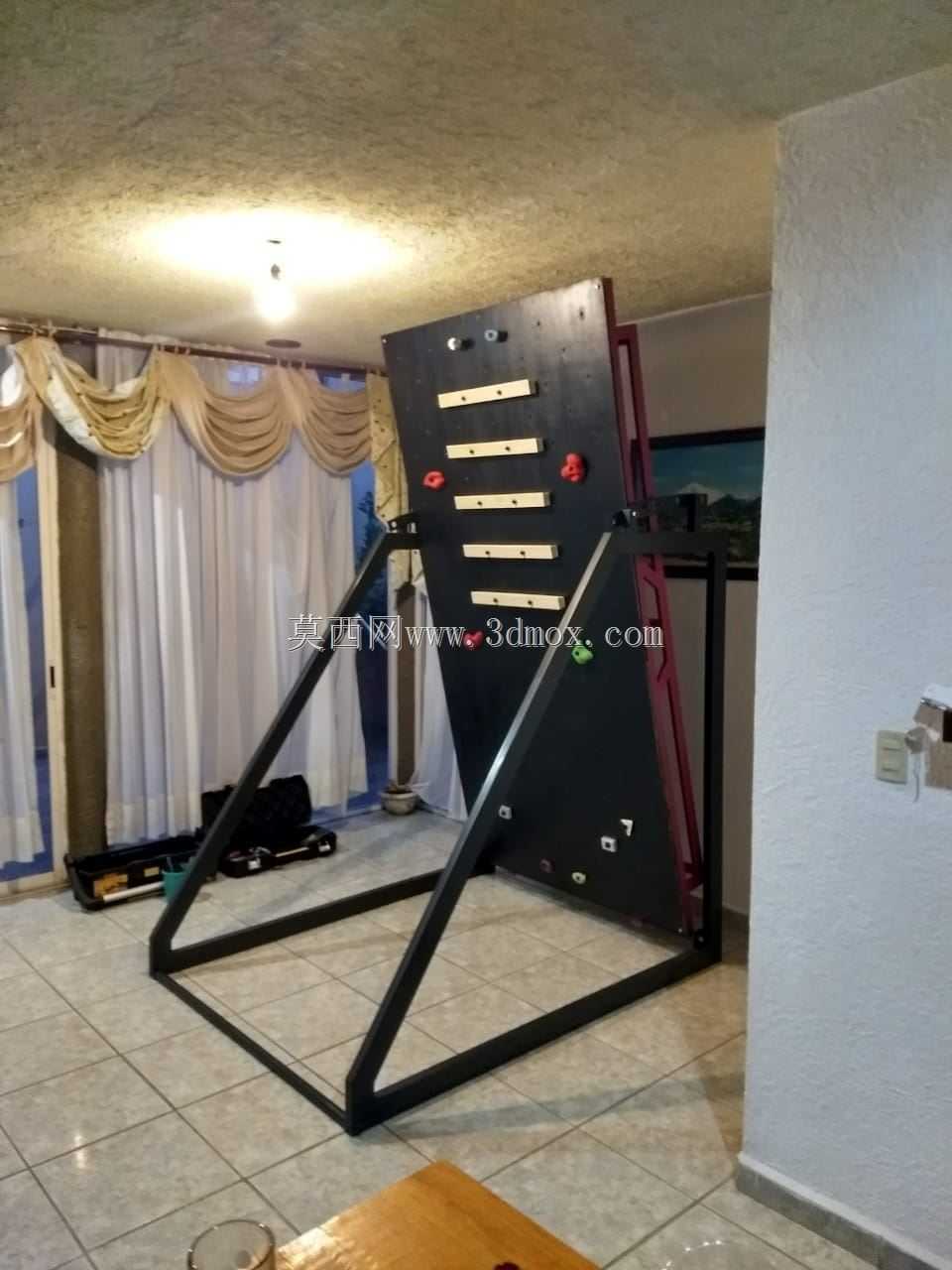

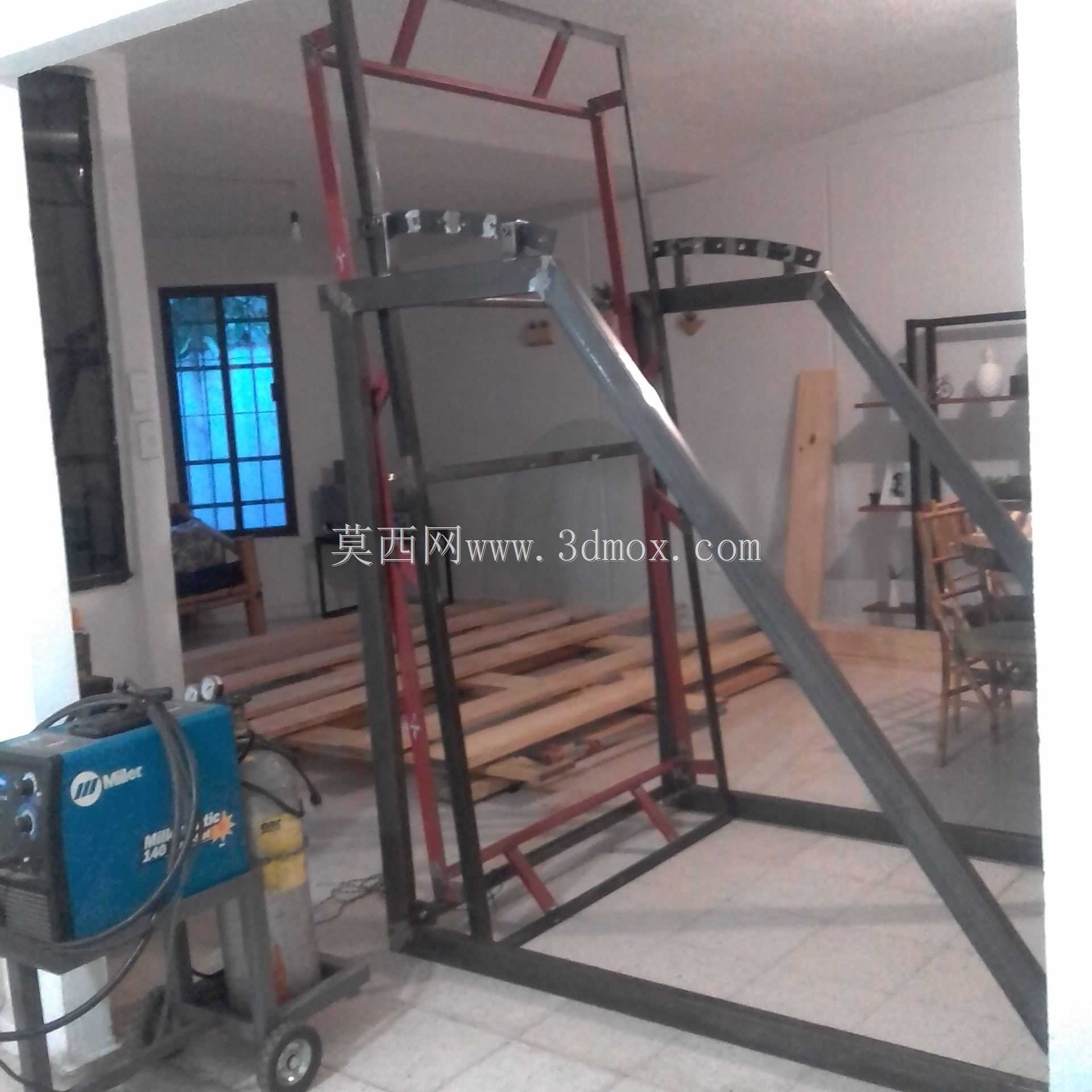

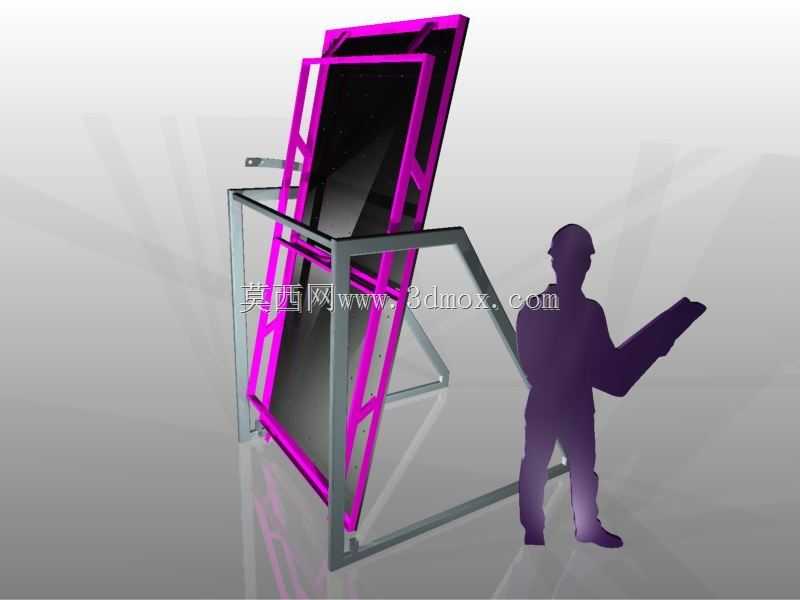

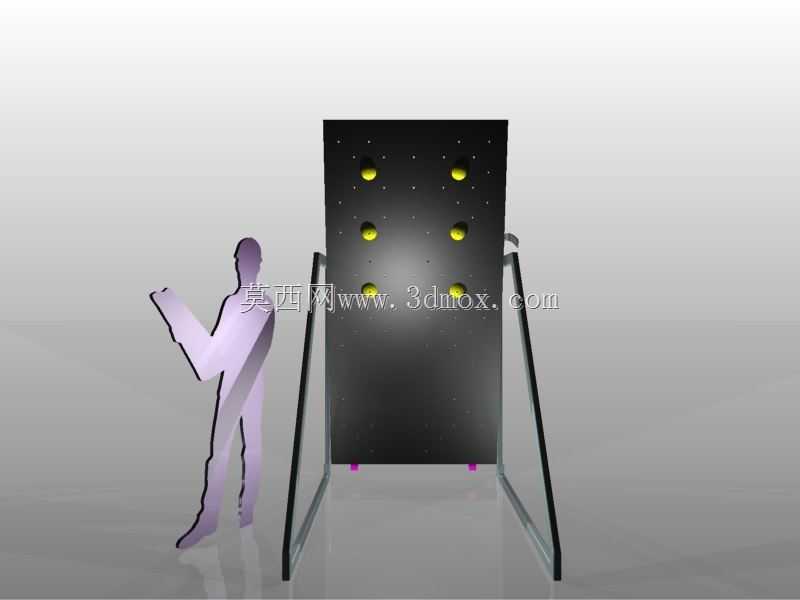

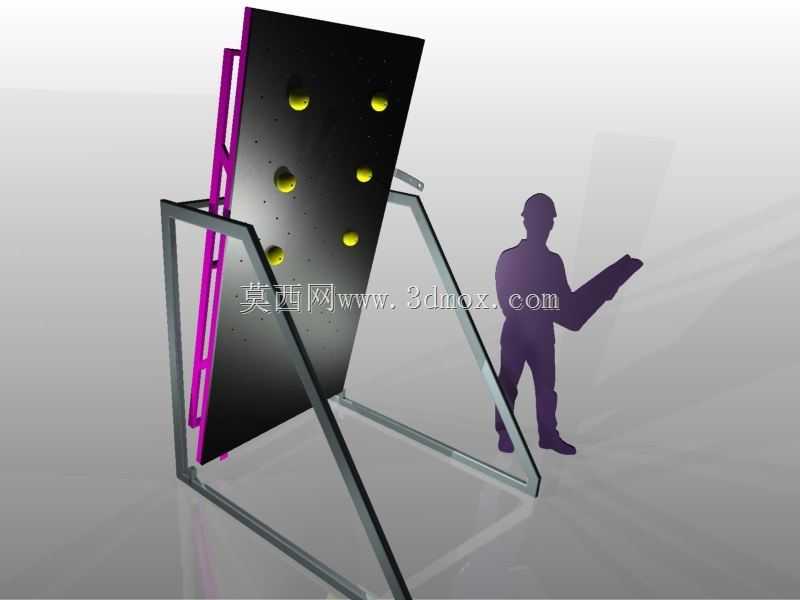

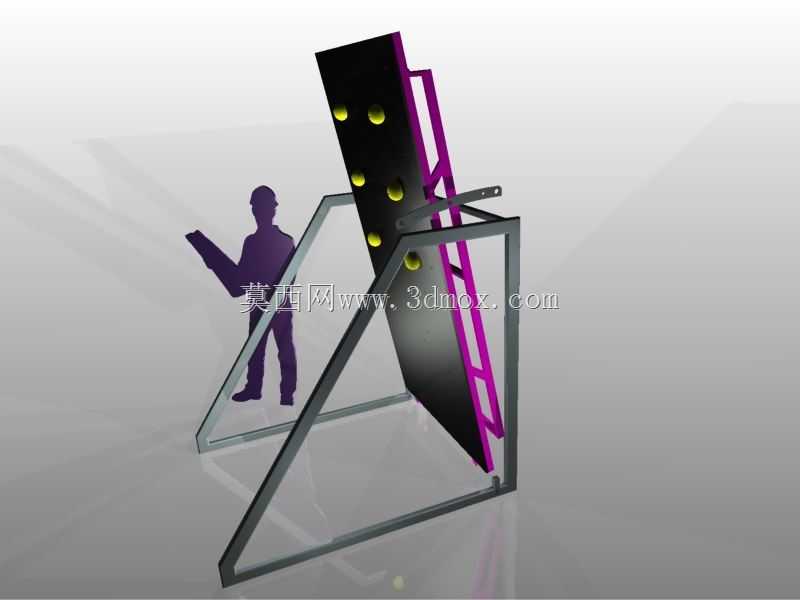

该攀爬设施主要应用于户外拓展基地、青少年体能训练营地、军警战术训练场等场景，作为攀爬类体能训练的核心载体，可满足单人或多人同时开展攀爬训练需求，帮助训练者提升上肢力量、核心稳定性与肢体协调能力，也可作为团队拓展项目的配套设施，支撑协作类训练科目开展。整套设施采用三角支撑钢架作为主体承载结构，底部框架为矩形落地结构，通过斜向支撑梁连接顶部横梁，形成稳定的三角受力体系，可有效抵消攀爬过程中产生的侧向拉力与竖向载荷，避免设施出现倾覆风险。支撑框架采用标准矩形钢管焊接成型，所有焊接节点做满焊处理并打磨焊渣，保障结构连接强度，框架底部预留膨胀螺栓安装孔位，可直接通过膨胀螺栓固定于硬化混凝土地面，安装时需保证地面平整度误差不超过5mm，避免框架受力不均产生形变。攀爬面板采用高密度复合板材制作，面板表面按照人体工程学间距均匀布置圆形攀爬着力点，着力点突出面板表面30mm，边缘做圆弧过渡处理，避免训练时出现磕碰划伤，面板整体与地面呈75度倾斜角度，相比垂直攀爬墙降低了入门难度，适合不同基础的训练者使用。面板背部设置紫色辅助爬梯结构，可作为训练保护人员的辅助通道，也可供训练者在中途休息时短暂扶持，爬梯与主面板通过螺栓刚性连接，与主支撑框架形成整体受力结构。设计过程中首先明确训练载荷要求，按照同时承载4名成年训练者的总重量进行受力校核，对支撑梁的截面尺寸、壁厚进行选型计算，确保在最大载荷下框架的形变量不超过跨度的1/1000，避免结构晃动影响训练安全。其次对攀爬点的排布进行多轮调整，相邻攀爬点的横向间距控制在300-400mm，纵向间距控制在250-350mm，适配大多数成年人的肢体活动范围，同时在面板两侧预留安全绳挂点，可配套安装安全保护装置，防止训练者坠落受伤。设施整体安装完成后总高度约2.8m，底部占地尺寸约2.2m*1.8m，安装时需在设施周边预留至少1.5m的安全缓冲区域，铺设缓冲垫或沙层，进一步降低坠落风险。整套结构无复杂传动部件，后期维护仅需定期检查螺栓紧固情况、焊接节点是否出现开裂、攀爬着力点是否松动即可，维护成本较低，可适应户外长期日晒雨淋的使用环境。
