油压式自行车碟刹制动卡钳结构设计

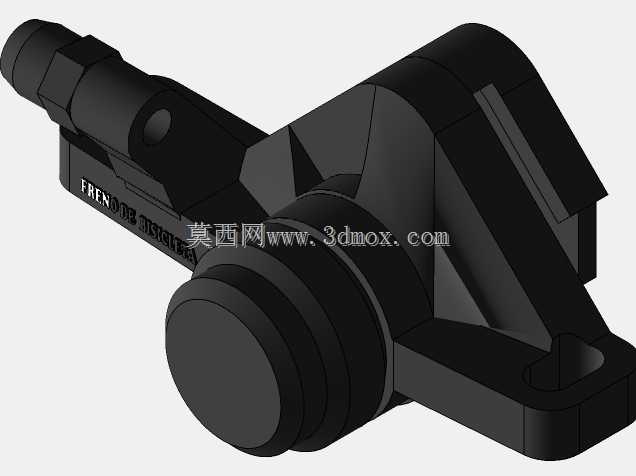

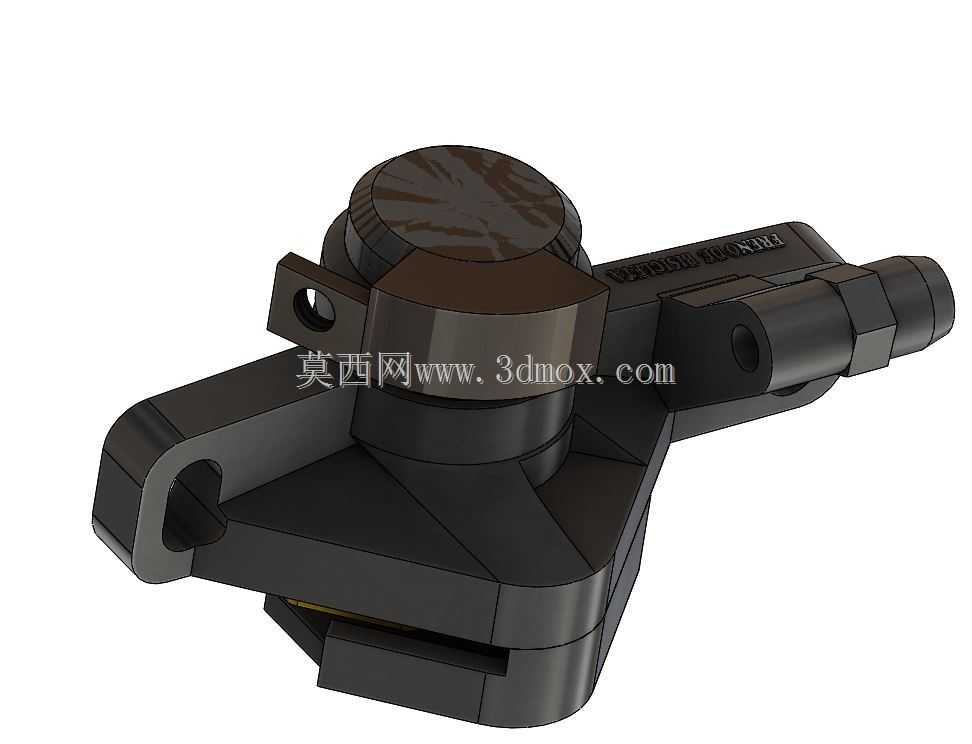

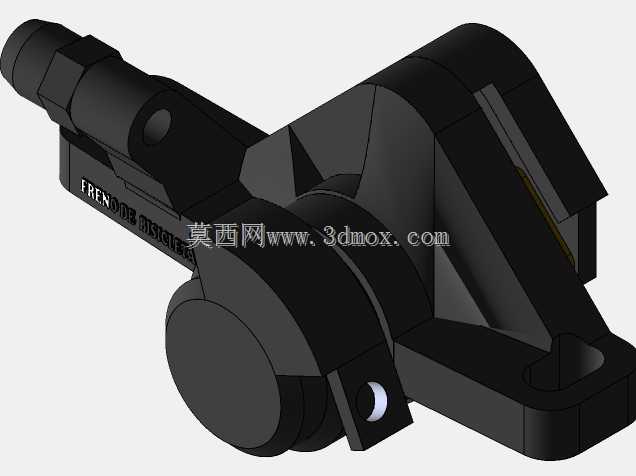

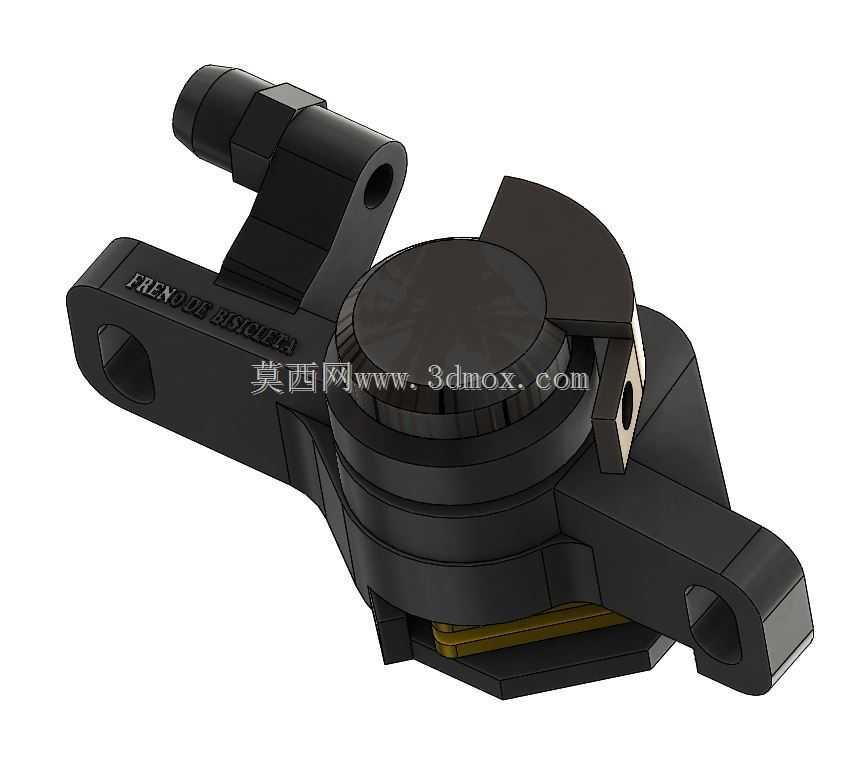

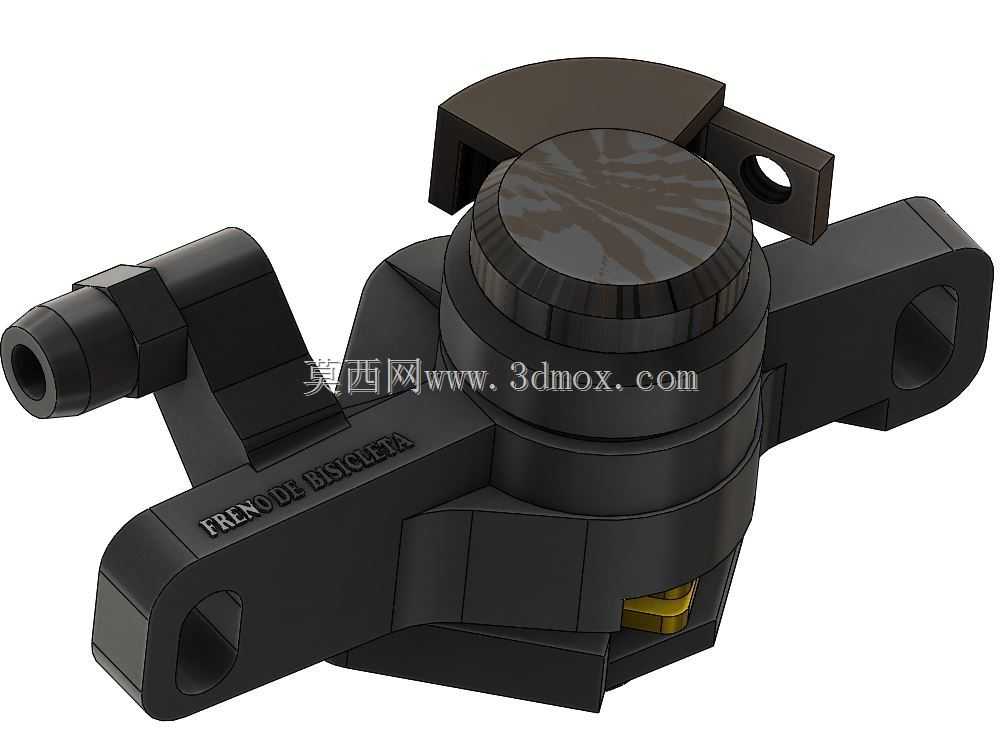

日常通勤、山地越野等不同骑行场景下，制动部件的性能直接决定骑行安全边界，这款碟刹制动卡钳的结构设计，完全围绕骑行过程中的制动需求展开。从安装适配性来看，卡钳两侧伸出的安装支耳预留了标准安装孔位，孔位间距匹配主流自行车前叉、后车架的碟刹安装座尺寸，安装时无需额外改动车架结构，可直接适配160mm、180mm等常规规格的刹车碟片，安装后卡钳与碟片的间隙可通过支耳处的微调结构调整，避免出现蹭碟、制动偏磨的问题。卡钳本体采用分体式夹臂结构设计，内部集成了油压驱动的活塞组件，当车手捏下刹把时，油压通过油管传递到卡钳内部，推动两侧活塞同步向碟片方向移动，带动来令片夹紧碟片，通过摩擦力实现车轮减速，双活塞对向施压的结构，能保证两侧来令片的施力均匀，不会出现单侧偏磨导致的制动力衰减。卡钳顶部的旋钮结构为来令片间隙微调结构，当来令片出现磨损导致制动行程变长时，无需拆解卡钳，直接旋转顶部旋钮即可调整活塞初始位置，快速恢复合适的制动手感，降低日常维护的难度。卡钳侧面的油管接头采用标准油压接口，可兼容市面上主流的山地车、公路车油压刹车油管，接头处做了密封限位结构，能避免长时间骑行震动导致的油管松动、漏油问题。卡钳本体的外形做了棱角化的加强筋设计，在保证整体结构强度的前提下，尽可能削减了非受力区域的材料厚度，降低卡钳整体重量，同时棱角结构能引导骑行过程中的气流，带走制动过程中来令片与碟片摩擦产生的热量，避免长时间制动出现热衰减，影响制动效果。卡钳内部的来令片安装槽采用快拆结构设计，更换来令片时无需将整个卡钳从车架上拆下，仅需拔出固定插销即可取出旧来令片，安装新件后插回插销即可完成更换，大幅降低户外骑行时的维护难度。从结构受力角度来看，卡钳的安装支耳与本体连接处做了圆弧过渡处理，避免制动时应力集中导致的支耳断裂，整体结构的受力路径经过优化，制动力从活塞传递到来令片，再通过夹臂传递到安装支耳最终分散到车架上，整个受力路径没有结构薄弱点，能承受大强度越野骑行时的高频制动冲击。
