标准训练用横拍乒乓球拍结构设计

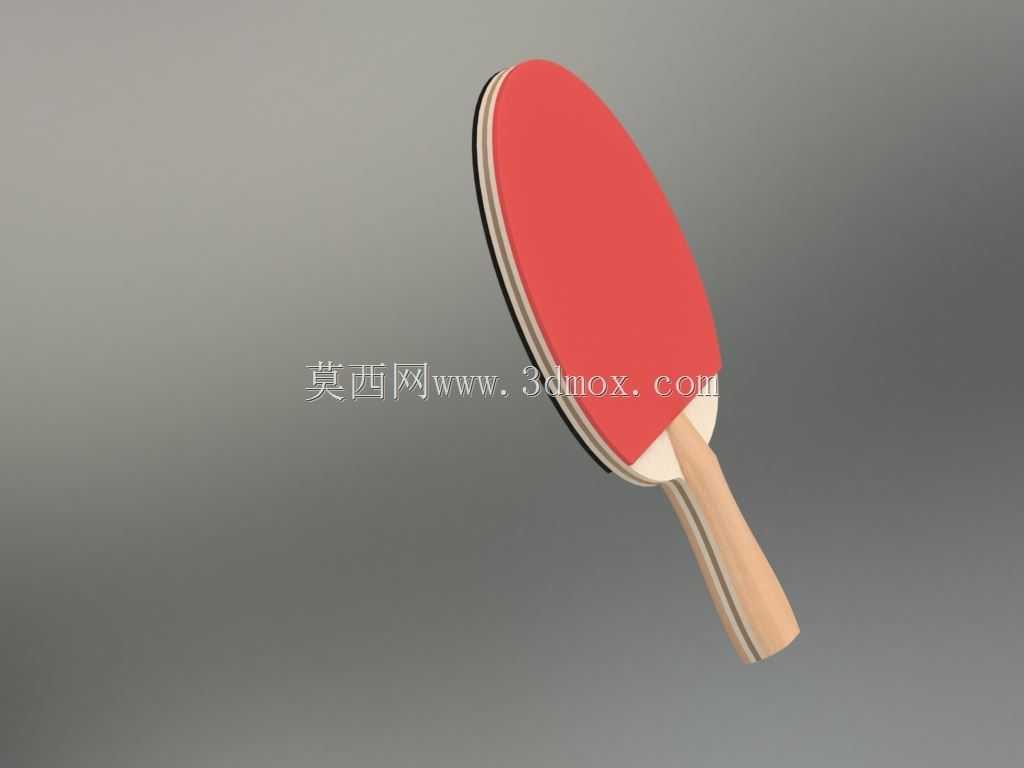

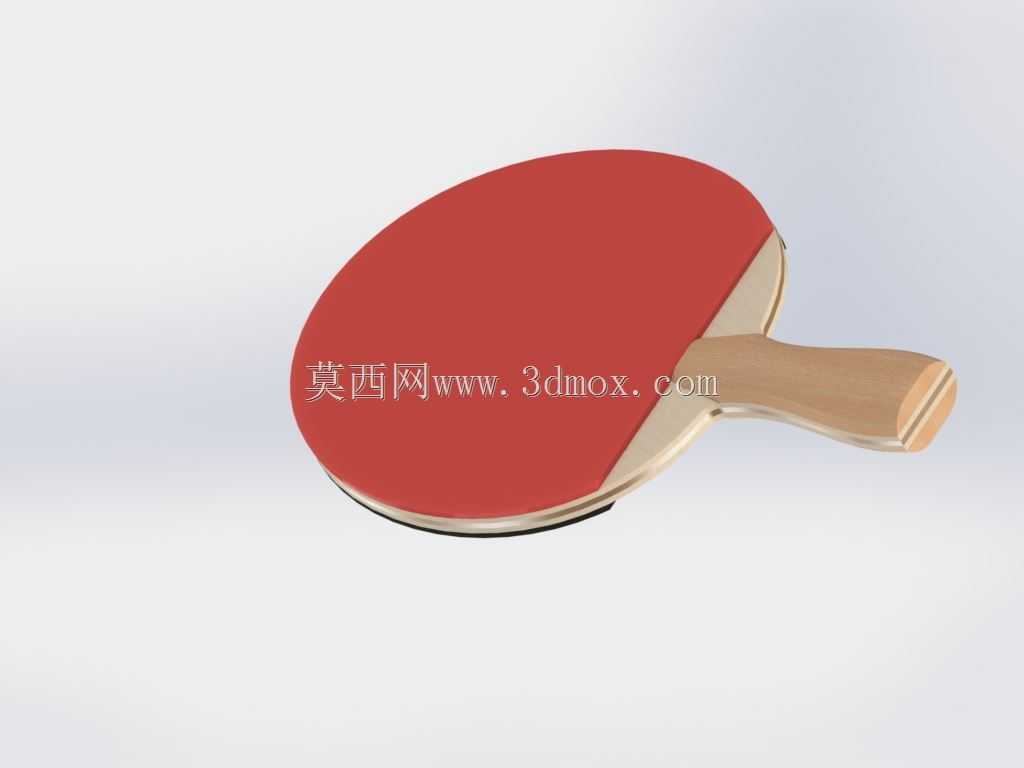

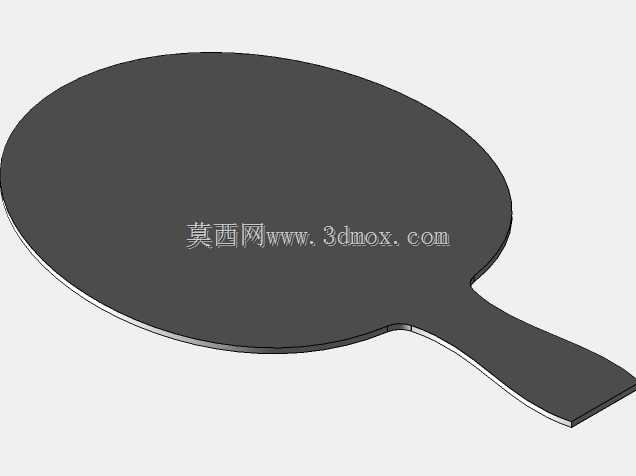

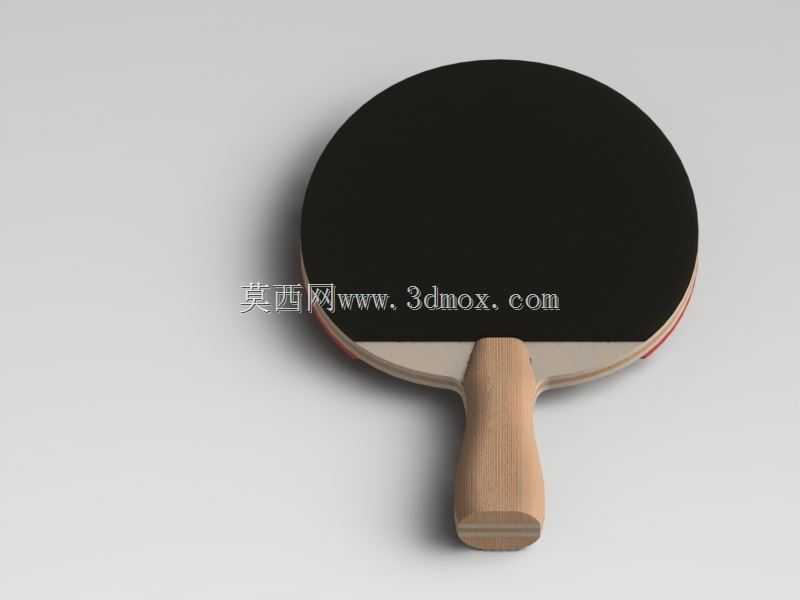

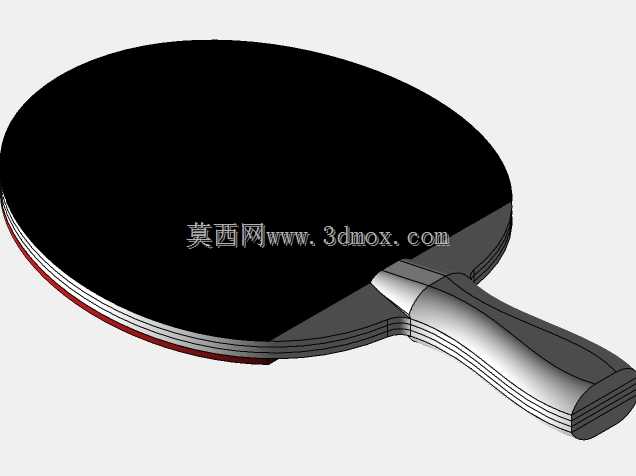

这款乒乓球拍的三维结构设计，完全贴合日常训练与业余赛事的实际使用需求，在建模阶段就充分考虑了不同使用场景下的结构合理性。从结构拆分来看，模型完整还原了底板、双面橡胶覆盖层、手柄三个核心组成部分，各部件的装配边界做了精准的公差预留，拍面与底板的贴合面做了0.1mm的压合余量设计，能够匹配常规的胶水粘接工艺，避免实际生产中出现胶层溢出或者粘接不牢的问题。拍面采用标准的圆形拍头设计，拍面直径控制在156mm的常规赛事允许范围内，拍肩位置做了15度的内收圆弧过渡，既能够避免击球过程中拍边磕碰手指，也能优化拍身的重量分布，让重心落在拍身靠近手柄1/3的位置，提升挥拍时的操控稳定性。手柄部分采用符合人体工学的收腰造型，整体长度为100mm，最粗位置的截面周长控制在82mm，适配绝大多数成年使用者的握持习惯，手柄与底板的连接位置做了嵌入式的榫卯结构设计，相比平面粘接的结构，抗扭强度能够提升40%以上，能够承受大力扣杀时产生的横向扭力，避免手柄与拍身出现松脱的问题。在实际应用场景中，这款模型既可以作为体育用品生产企业的结构设计参考，用于开模前的结构验证，也可以用于运动器材相关的教学演示场景，帮助初学者理解乒乓球拍的结构组成。建模过程中对拍面橡胶层的边缘做了包边处理的结构还原，包边宽度为2mm，能够有效保护橡胶层边缘在磕碰时不容易出现开胶翘起的问题，延长球拍的实际使用寿命。拍身整体厚度控制在6.5mm，其中底板厚度为4mm，双面橡胶层各1.2mm，预留了0.1mm的胶层厚度空间，完全符合常规成品球拍的尺寸标准，不需要额外调整尺寸就可以直接用于3D打印的手板验证，或者导入CAM软件做加工路径的生成。手柄表面的防滑纹理也在模型中做了细节还原，纹理深度为0.2mm，既能够保证握持时的摩擦力，也不会因为纹理过深导致握持时出现硌手的问题，长时间训练握持也不会产生明显的不适感。
