车辆用螺旋弹簧阻尼悬架结构设计

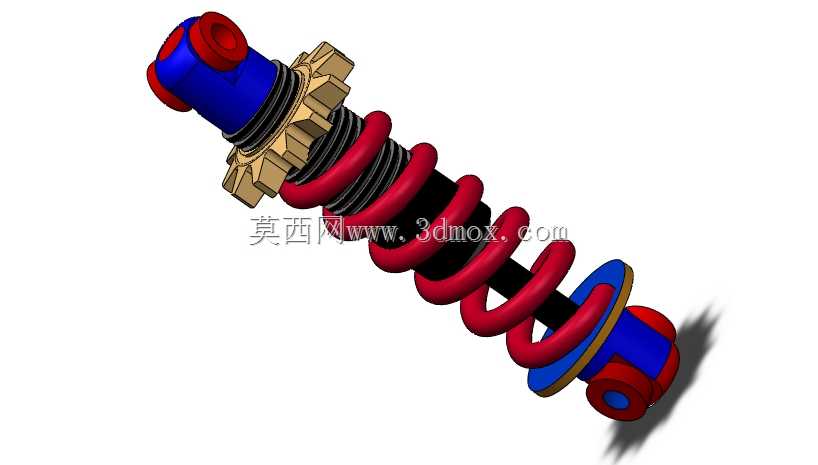

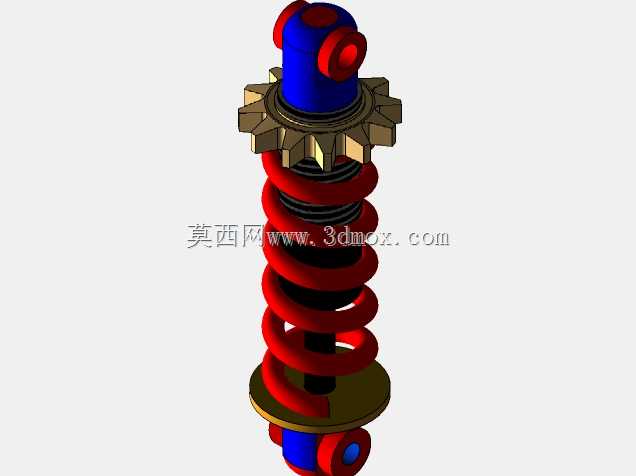

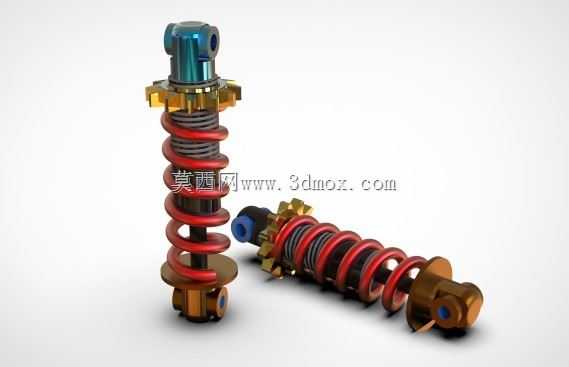

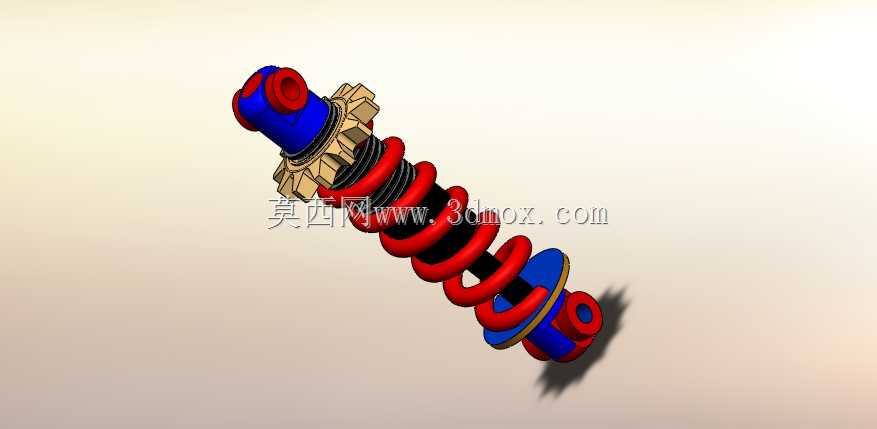

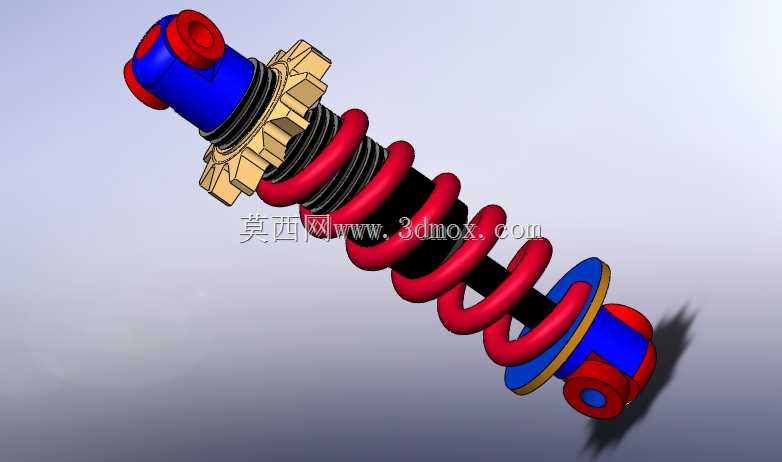

这类螺旋弹簧阻尼悬架结构，核心作用是在承载载荷的同时过滤路面传递的冲击振动，在非道路作业机械、乘用车辆、小型特种行走设备上都有广泛应用场景。从结构设计逻辑来看，整套组件采用同轴集成布局，阻尼筒贯穿螺旋弹簧中心，上下两端分别设置铰接安装座，上端铰接位预留销轴安装孔，可与车架侧的安装吊耳配合，下端铰接座对应连接行走机构的摆臂或桥体，安装时需保证上下铰接点的同轴度偏差控制在合理范围，避免侧向力长期作用导致阻尼筒活塞杆偏磨。螺旋弹簧的参数匹配需要结合额定承载载荷做刚度校核，弹簧的有效圈数、线径、中径直接决定静载挠度与动载行程，设计时要预留足够的压缩余量，避免极限冲击工况下弹簧并圈失效，同时弹簧上下端设置的弹簧座做了限位翻边结构，可防止弹簧受侧向力时发生径向窜动脱出。阻尼部分的阀系结构集成在筒身内部，通过油液流经阀片的阻尼效应耗散振动能量，筒身外侧设置的调节环结构可根据使用场景调整弹簧预紧力，适配不同载荷下的车身高度与初始刚度需求。从安装边界来看，整套结构的径向最大尺寸由弹簧外径决定，轴向尺寸随工作行程在压缩极限与拉伸极限之间变化，设计安装空间时需要预留足够的行程余量，避免运动过程中与周边车架、管线部件发生干涉。在实际应用中，这类悬架结构相比钢板弹簧布局，拥有更线性的刚度特性与更好的振动过滤效果，尤其适合对行驶平顺性有要求的小型行走设备，装配时需要注意上下铰接点的润滑设计，铰接位预留润滑脂加注通道，减少销轴转动过程中的磨损，延长组件使用寿命。建模过程中需要重点关注弹簧与阻尼筒的同轴配合关系，弹簧座与阻尼筒外筒的连接定位结构，以及上下铰接孔的尺寸公差匹配，保证各部件装配后不存在运动干涉，模拟动行程过程中弹簧的压缩变形与阻尼筒的伸缩动作顺畅，无卡滞点。
