山地自行车Rockshox Argyle 409前悬架构件

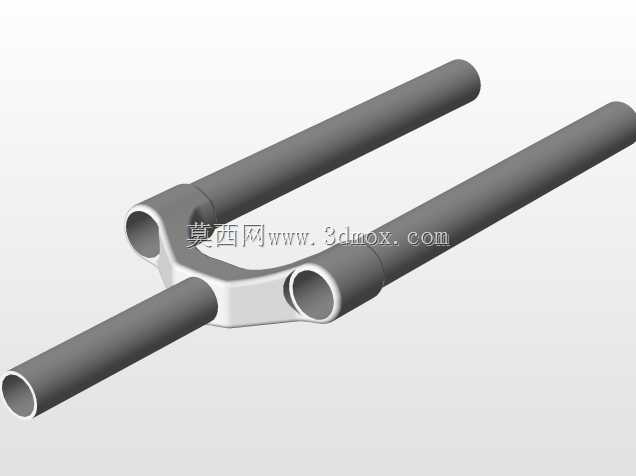

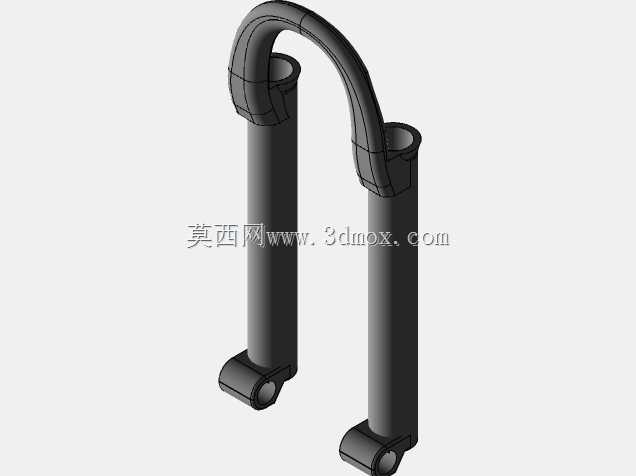

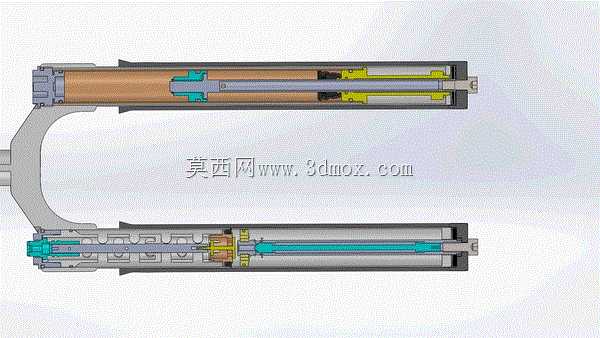

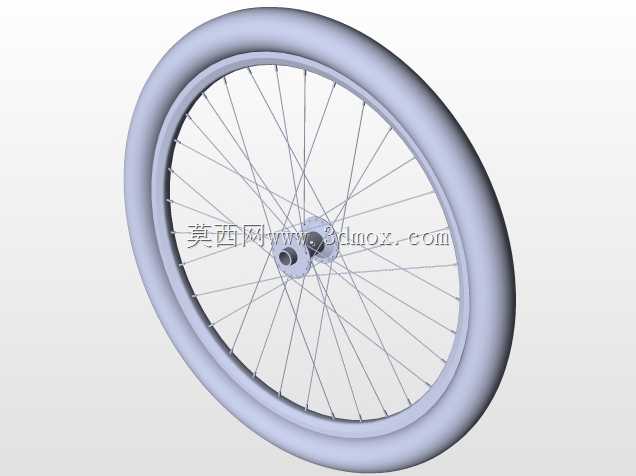

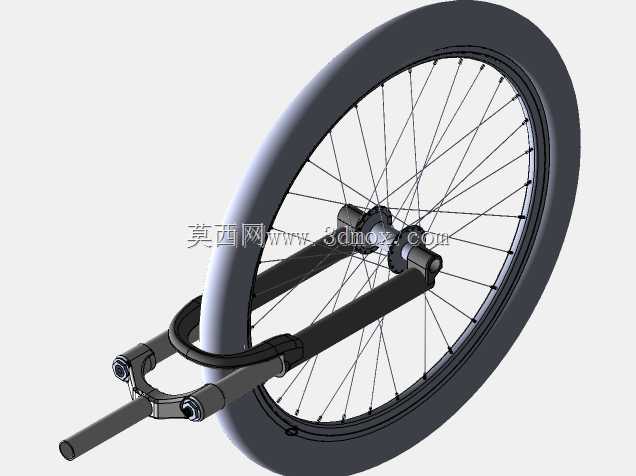

在山地越野骑行、街式特技骑行的场景中，前悬架是直接决定骑行操控上限与颠簸路段通过性的核心部件，Rockshox Argyle系列前叉本身定位偏向高强度街式、土坡骑行场景，对侧向刚性、冲击缓冲能力的要求远高于普通通勤自行车前叉。这套模型完整还原了前悬架与前轮组的装配关系，包含叉肩、叉腿、阻尼筒、轮轴、辐条、轮圈、外胎的全部配合结构，没有做过度的简化省略，能清晰看到各部件的装配干涉边界。从结构设计逻辑来看，这款前悬架采用单肩叉桥布局，叉桥位置靠近轮轴侧，能在保证叉腿刚性的同时，预留足够的轮胎跳动空间，避免大冲击行程下胎面与叉体发生磕碰。建模过程中参照实物的安装配合尺寸做了还原：叉管与车架头管配合的上管直径、长度符合标准山地车前叉的安装规格，轮轴的开档尺寸匹配对应规格的山地车花鼓，轮圈直径适配常规26寸越野外胎，安装时不需要额外做结构修改就能匹配同规格的车架、轮组配件。功能特性上，这套悬架的阻尼结构藏于叉腿内部，外露的叉肩、叉腿部分做了圆弧过渡处理，没有尖锐凸起，能避免骑行过程中剐蹭骑手腿部，同时叉体的走线槽位置预留了刹车线管的安装空间，适配线拉碟刹的安装布局。对于结构设计从业者来说，这套模型可以直接用来参考山地车前叉的结构布局，验证轮组与叉体的配合间隙，也能作为骑行装备结构设计的参考样件，在做同类型悬架的结构优化时，可以直接参照其叉桥位置、叉腿倾斜角度的设计逻辑，平衡刚性与重量的关系。需要注意的是，模型的尺寸是通过实物逆向测量得到，部分非配合面的细节尺寸存在小幅公差，在做实际生产开模的参考时，需要对关键配合尺寸做二次校核，不能直接套用非安装面的测绘数值。轮组部分的辐条排布采用常规的交叉编法，辐条帽与轮圈的配合结构也做了还原，能直观看到轮组受力时的传力路径，对于做轮组结构优化的设计人员来说，也能作为基础参考结构，调整辐条张力、编法时可以在这个模型基础上做修改验证。
