山地自行车自锁式骑行踏板结构设计

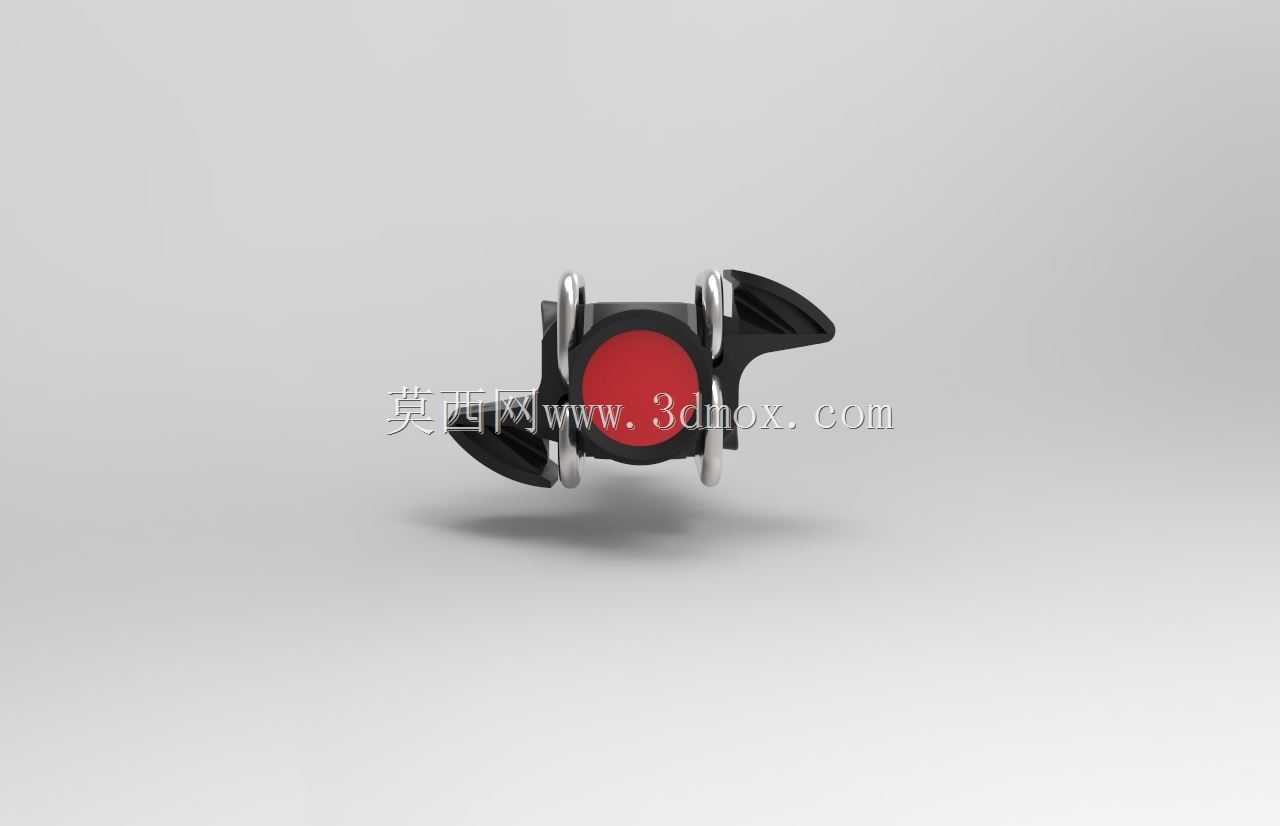

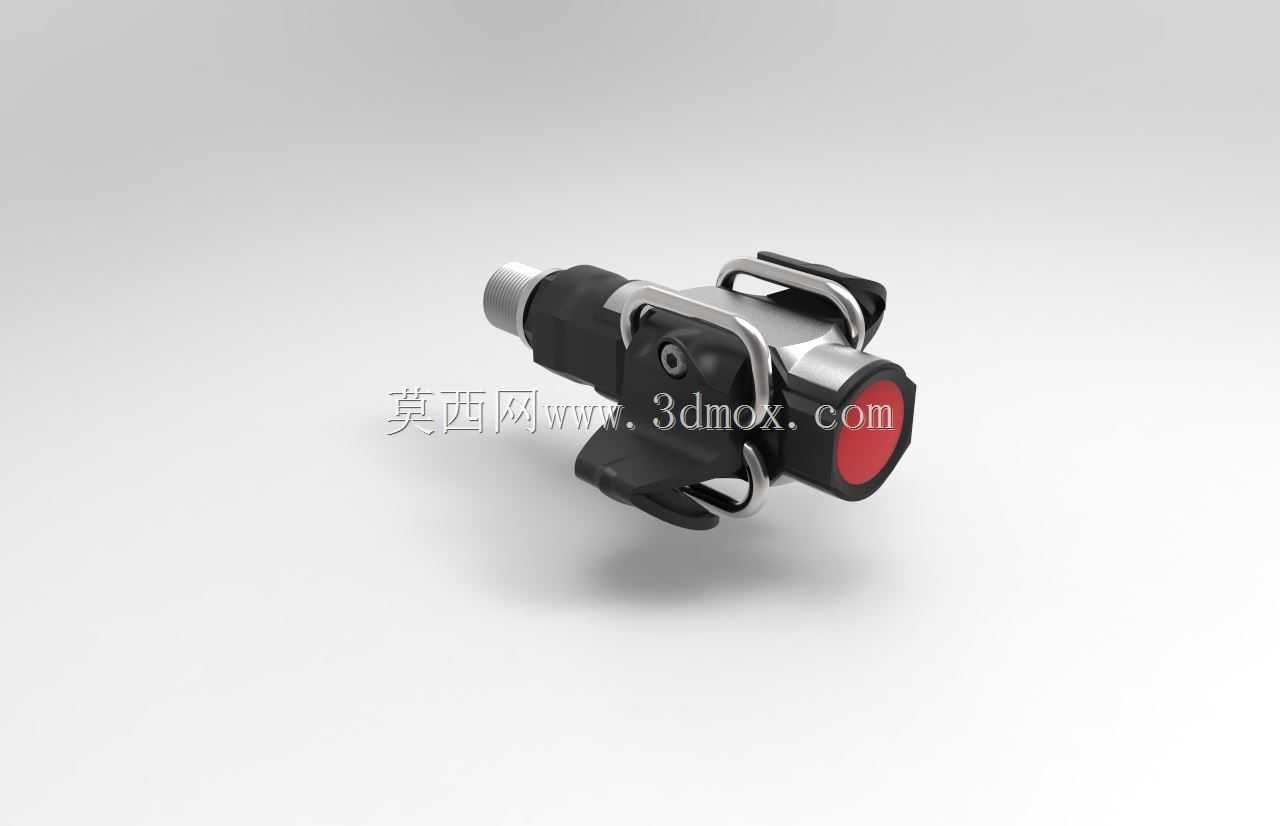

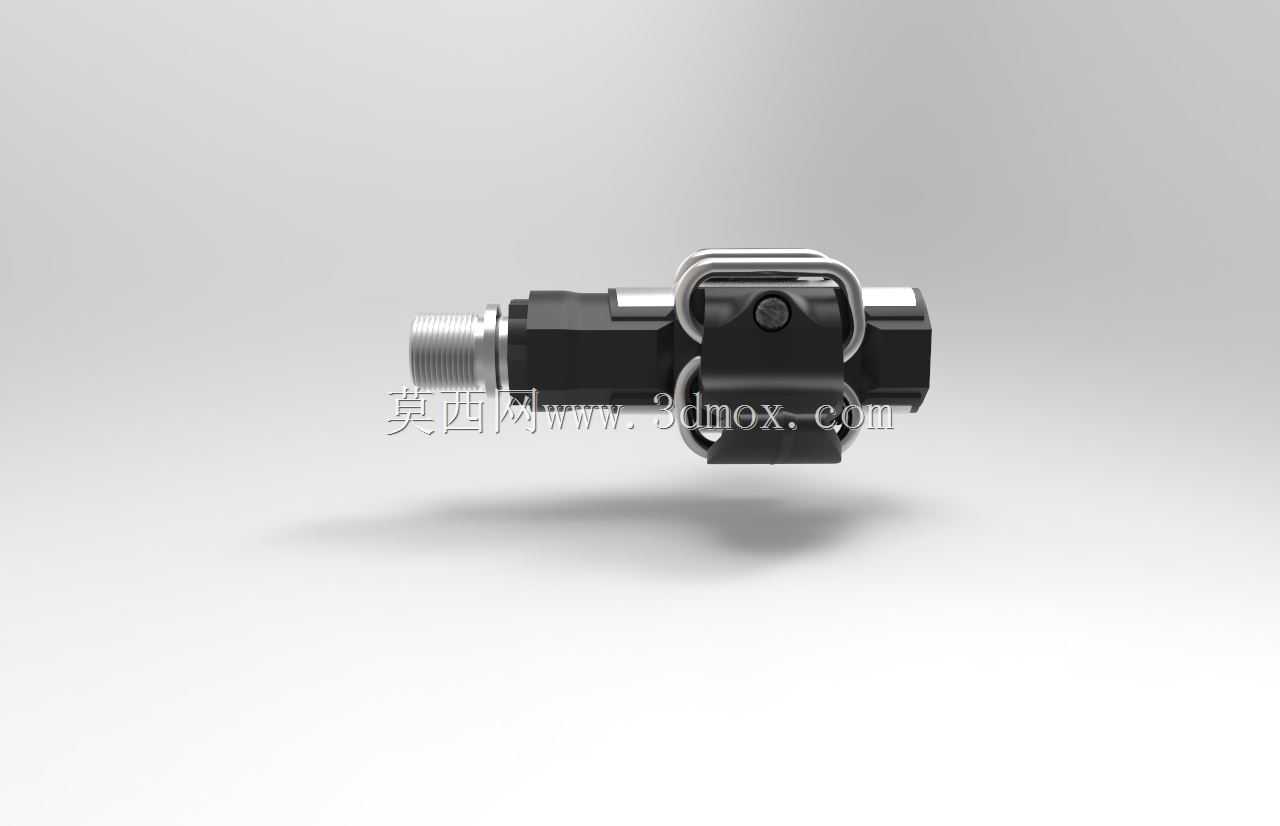

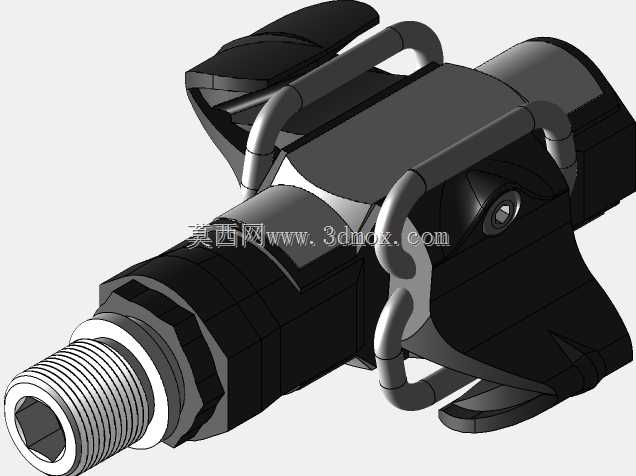

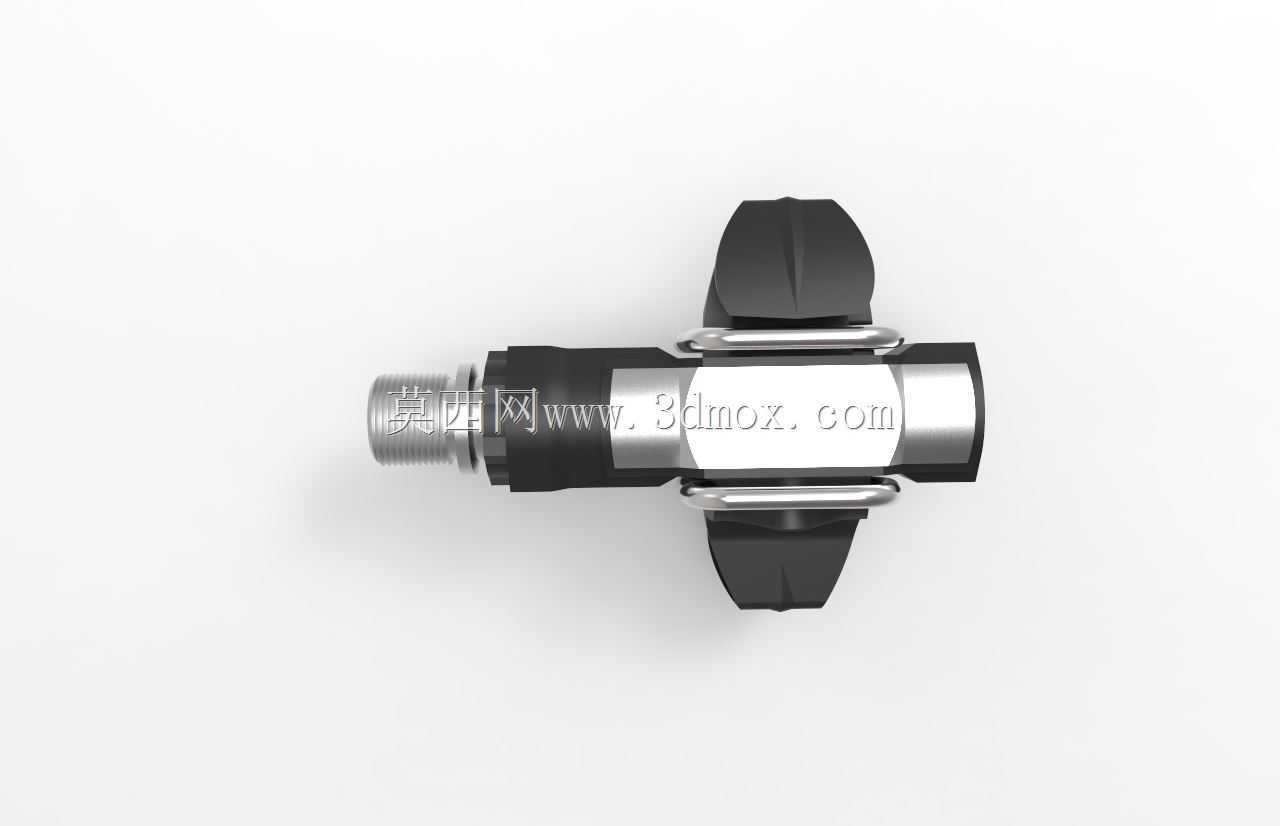

这款自锁式骑行踏板主要应用于山地自行车、公路竞速自行车的骑行传动场景，作为骑行过程中连接骑行者足部与自行车曲柄的核心传力部件，承担着将人体踩踏力高效传递至牙盘驱动轮组的关键作用，同时需要兼顾复杂骑行路况下的足部锁止可靠性与紧急状态下的快速脱开安全性。从结构设计逻辑来看，踏板主体采用轴向分层布局，芯轴段贯穿踏板主体内部，通过内置的轴承组件实现主体相对芯轴的自由转动，芯轴端部设置标准螺纹接口，可直接匹配市面主流自行车曲柄的安装螺孔，安装边界适配常规曲柄的安装平面间距，螺纹规格兼容通用骑行配件的互换要求，无需额外加工转接件即可完成装配。踏板锁止机构采用双侧弹性卡爪设计，卡爪通过内置的弹簧组件提供恒定锁止力，骑行时配套的锁片卡入踏板卡槽后，卡爪自动回弹卡紧锁片，避免颠簸路面骑行时足部意外滑脱；当需要脱开时，足部向外侧扭转即可触发卡爪解锁，解锁扭矩经过反复调校，既保证正常踩踏时的连接刚性，又能在摔车等紧急场景下实现快速脱开，降低骑行损伤风险。踏板主体的踩踏接触面做了防滑纹理处理，非锁鞋状态下也能提供足够的踩踏摩擦力，兼顾日常通勤与专业骑行的使用需求；端部设置的红色耐磨端盖，既可以阻挡泥水、沙尘进入踏板内部的轴承与弹簧腔体，延长部件使用寿命，也能在低光照环境下提供一定的视觉辨识度。外形尺寸方面，踏板主体的宽度与长度经过人体工学优化，匹配多数成年骑行者的脚掌宽度，踩踏时受力分布均匀，长时间骑行不易产生足部压痛点；整体外轮廓做了圆弧倒角处理，避免骑行过程中踏板剐蹭路面或者裤腿。结构设计上充分考虑了户外使用的环境适应性，外露金属部件均做了防锈镀层处理，可应对雨天骑行、泥水飞溅等恶劣使用场景，内部转动副预留了润滑脂加注通道，日常维护时无需完全拆解踏板即可完成保养操作，降低后期维护成本。
