巴哈SAE赛事越野车钢管车架底盘结构

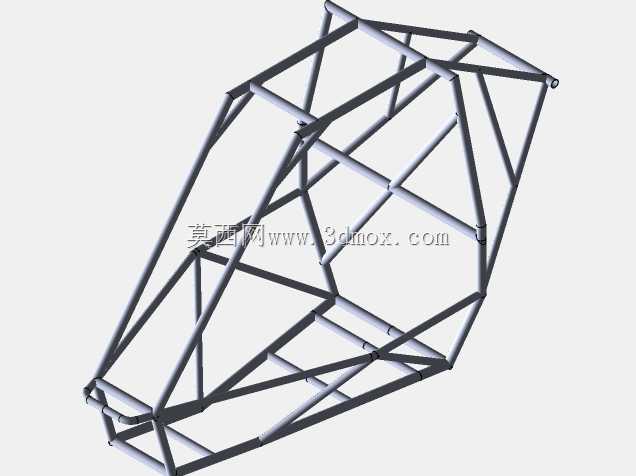

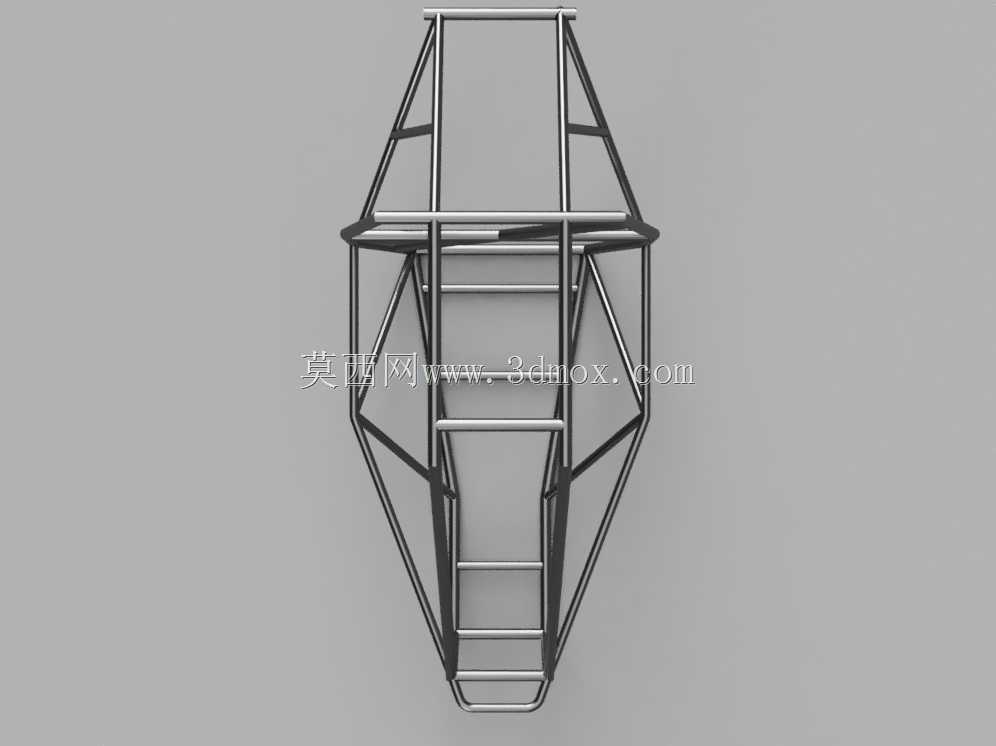

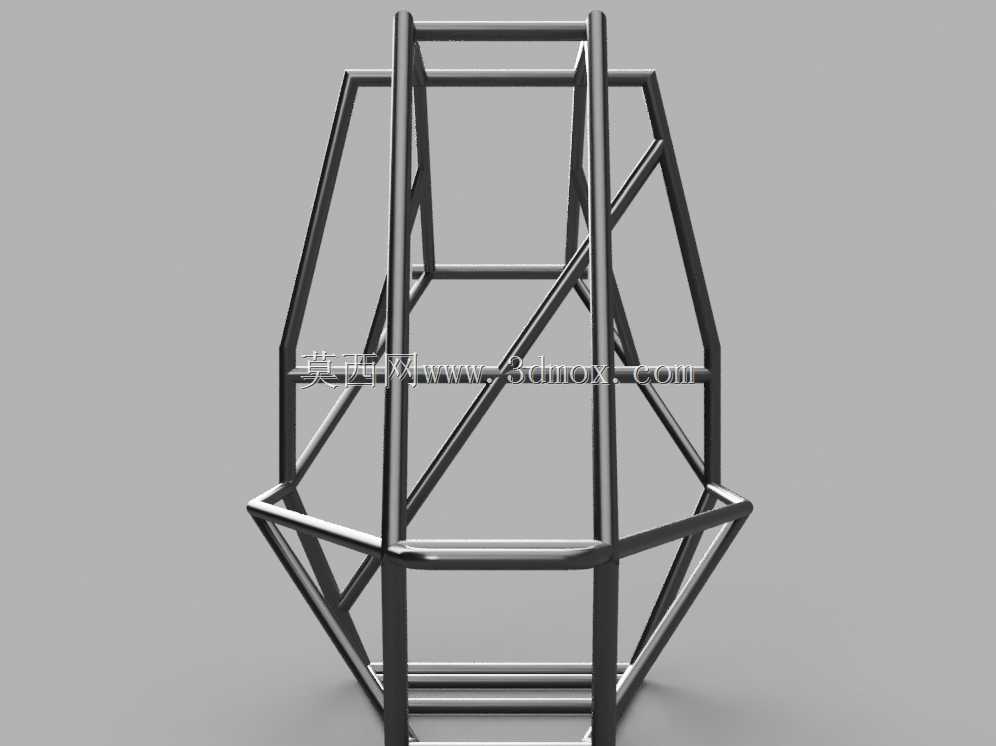

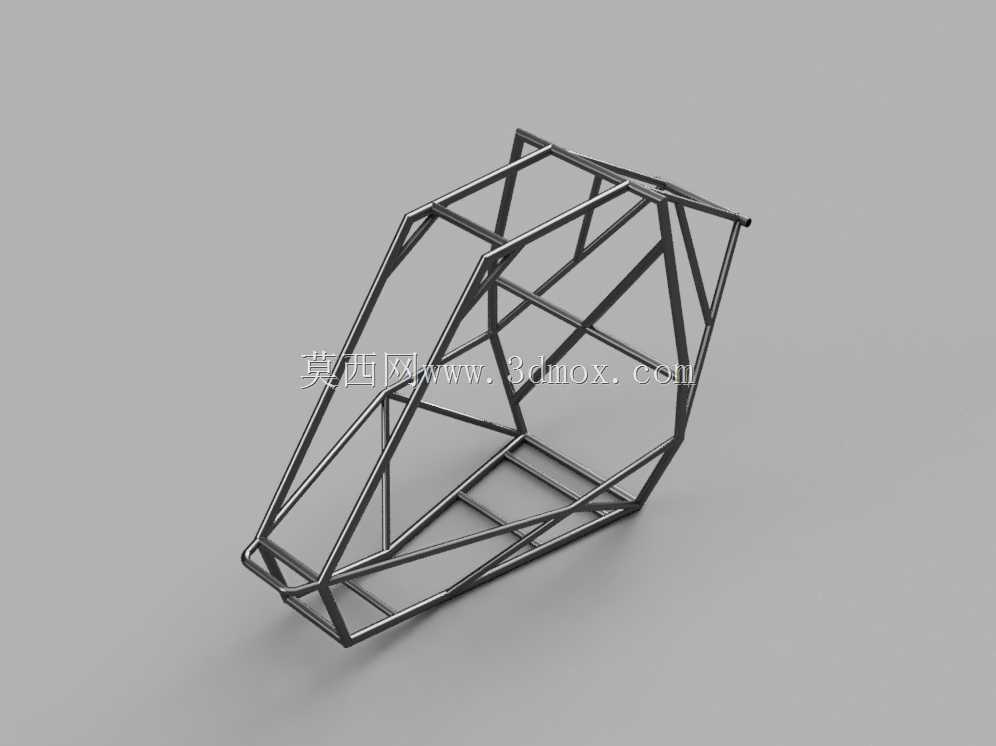

这套钢管桁架结构是巴哈越野赛事参赛车辆的核心承载底盘，主要面向非铺装路面的越野竞技场景使用，承担着整车所有部件安装承载、行驶受力传递、碰撞冲击防护的核心作用。从结构设计逻辑来看，整体采用空间钢管桁架布局，所有管件的交汇节点都做了相贯线适配处理，保证管件连接时的贴合面积最大化，匹配焊接工艺要求，避免应力集中在管件连接的边角位置。设计阶段完全遵循巴哈SAE赛事的规则边界，对驾驶舱的乘员生存空间做了刚性预留，前部的防撞缓冲区、侧边防撞结构、后部动力总成安装位的管件排布密度都做了针对性调整，在满足规则要求的最小结构尺寸前提下，尽可能优化管件的受力路径。从安装边界来看，前部预留了悬架上下摆臂的安装支点位置，支点处都做了局部管件加强，匹配越野行驶时的跳跃冲击载荷；中部驾驶舱区域的横向、纵向管件间距，完全适配赛车座椅、安全带安装点、转向机构的布置要求，不会出现部件安装干涉的问题；后部的桁架结构预留了动力总成、传动系统、后悬架的安装接口，管件的走向避开了传动半轴、排气系统的运动路径。实际赛事场景中，这类底盘需要承受连续颠簸路面的交变载荷、飞坡落地的瞬时冲击、甚至侧翻时的顶部载荷，因此设计时对不同位置的钢管壁厚、管径做了差异化选型，高受力区域采用更大管径、更厚壁的管材，低受力区域适当降低管材规格，在保证结构强度冗余的前提下控制整体重量。整个桁架的管件排布没有冗余结构，每一段管材都承担明确的受力作用，横向管件主要承担侧向载荷与抗扭作用，斜向管件负责分散纵向冲击载荷，纵向管件承担整车的弯曲载荷，所有受力路径都从车轮安装点直接传递到主承载桁架，避免出现受力断点。对于参赛车队的结构设计人员来说，这类底盘结构可以直接作为基础框架参考，在此基础上根据自身选用的动力参数、悬架调校方案、车手驾驶习惯做局部调整，不需要从零开始搭建桁架结构，能够大幅缩短赛车研发的结构设计周期，同时规避规则不符、结构强度不足的设计风险。
