WilwoodDynapro凸耳式刹车卡钳结构设计

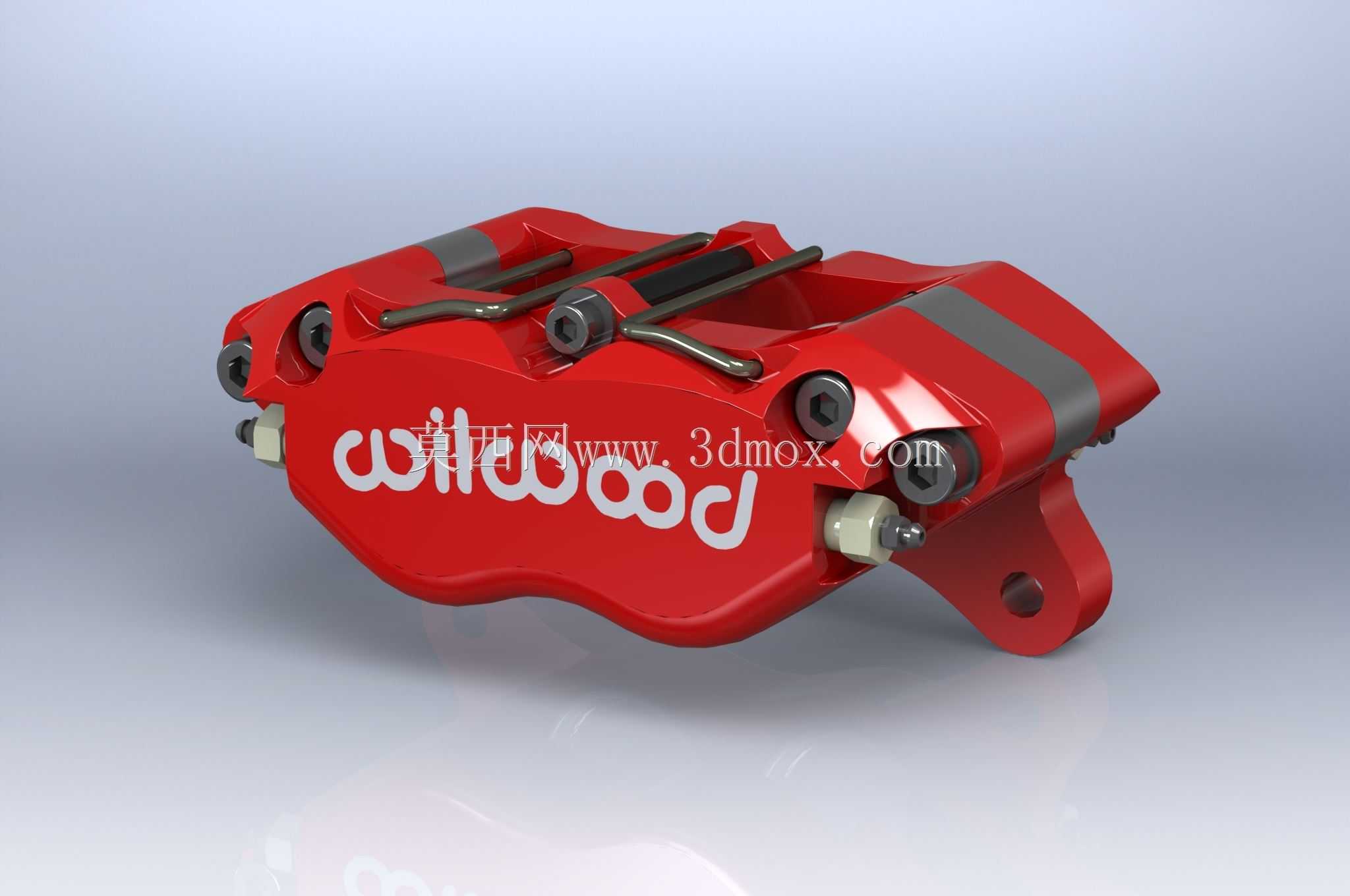

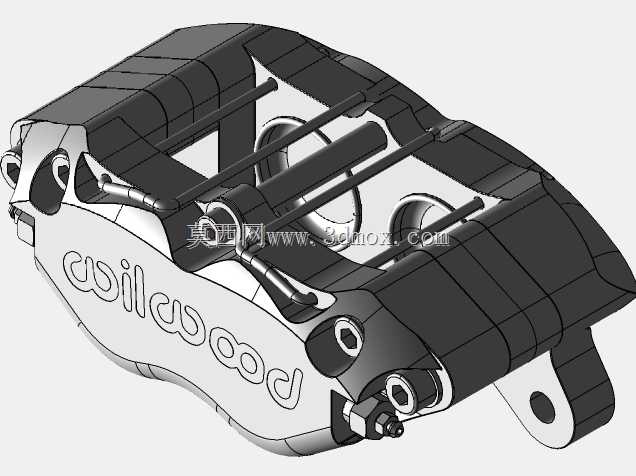

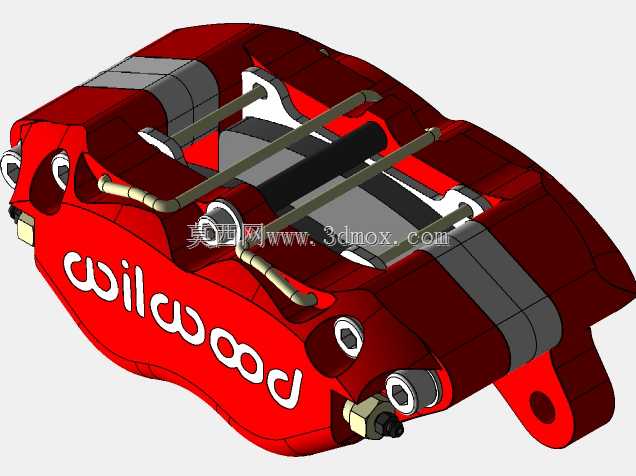

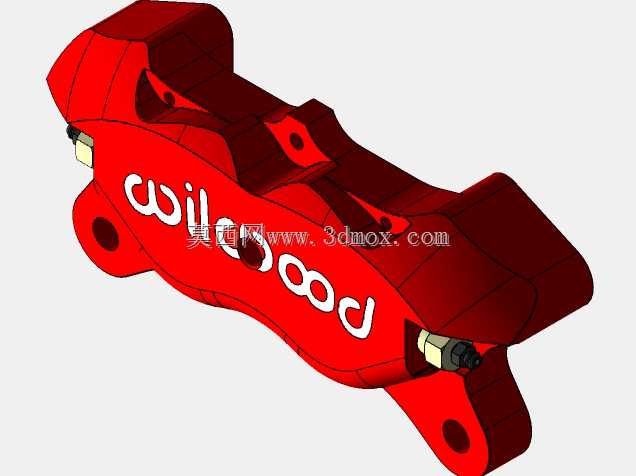

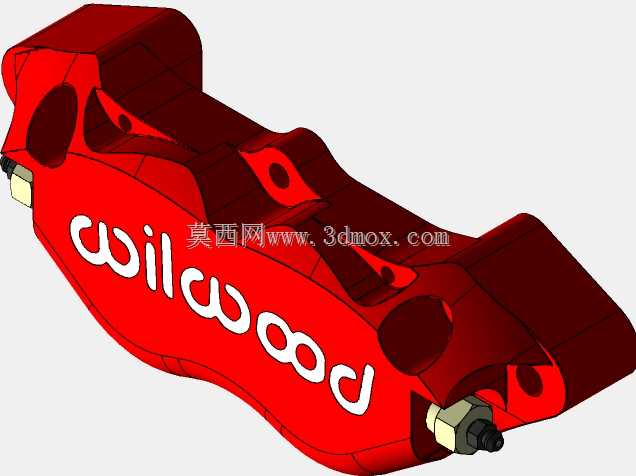

这款卡钳主要面向乘用车性能升级、赛事改装以及定制化制动系统搭建场景，在实际装车应用中，这类对向活塞结构的卡钳相比原厂浮动卡钳，能提供更线性的制动力输出，同时在连续高强度制动工况下，可更好地分散制动片承受的压力，减少制动热衰退带来的制动力衰减问题。设计过程中首先参考了同型号量产卡钳的实际装车边界，所有外部安装尺寸、凸耳安装孔位的相对位置、活塞腔的排布间距都和市售量产件保持一致，可直接适配对应规格的安装支架，不需要额外改动转向节或者羊角的安装点位，能降低改装或者替换时的适配成本。卡钳本体采用分体式壳体结构，两个半壳通过横向布置的高强度螺栓锁紧，这种结构既可以保证壳体在高压制动液作用下的刚性，也能简化内部活塞腔的加工工艺，同时在后期维护更换活塞密封件时，拆装也更加方便。卡钳侧面的凸耳安装结构是整个设计的核心定位基准，两个安装凸耳的同轴度、安装面与卡钳中心面的平行度都做了严格的尺寸约束，保证装车后卡钳中心与制动盘中心完全重合，避免出现制动片偏磨、制动拖滞的问题。制动片的安装槽尺寸完全对应配套规格的刹车片，槽内预留了刹车片浮动的间隙，同时设置了弹片安装位，保证制动结束后刹车片可以正常回位，减少不必要的摩擦损耗。卡钳本体上的放气螺钉位置设置在壳体最高点，方便制动系统排气操作，避免管路内残留空气导致制动脚感发软。进油口的螺纹规格、位置角度也和原厂件保持一致，可直接适配标准规格的制动钢喉，不需要额外制作转接接头。外观上的标识凹槽、加强筋布局都和实物一致，壳体外部的加强筋既可以提升整体结构刚性，也能在制动过程中增加散热面积，帮助壳体快速导出活塞摩擦产生的热量。整个模型还原了卡钳的所有外部装配特征，不管是做制动系统的装配干涉检查，还是做改装方案的布局验证，都可以直接调用，不需要再额外核对安装尺寸，能有效缩短前期方案设计的周期。需要注意的是这个模型仅包含卡钳本体结构，不包含配套的制动片、安装螺栓以及放气螺钉等附属配件，在做总装设计时需要单独匹配对应规格的周边零件。
