山地车铝合金防滑脚踏结构三维设计

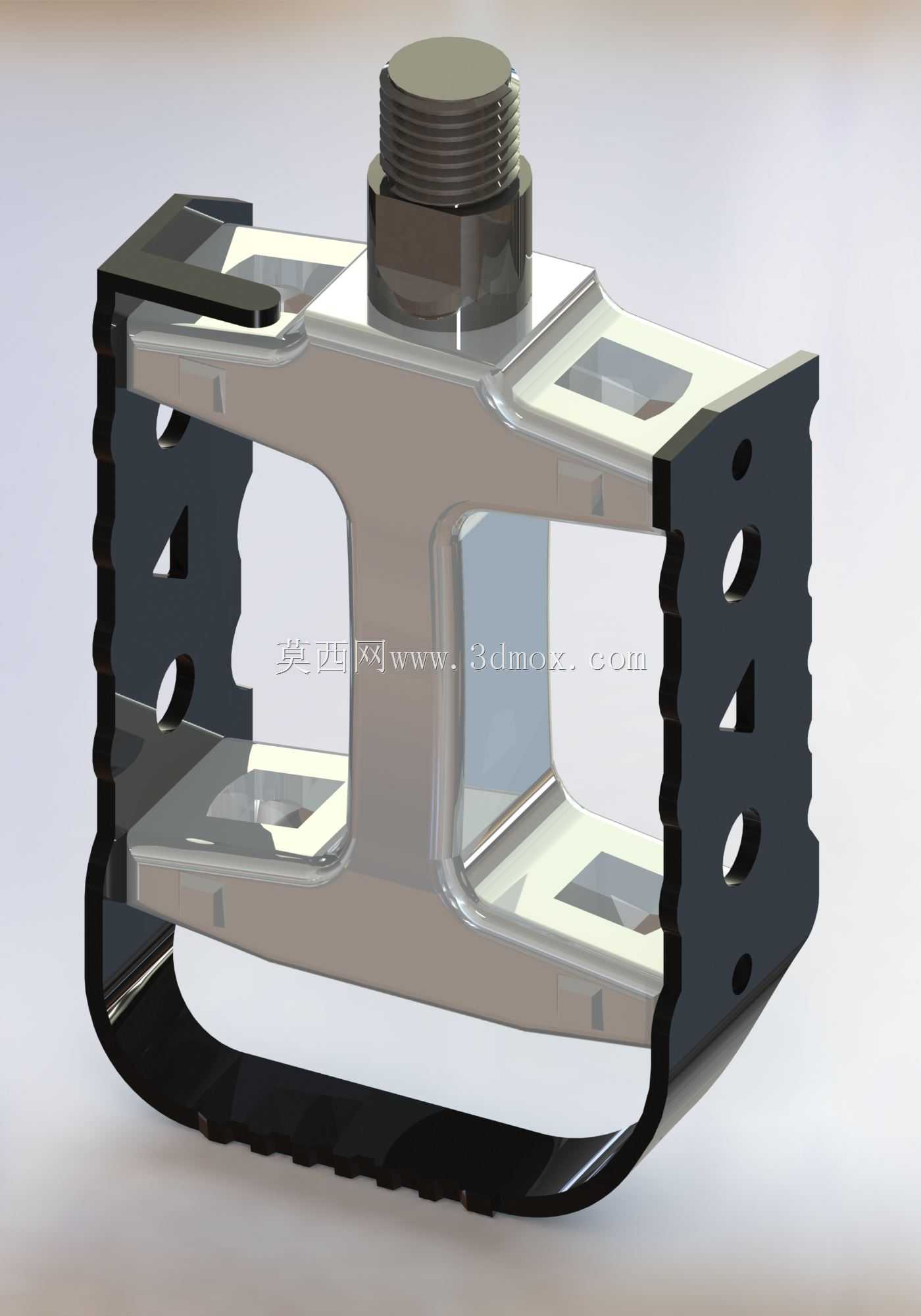

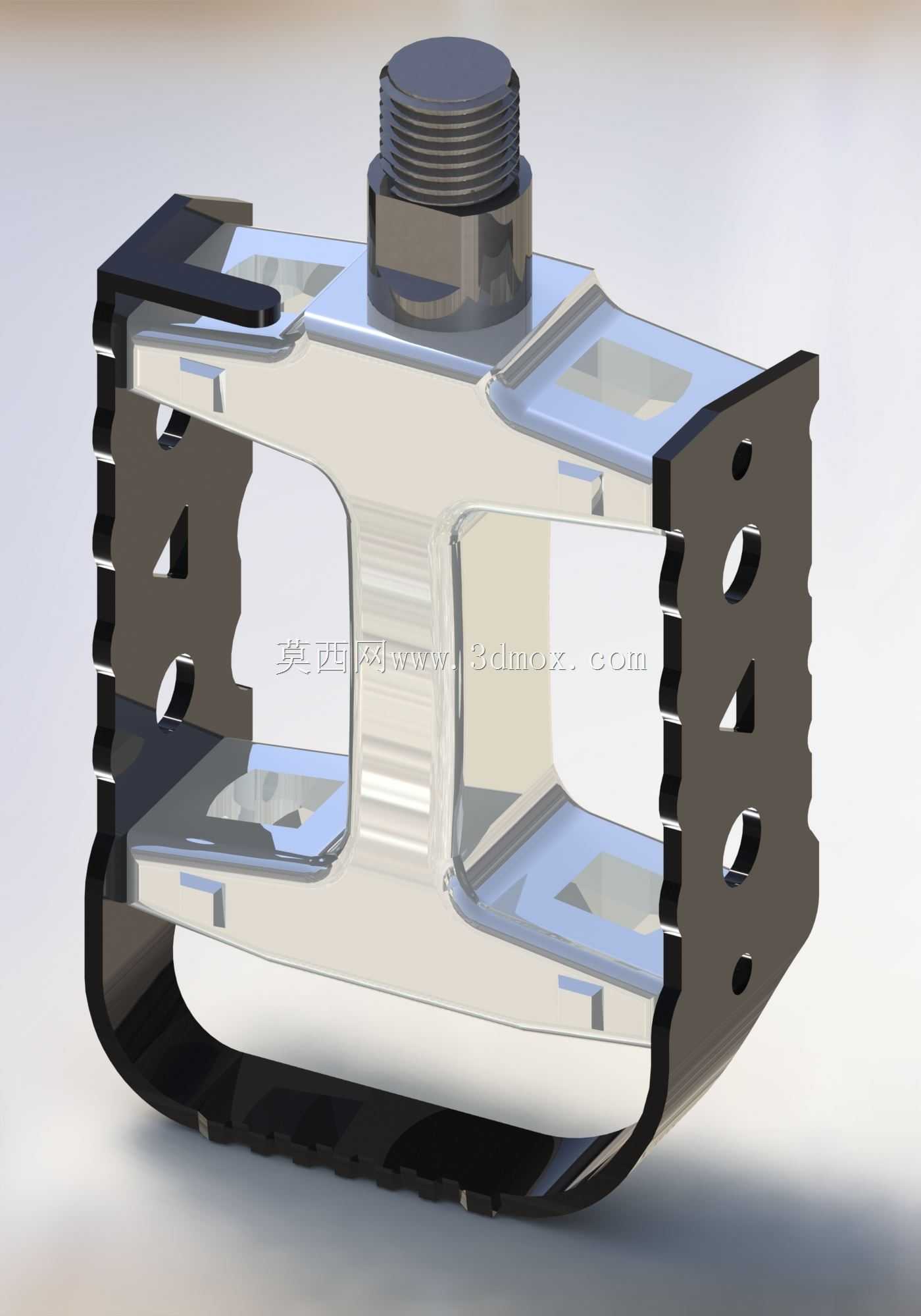

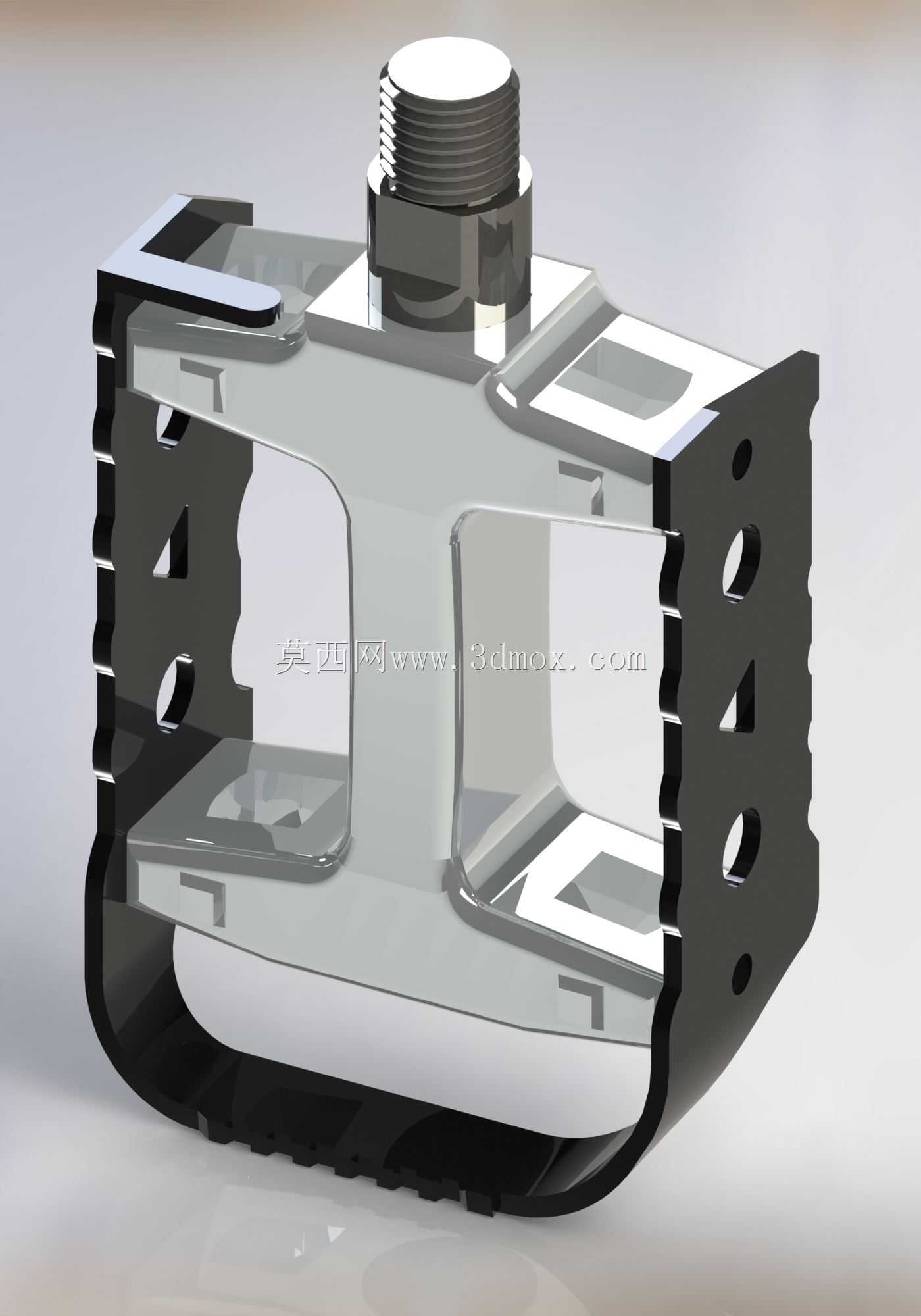

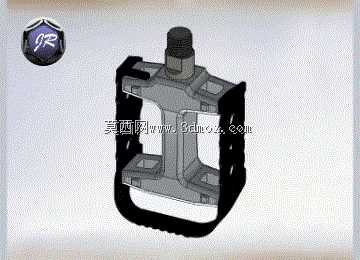

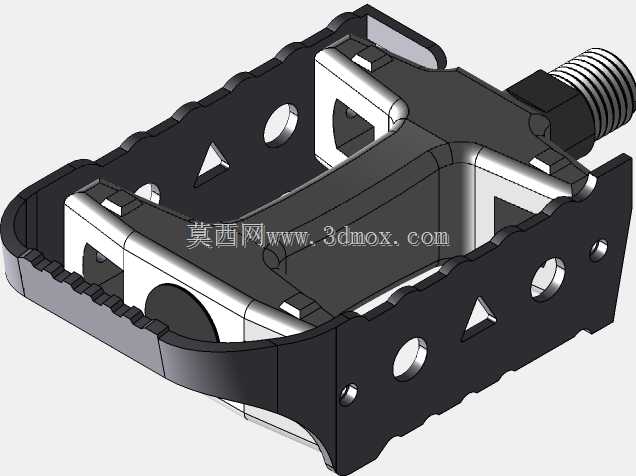

日常通勤、山地越野等骑行场景里，脚踏是直接承接骑行动力输出的核心接触部件，其结构合理性直接影响踩踏效率、骑行安全与长时间使用的耐久度。这款脚踏采用双侧开放式框架结构，主体框架选用高强度铝合金材质，在保证整体结构刚度的前提下尽可能降低自重，适配日常通勤、轻度越野等多场景骑行需求。设计过程中优先考虑踩踏接触的可靠性，框架外侧设置带防滑齿的橡胶包边，即便鞋底沾有泥水、骑行者穿戴硬底骑行鞋时，也能保证鞋底与踏板表面的摩擦力，避免踩踏滑脱引发安全隐患。核心的轴连接部分采用标准螺纹轴结构，适配市面上绝大多数民用自行车、山地车的曲柄安装接口，安装时只需匹配对应螺纹规格旋紧即可，无需额外定制转接配件。轴体内部预留了轴承安装位，可根据使用需求搭配滚珠轴承或密封培林，降低踩踏转动阻力，同时密封结构可阻挡骑行过程中泥沙、雨水渗入轴体内部，延长部件维护周期。框架的镂空设计一方面是为了减重，另一方面在雨天或泥泞路面骑行时，沾附在鞋底的泥水可通过镂空缝隙快速排出，不会在踏板表面堆积导致打滑。踏板整体踩踏面的宽度经过适配调整，既不会因过窄导致脚掌局部压力过大造成骑行疲劳，也不会因过宽增加骑行过程中剐蹭地面、障碍物的概率。安装边界上，轴体螺纹长度匹配常规曲柄的安装厚度，旋紧后踏板与曲柄之间无多余旷量，双侧踩踏面的对称度公差控制在合理范围内，保证高速踩踏时不会出现偏摆、异响等问题。框架边角全部做圆弧过渡处理，避免骑行过程中意外剐蹭对骑行者腿部造成磕碰伤害，外侧防滑齿的高度经过反复验证，既保证足够的咬合力，也不会在剐蹭时对衣物、皮肤造成过度划伤。
