小型飞机150毫米规格主起落架支腿结构

在轻型通航飞机、小型无人机以及缩比验证机的起落架系统设计中，主起落架支腿承担着地面滑跑阶段的载荷传递、着陆冲击缓冲以及地面转向支撑的核心作用，本次呈现的150毫米规格支腿结构，正是针对小吨位轻型飞行器的地面工况完成的结构设计。从实际应用场景来看，这类支腿多用于最大起飞重量在百公斤级的轻型飞行器，涵盖运动类轻型飞机、教学用缩比验证机、工业级垂直起降固定翼无人机等场景，适配硬化跑道、平整草地跑道等常规起降场地，能够承受着陆瞬间的垂直冲击载荷，同时传递滑跑过程中的纵向制动力与侧向转向力，避免机身结构直接受地面反力冲击。

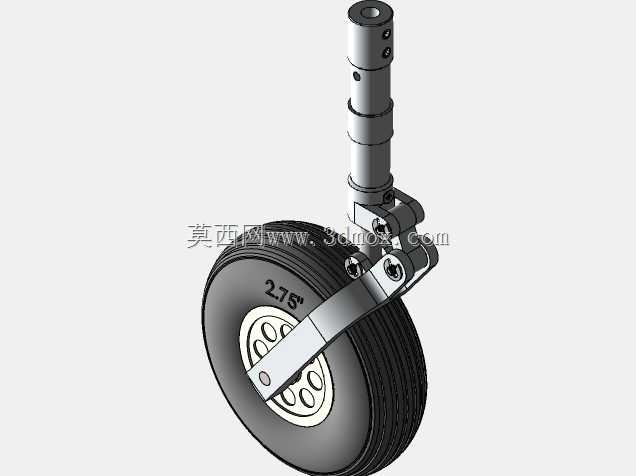

从结构功能特性来看，该支腿采用分段式柱体设计，上部为安装对接段，设置有径向定位销孔与周向紧固孔，可直接与机身下部的起落架舱安装座对接，安装时通过销轴传递剪切载荷，紧固螺栓完成轴向限位，保证支腿与机身连接的同轴度，避免滑跑过程中出现支腿偏摆。中部为缓冲承力段，采用阶梯轴式变径结构，不同轴段分别承担轴向载荷传递与径向限位作用，可适配内置弹性缓冲元件或者外置阻尼器的安装需求，着陆时通过结构形变或者阻尼元件的耗能作用，将冲击载荷逐步释放，避免刚性冲击传递至机身造成结构损伤。下部为轮组连接段，采用叉形耳片结构，通过两组铰接销轴与轮架连接，轮架上集成了轮轴安装位与刹车组件安装座，可直接适配对应规格的橡胶充气轮胎，轮胎胎面设置有防滑纹路，能够在湿滑跑道上提供足够的抓地力，降低滑跑侧翻风险。

设计过程中，首先明确了150毫米的支腿有效行程边界，即从上部安装端面到轮轴中心的垂直距离为150毫米，这个尺寸既能够保证足够的缓冲行程，避免着陆时轮胎碰撞机身结构，又能控制整机地面停放时的重心高度，保证地面滑行的稳定性。安装边界方面，上部安装段的外径、销孔位置度都严格匹配轻型飞机通用的起落架安装接口，不需要对机身结构做额外修改即可完成换装；下部轮架的开档尺寸适配对应宽度的小规格航空轮胎，轮轴直径符合通用轻型机轮的安装标准，可直接搭配市面成熟的小型机轮组件使用，降低配套选型成本。结构细节上，所有轴段的过渡位置都设置了圆角卸荷结构，避免应力集中造成的结构疲劳断裂，耳片铰接位置预留了润滑脂注入通道，可在日常维护时加注润滑脂降低铰接磨损，延长支腿的使用寿命。在实际建模过程中，各部件的配合公差都按照航空机械构件的常规精度设置，转动副预留合理间隙，保证铰接部位转动灵活无卡滞，固定连接面设置足够的接触面积，保证载荷传递均匀，不会出现局部应力过大的问题。
