膝关节康复支具结构设计方案

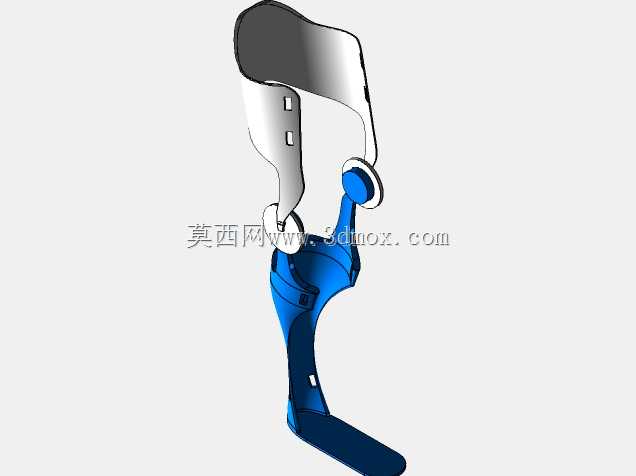

这款膝关节支具结构主要面向下肢运动损伤术后康复、膝关节不稳矫正、退行性关节病变辅助支撑场景使用，在骨科康复科、运动医学中心、居家康复场景中都有广泛应用，能够在患者行走、站立、康复训练过程中为膝关节提供可控的活动限位与侧向支撑力，避免关节二次损伤，同时辅助患者逐步恢复下肢活动能力。从结构设计思路来看，整体采用分段式包覆构型，上段对应大腿下段外侧轮廓，下段贴合小腿上段外侧形态，中间通过带限位结构的铰接组件连接，铰接点位置严格匹配人体膝关节屈伸运动的瞬时转动中心，避免佩戴过程中出现支具滑移、卡压皮肤或者约束正常屈伸轨迹的问题。上段包覆件做了贴合大腿肌群弧度的曲面造型，边缘做了圆滑过渡处理，预留了绑带穿装的槽位，能够配合柔性绑带将支具上段固定在大腿外侧，不会对股四头肌收缩造成过度压迫；下段包覆件延伸至小腿中上段，曲面贴合胫骨外侧轮廓，同样预留绑带固定位，保证支具在下肢活动过程中不会出现移位。中间的铰接组件采用轴销配合限位卡槽的结构，可根据康复阶段调整屈伸角度范围，早期康复阶段可锁定在小角度活动区间，后期随着恢复进度可逐步放开活动角度，适配不同康复阶段的使用需求。从安装边界来看，支具整体为外侧单侧安装构型，不需要环绕整个腿部包覆，穿戴时通过多道可调节绑带分别固定在大腿与小腿对应位置，整体厚度控制在合理范围，穿戴后可适配常规裤装，不会造成过度臃肿；铰接处的转动间隙经过精准控制，既保证屈伸活动顺畅无卡滞，又不会出现侧向晃动，能够有效限制膝关节内翻、外翻的异常活动，为损伤的韧带、关节囊提供稳定的外部支撑。结构上所有与肢体接触的支撑件背面都预留了柔性衬垫安装槽，可加装海绵或者凝胶衬垫提升佩戴舒适度，避免长期佩戴造成压疮；整体受力路径从大腿段支撑件经铰接轴传递到小腿段支撑件，将膝关节承受的侧向负荷部分转移到支具结构上，减轻关节面的受压情况。在细节设计上，支具的所有外露边缘都做了倒圆角处理，没有尖锐棱角，避免穿戴过程中剐蹭衣物或者皮肤；绑带槽位的尺寸适配常规宽度的医用魔术贴绑带，方便后期更换损耗的绑带部件；铰接轴位置预留了角度调节的操作空间，不需要拆卸支具就可以完成活动角度的调整操作，适配临床康复过程中频繁调整参数的使用需求。
