GarretT25/T28涡轮配套五螺栓落水管法兰

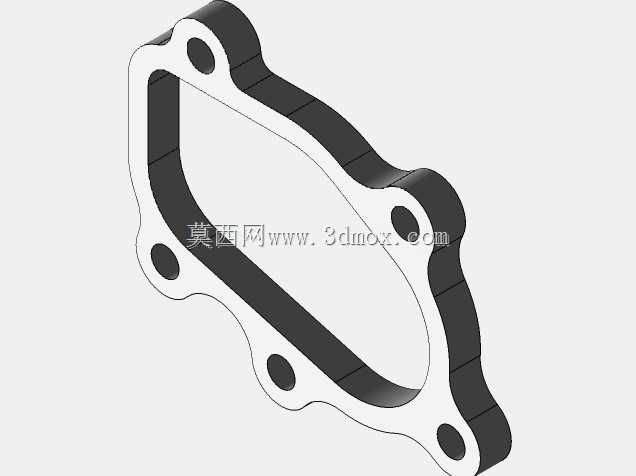

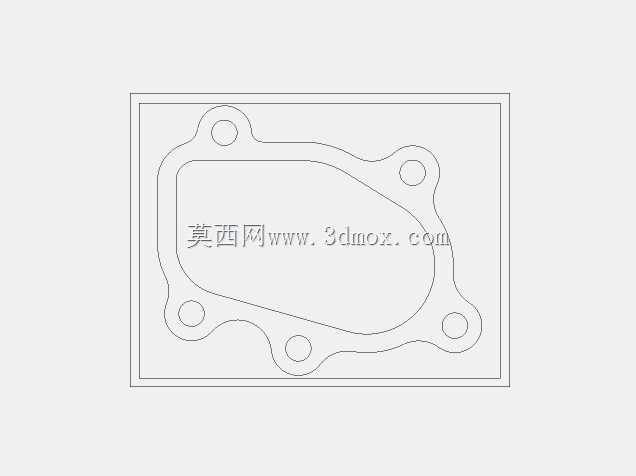

这款法兰件主要适配Garret T25/T28系列涡轮增压器，作为增压器壳体与冷却落水管路之间的连接密封部件，在涡轮增压系统的冷却回路中承担介质导通与接合面密封的核心作用。在车用涡轮增压动力系统的实际运行场景里，增压器工作过程中壳体温度会随排气侧热传导快速升高，冷却回路的落水管需要将增压器水套中的循环冷却液导出至散热回路，法兰作为两个部件的接合载体，既要保证冷却液在额定压力下无渗漏导通，又要抵消管路装配公差、发动机运行振动带来的接合面错位应力，避免长期运行后出现密封失效、冷却液渗漏的问题。从结构设计逻辑来看，该法兰采用与增压器接合面完全匹配的异形轮廓，没有采用常规圆形法兰的对称结构，完全贴合T25/T28涡轮增压器水套出口的不规则外形，最大化利用壳体周边的有限安装空间，不会与周边的排气歧管、隔热罩、传感器线束等部件产生干涉。法兰上共设置5个螺栓安装孔，孔位分布完全对应增压器壳体上的预装螺柱位置，安装时无需额外调整管路角度，可直接对位套入后通过螺母锁紧，降低现场装配的对位难度。法兰本体的厚度经过匹配计算，既保证螺栓锁紧时法兰平面不会产生翘曲变形，又不会过度占用轴向安装空间，适配不同壁厚的橡胶落水管与金属管路的压接装配需求。密封面采用整圈平面加工设计，接合面平面度控制在适配密封垫片的公差范围内，配合对应厚度的耐温密封垫片，可在冷却液工作温度、系统循环压力下长期保持密封性能，不会因为发动机舱内的温度交变、振动冲击出现密封面压痕失效。从安装边界来看，法兰的外轮廓边缘到各个螺栓孔中心的距离经过严格校核，锁紧螺母时套筒可顺利伸入操作，不会与法兰外边缘产生卡滞；法兰内孔的通流截面与增压器水套出口、落水管的通径完全匹配，不会出现通流截面突变导致的冷却液流阻增大问题，保证冷却回路的循环效率，避免增压器局部过热。在建模过程中，所有安装孔位的位置度、法兰轮廓的贴合度、密封面的平面公差都按照汽配零部件的通用设计规范设置，可直接用于后续的工程图出图、样件加工或者装配干涉校验，适配涡轮增压系统改装、原厂零部件替换、冷却管路设计等不同场景的使用需求，设计时充分考虑了实际装配中的公差累积问题，各个安装孔预留了合理的装配间隙，可抵消增压器壳体铸造公差、管路焊接公差带来的装配偏差，降低装配时的强制对位应力，提升部件的长期运行可靠性。
