乘用车多辐条铝合金轮毂结构设计

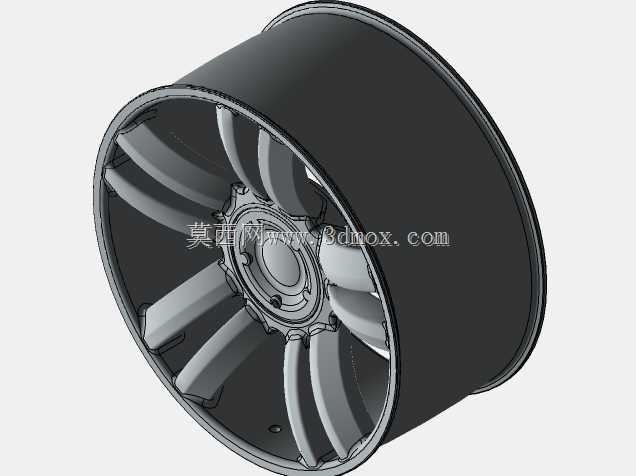

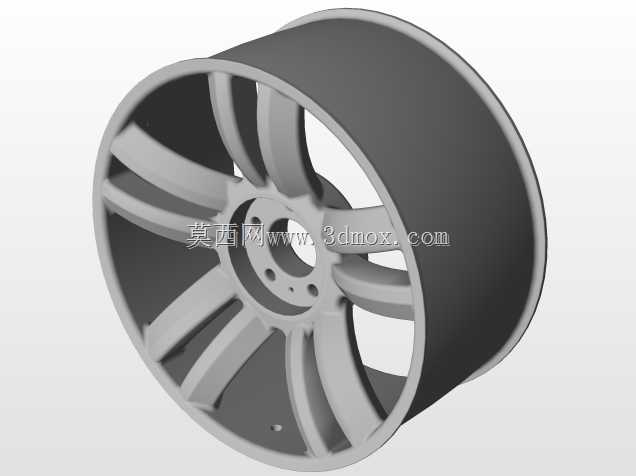

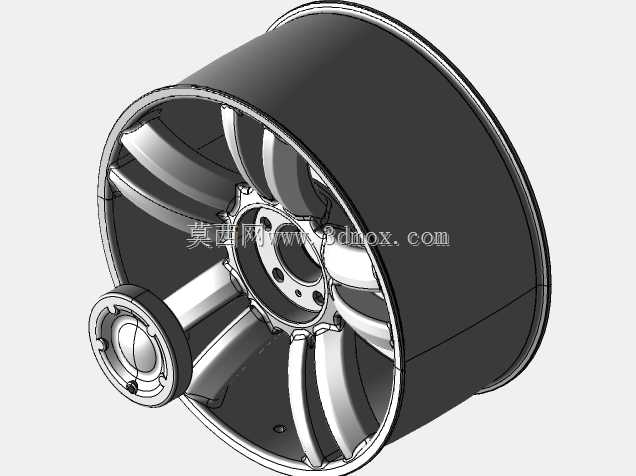

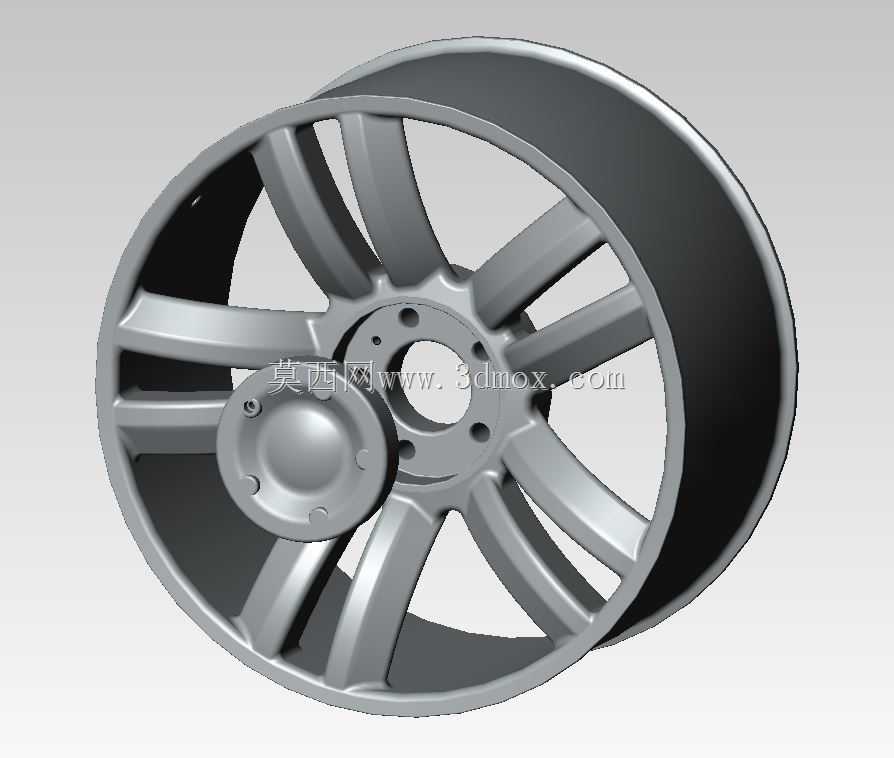

该轮毂结构主要适配家用乘用车型的非驱动轮安装位，日常使用场景覆盖城市铺装路面通勤、城郊非铺装路面轻度通行，可匹配常规子午线真空轮胎使用，承担车辆行驶过程中承载车身重量、传递驱动与制动力矩、缓冲路面颠簸冲击的核心作用。设计阶段优先考虑轮辐的受力分布特性，采用十辐双组对称布局，每两根辐条为一组沿轮心周向均匀排布，这种布局可在辐条总重量受控的前提下，将轮心螺栓孔位传递的载荷均匀分散至轮辋整圈，避免局部应力集中导致的辐条断裂风险，同时对称结构也能降低高速旋转时的动平衡校正难度，减少整车行驶过程中的方向盘抖动概率。安装边界方面，轮心位置设置五孔螺栓安装位，孔位节圆直径适配主流A级家用车的转向节安装尺寸，中心定位孔与轴头的配合公差选取过渡配合区间，既保证安装时的定位精度，也避免长期使用后轮毂与轴头锈蚀粘连导致拆卸困难；轮辋的宽度、法兰边高度均符合常规乘用车轮胎的装配标准，胎圈座位置设计有标准的凸峰结构，可在轮胎充气后卡紧胎圈，避免高速过弯或胎压异常时轮胎脱圈的风险。轮辐与轮辋的连接位置做了渐变圆弧过渡处理，没有尖锐的直角结构，可降低铸造过程中的应力残留，同时减少行驶过程中泥水、砂石在连接位置的积存，降低长期使用后的腐蚀风险；中心盖的安装位采用卡扣式结构，无需额外紧固件即可固定中心装饰盖，遮挡轴头与螺栓的同时，也能减少雨水、灰尘进入螺栓安装位造成的锈蚀问题。设计过程中同步考虑了后期加装胎压监测传感器的空间，轮辋内侧的气嘴安装位预留了足够的传感器安装间隙，无需额外修改结构即可适配内置式胎压监测模块；轮辐背面预留了平衡块粘贴区域，表面平整度满足动平衡校正时的粘贴要求，不会出现平衡块无法贴合导致的动平衡失效问题。整体结构在满足强度要求的前提下，通过辐条的镂空设计减少了不必要的材料堆积，既降低了轮毂自身的转动惯量，提升车辆加速、制动时的响应速度，也能为刹车系统预留足够的散热空间，避免连续制动时刹车热量堆积导致的热衰减问题。
