USB-A型母端带线端口接头结构设计

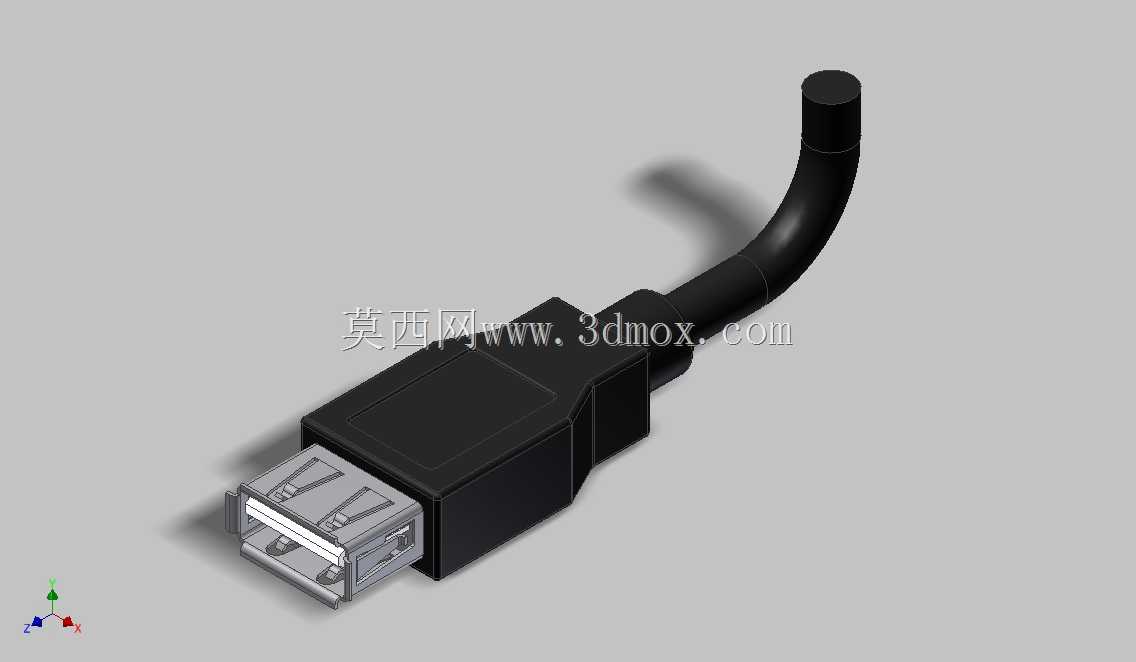

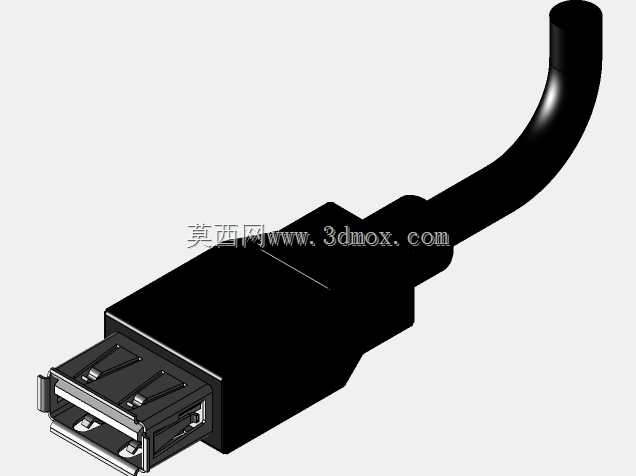

　　日常电子设备互联场景中，这类USB母端带线接头是极为常见的互联部件，不管是桌面外设延长、工控设备数据采集端口扩展、消费类电子产品的外接转接，都离不开这类接插件的支撑。从结构设计逻辑来看，整个接头分为金属屏蔽壳、绝缘胶芯、接触端子、尾部应力消除弯管、线缆包覆层几个核心部分，建模时需要优先考虑公头对插的配合间隙，金属外壳的内框尺寸要严格匹配标准USB-A公头的外形公差，单边预留0.05-0.1mm的插拔余量，既不能间隙过大导致插接松垮接触不良，也不能过紧造成插拔力超标，长期使用磨损端子。接触端子的排布完全遵循USB2.0标准定义的电源、数据、接地引脚位置，胶芯部分的卡槽要和端子的倒刺结构完全贴合，避免端子在反复插拔过程中出现退针、

　　移位的问题，建模时特意还原了胶芯上的防呆倒角，能从结构上避免公头反插损坏内部引脚。尾部的弯管应力消除结构是这类带线接头的设计重点，出线位置做了圆弧过渡的橡胶包覆，弯折半径控制在线缆直径的5倍以上，能避免线缆在接头根部反复弯折出现线芯断裂的问题，不管是桌面布线时的自然弯曲，还是设备移动时的线缆拉扯，这个结构都能有效分散应力，延长接头的整体使用寿命。金属外壳部分做了两侧的弹片卡扣设计，和公头插接时能提供足够的保持力，避免设备轻微拉扯就出现接口脱落断连的情况，外壳表面的平整面也方便后续做丝印标识、电镀或者包胶处理。从安装边界来看，接头本体的矩形截面尺寸适配标准USB面板开孔，不管是嵌入式安装在设备壳体上，还是作为延长线的端接头悬空使用，

　　整体外形都不会和周边的其他接口、结构件产生干涉，尾部线缆的出线方向做了90度弯型设计，相比直头款式更适合狭窄空间内的布线，比如设备后侧靠墙、机箱内部走线空间有限的场景，弯型出线能避免线缆过度弯折挤压，也能节省整体的布线占用空间。建模过程中对各个配合面的拔模角度也做了还原，金属壳的冲压折弯缝隙、胶芯的注塑进胶点位置、橡胶应力消除部分的分型面都按照实际量产的工艺要求做了处理，完全可以直接用于结构验证、装配模拟或者3D打印手板制作，对接插件选型、设备端口结构设计的从业者来说，能直接参考各个部分的尺寸比例和配合关系，减少重复建模的工作量。
