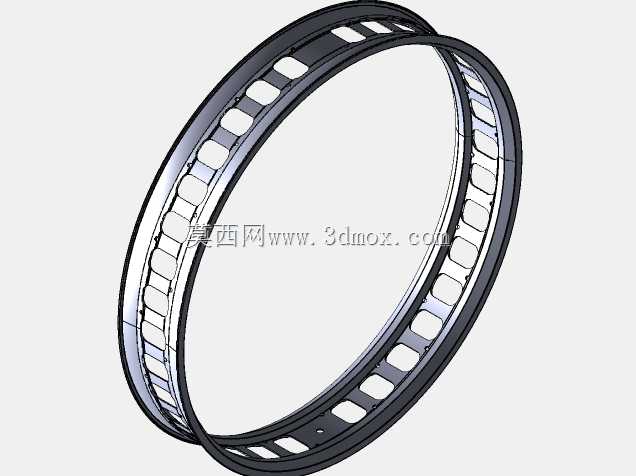

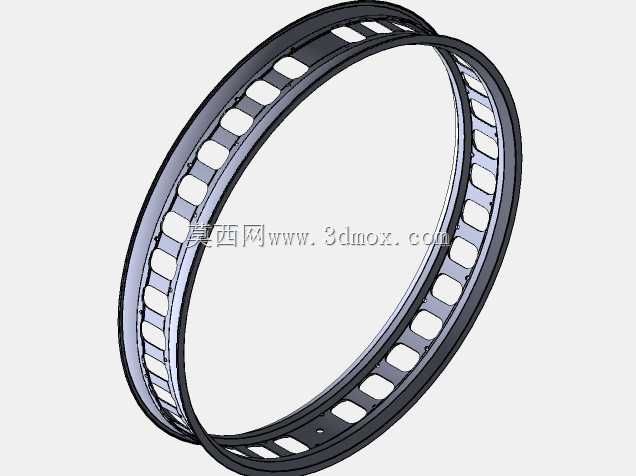

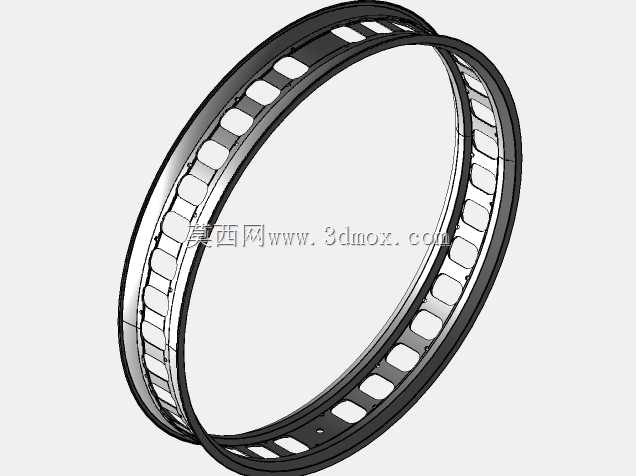

26英寸宽版胖自行车辐条轮辋结构

这款宽体轮辋主要适配雪地、沙滩等低附着力骑行场景下的胖胎自行车，相比常规自行车轮辋，100mm的轴向宽度能够支撑大截面低压胖胎，在松软路面通过增大接地面积降低接地比压，避免骑行时车轮陷进沙层或积雪中，同时低压轮胎配合宽轮辋能够吸收路面细碎颠簸，提升非铺装路面的骑行舒适度与抓地性能。轮辋周向均匀布置36个辐条安装孔，孔位排布经过受力校核，能够匹配常规36孔花鼓的编圈需求，辐条孔的位置精度直接影响编圈后轮组的径向跳动与端面跳动量，设计时孔位同轴度公差控制在合理范围内，避免编圈后出现轮组偏摆、应力集中的问题。轮辋上预留的钻孔为气门嘴安装位，位置避开辐条孔排布区间，方便充气嘴的安装与日常胎压检测操作，不会和辐条、条帽产生安装干涉。从结构设计来看，这款轮辋采用双层圈体结构，周向排布的镂空减重孔在保证圈体径向刚度、抗侧向冲击能力的前提下，尽可能降低轮辋自身重量，减少轮组转动惯量，让骑行起步、加速时更省力，同时镂空结构也能减少骑行时的风阻，兼顾非铺装路面强度需求与日常骑行的轻量化要求。安装边界上，26英寸的轮辋直径适配对应规格的26英寸胖胎，胎圈座的尺寸匹配标准胖胎的胎圈结构，充气后胎圈能够紧密卡合在轮辋胎座上，避免低胎压大冲击下出现轮胎脱圈的风险；100mm的圈宽决定了适配前叉、后叉的开档尺寸需要匹配对应宽度，选型时需要确认车架、前叉的轮组安装开档是否符合要求，避免出现安装干涉。轮辋的圈边高度经过优化，既能够给胎圈提供足够的支撑限位，又不会在轮胎大角度侧倾时蹭到胎壁，兼顾越野骑行时的大角度转向需求。日常应用中，这类宽体轮辋除了适配雪地、沙滩骑行场景，也常用于通勤载重自行车、长途旅行胖车，宽轮辋搭配厚胎能够承载更大的载荷，在驮运行李时轮组形变更小，结构稳定性更强，相比窄轮辋的抗冲击能力更优，面对路面坑洼、石块冲击时不容易出现圈体变形、失圆的问题。设计建模过程中，轮辋的胎座轮廓、辐条孔倒角、圈边过渡圆角都做了细节处理，辐条孔处的倒角能够避免条帽安装时刮伤条帽、产生应力集中，圈体的过渡圆角能够减少应力集中点，提升轮辋的疲劳寿命，长期承受骑行交变载荷时不容易出现开裂问题。
