自行车700c规格三拓结构前悬挂叉

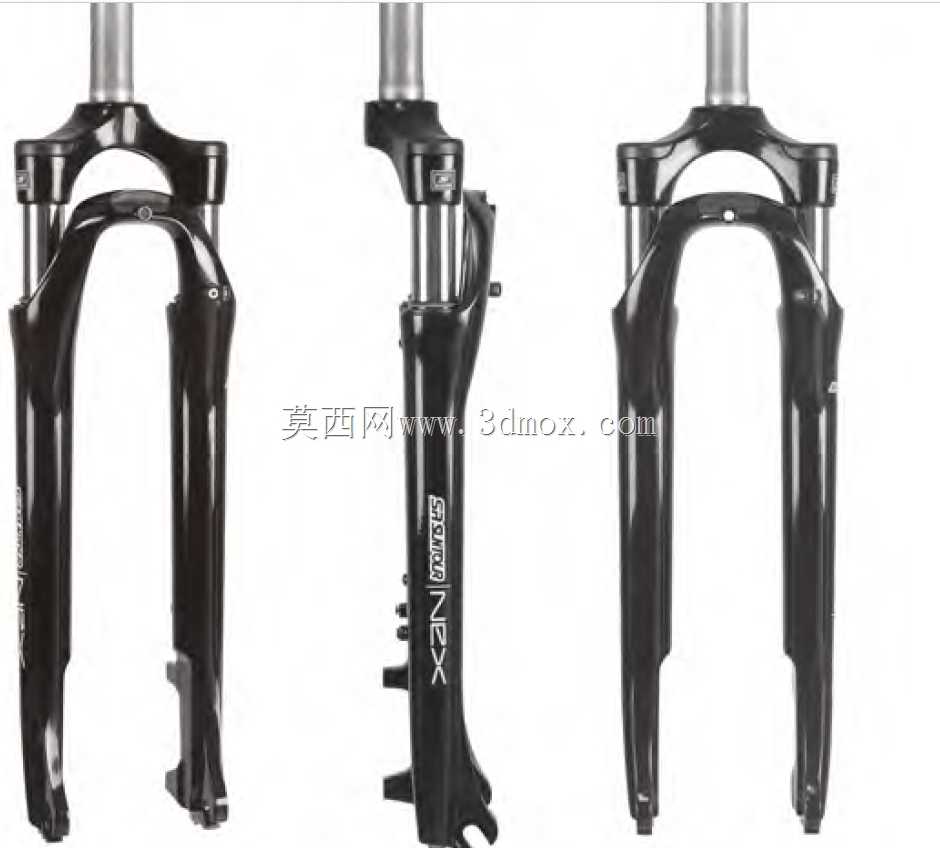

　　不会给车头带来过多的冗余负重，日常通勤转向时的操控手感不会过于笨重。桥拱部分的设计做了足够的轮组避让空间，700c轮组搭配最大42c宽度的外胎时，胎面和叉桥之间仍然能保留足够的排泥间隙，雨天骑行或者经过带泥沙的非铺装路面时，不会出现泥沙卡滞胎面和叉桥的问题，也能兼容常规的平装式挡泥板安装位，满足城市通勤的实用需求。叉脚的安装位采用标准的快拆/桶轴兼容结构？不对，参考对应款的结构，这里是标准的9mm快拆开档，开档尺寸为100mm，适配绝大多数700c规格的公路、城市车轮组，不需要额外调整轮组的开档尺寸。碟刹安装座采用国际标准的A柱安装结构，直接适配160mm直径的碟刹卡钳，不需要额外加装转换座，安装时的对齐难度更低，日常做城市通勤车、入门级公路跨界车的结构适配时，经常会遇到需要匹配700c轮组的避震前叉选型需求，这款结构的设计参考，刚好对应三拓Nex HLO系列EX25规格的前叉结构，同时兼容160mm碟片规格的平装式制动器安装位，能覆盖大部分城市休闲骑行、轻度非铺装路面通勤的使用场景。从实际装车的边界条件来看，上舵管采用标准的28.6mm直径规格，适配绝大多数常规自行车头碗组的安装尺寸，舵管预留长度足够适配不同堆高的车架头管，截管操作时可以根据车架实际头管长度、所需把立高度灵活调整，不需要额外做变径衬套适配。叉腿部分的内管直径为25mm，属于入门级避震前叉的常规管径，在保证足够侧向支撑刚度的前提下，控制了整体重量，

　　也能减少转换座带来的安装公差，保证刹车时的卡钳位置精度，避免蹭碟问题。从避震结构的设计思路来看，这款叉采用的是弹簧阻尼结构，结构简单可靠，日常维护的门槛很低，不需要复杂的阻尼油更换操作，对于入门用户来说长期使用的维护成本更低，避震行程设定在63mm左右，刚好能过滤城市路面的井盖接缝、轻度颠簸路面的震动，不会因为行程过长导致爬坡时出现过多的泄力问题，兼顾了平路骑行的踩踏效率和颠簸路面的滤震性能。叉腿上部的肩盖部分预留了锁死结构的安装位，在平路爬坡或者长距离铺装路面骑行时，可以锁死避震结构，避免前叉上下伸缩带来的踩踏能量损耗，提升骑行效率；在经过颠簸路面时可以快速解锁，恢复避震功能，操作逻辑简单，骑行过程中不需要停车就能完成状态切换。

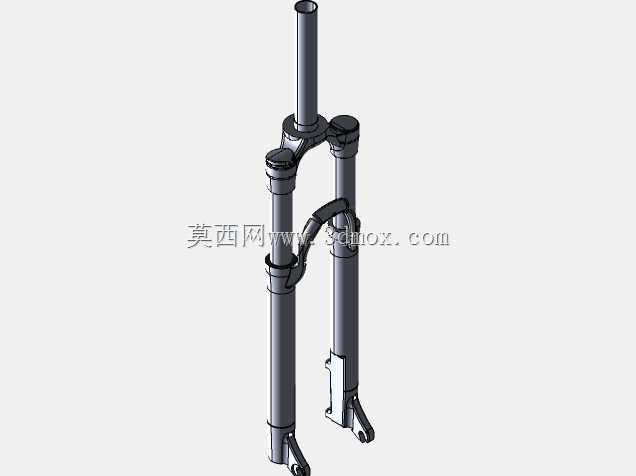

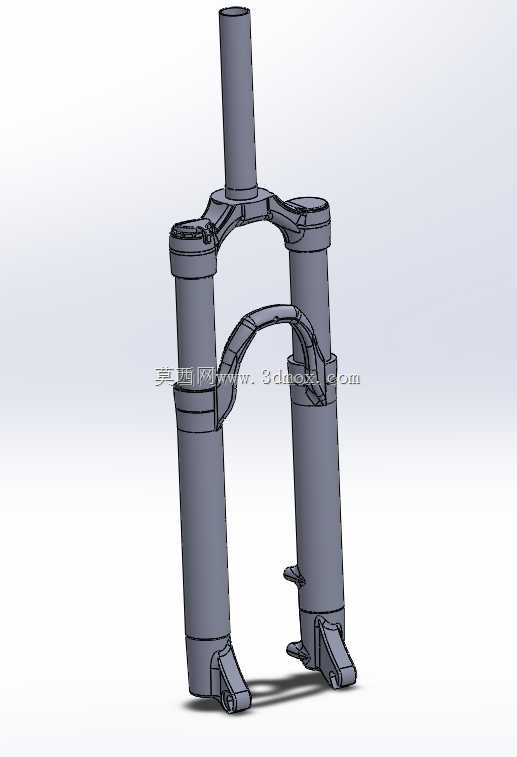

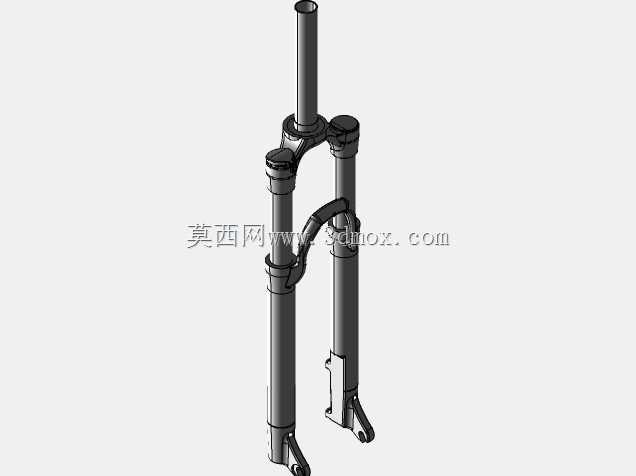

　　从安装边界的细节来看，叉腿外侧预留了V刹座的安装位置？不对，对应款是碟刹专用？不，参考实际结构，这款叉的叉脚位置预留了货架安装孔位，可以兼容常规的城市车前货架安装，满足通勤载物的需求，同时叉肩位置也预留了车灯、码表架的安装空间，不需要额外在把横上加装过多的固定座，让车头的走线更加整洁。在建模的结构处理上，所有的安装孔位都做了对应的沉台、倒角处理，和实际零件的加工工艺保持一致，比如碟刹安装座的螺纹孔深度、舵管和叉肩的连接过渡圆角、叉脚和轮轴接触的定位面公差，都按照实际装车的配合要求做了还原，在做整车装配模拟的时候，可以直接验证头碗组、轮组、卡钳、挡泥板、货架等配件的安装干涉问题，不需要再额外调整孔位位置。对于做城市通勤车、

　　跨界公路车设计的工程师来说，这个结构参考可以快速完成前叉部分的结构匹配，不需要从零开始测绘现有零件，能大幅缩短整车设计的周期，同时在做强度校核的时候，也可以直接参考这个结构的壁厚分布、加强筋位置，比如叉桥和内管连接的位置做了圆弧过渡加强，叉脚和碟刹座连接的位置做了局部加厚，这些细节都是实际量产零件经过长期验证的结构设计，能避免出现应力集中导致的零件断裂问题。日常骑行场景中，这款前叉的适用范围覆盖了城市通勤、郊野绿道骑行、轻度非铺装路面的休闲骑行，不适合高强度的山地越野使用，对应的结构强度设定也刚好匹配这个使用场景，没有做多余的强度冗余，控制了整体的零件重量，对于面向大众消费级的通勤车型来说，这个结构的成本控制、性能平衡都做到了比较合理的水平。
