直排轮滑鞋金属刀架结构设计

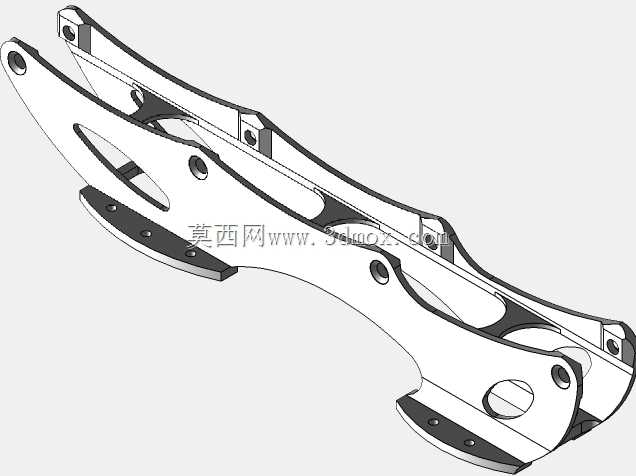

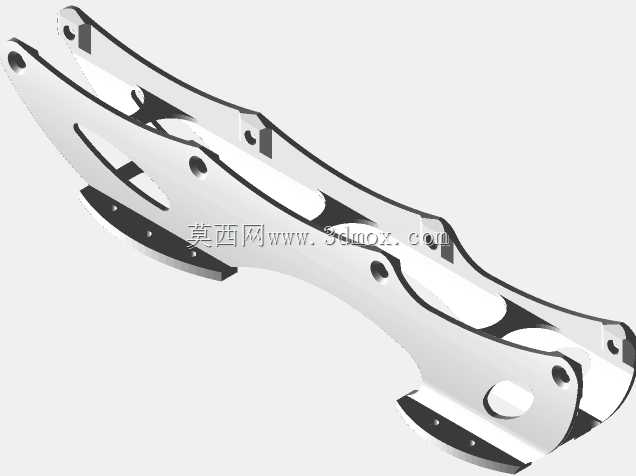

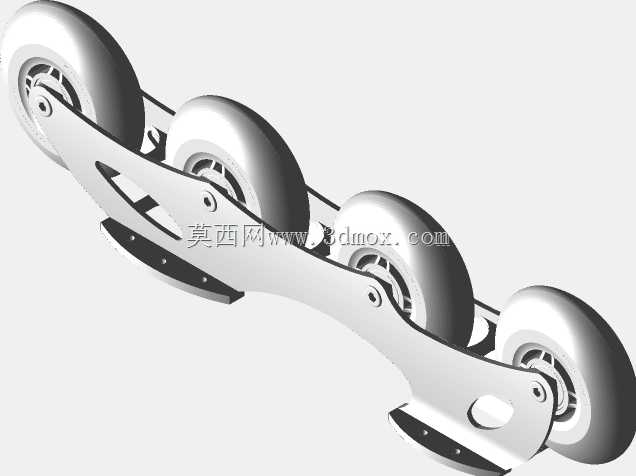

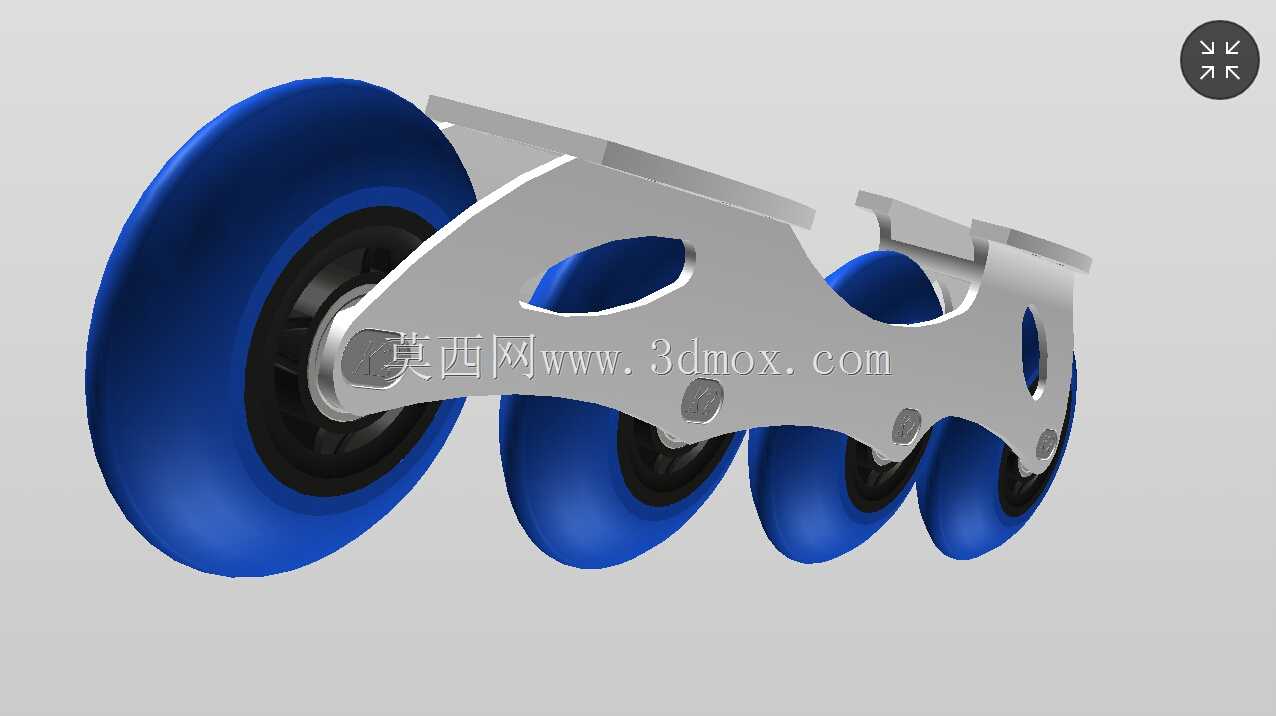

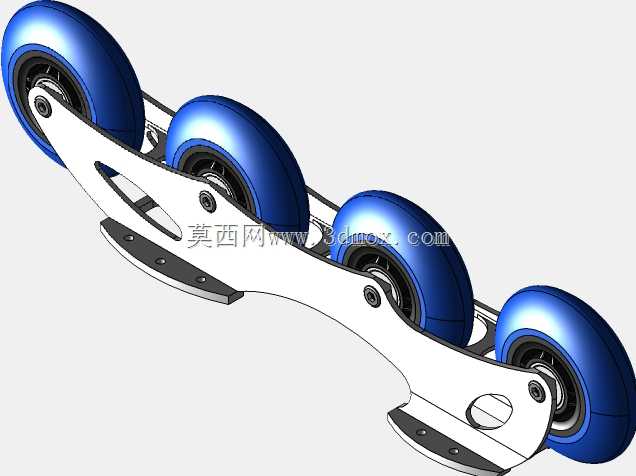

该结构为直排轮滑鞋的核心承载刀架部件，是连接鞋靴与滚轮组的关键受力构件，在轮滑运动场景中承担人体重量传递、运动载荷缓冲、轮组定位支撑的核心作用，广泛适配休闲刷街、平花技巧、速滑竞速等不同轮滑运动场景的使用需求。从功能特性来看，刀架采用双侧分体式镂空框架结构，整体沿长度方向设置多组同轴轮轴安装孔，可根据使用需求适配不同直径、不同数量的滚轮排布，孔位同轴度公差控制在0.02mm以内，保证轮组转动无偏摆、滑行过程无额外阻力。刀架上部设置与鞋靴底部匹配的安装定位面，预留多组螺丝固定孔位，可适配主流市售轮滑鞋靴的底部安装孔距，安装边界覆盖成人款轮滑鞋常用的230mm-280mm刀架长度区间，安装面平面度公差不超过0.03mm，避免装配后出现应力集中导致的架体变形。设计过程中优先考虑运动载荷下的结构强度与轻量化平衡，架体主体采用变截面薄壁结构，在轮轴安装位、鞋靴固定位等应力集中区域做局部加厚处理，非受力区域做弧形镂空减重，在保证架体抗冲击、抗扭转性能满足运动需求的前提下，尽可能降低整体重量，减少滑行过程中的下肢负重。架体边缘全部做圆角过渡处理，避免尖锐棱角在运动过程中造成磕碰损伤，底部前后两端设置耐磨摩擦块安装位，可适配刹车块的加装需求，满足滑行过程中的减速制动需求。从结构受力角度分析，刀架的弧形轮廓设计贴合轮滑运动时的受力传导路径，可将跳跃落地时的冲击载荷沿架体弧形结构均匀分散至各个安装点位，避免局部应力过大导致的架体断裂，双侧对称的框架结构可有效抵消侧向滑行时的扭转力矩，保证做平花动作、侧向变向时的结构稳定性，不会出现架体侧倾变形的问题。轮轴安装孔采用沉孔设计，可将轮轴螺栓完全埋入架体内部，避免螺栓外露造成的剐蹭问题，同时保证轮轴安装后的轴向定位精度，防止轮组在高速滑行过程中出现轴向窜动。
