五轮直排轮滑鞋刀架轮组结构设计

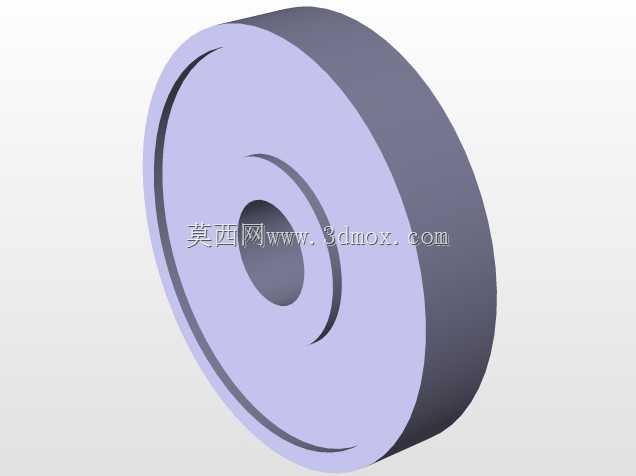

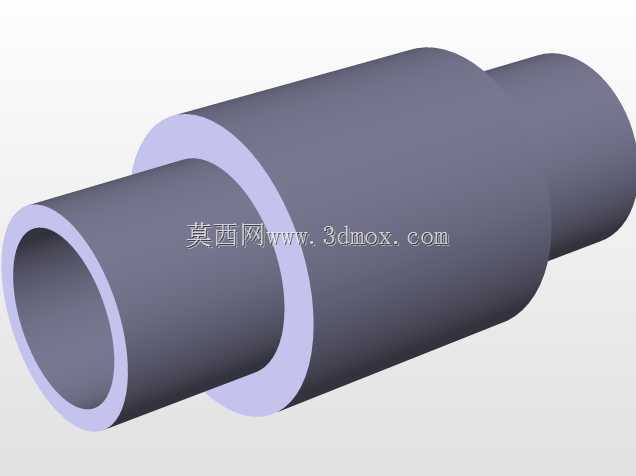

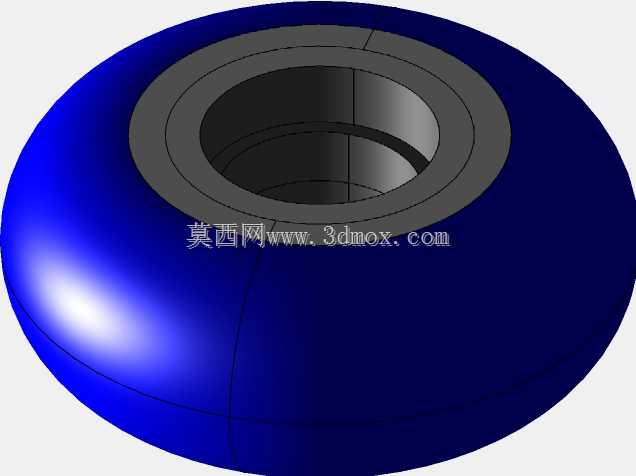

这套直排轮滑的刀架轮组结构，主要面向休闲轮滑、平地花式滑行以及日常通勤滑行场景使用，核心作用是承载使用者体重，传递滑行过程中的蹬踏作用力，同时保障轮组转动顺畅，抵消滑行过程中来自路面的小幅颠簸冲击。从功能特性来看，整体采用一体式刀架承载结构，五轮排布的设计相比常规四轮结构拥有更长的接地支撑跨度，高速滑行时的直线稳定性更优，同时单轮接地比压更低，在粗糙铺装路面上的滚动阻力更小，过细小路面接缝、碎石障碍时的通过性也更好。刀架主体采用镂空减重设计，在安装绑带、鞋体固定的位置做了局部加厚加强，既控制了整体重量，又避免了受力集中位置出现结构断裂风险。设计过程中首先确定的是轮组安装的同轴度要求，每一组轮轴安装孔的中心距公差控制在0.02mm以内，保证五个轮子安装后转动平面完全一致，不会出现偏磨、蹭架的问题；刀架上部的鞋体安装槽采用长槽孔设计，可适配不同尺码的轮滑鞋上鞋固定孔位，安装时可根据使用者的滑行习惯微调前后重心位置，偏向平花玩法的使用者可将安装位置靠前提升转向灵活性，偏向刷街通勤的使用者可将安装位置居中提升高速稳定性。安装边界方面，刀架整体长度适配39到43码的常规轮滑鞋上鞋安装尺寸，轮径选择统一规格的高弹PU轮，轮与刀架侧壁之间预留1.5mm的间隙，既不会出现轮组晃动的旷量，也不会因为温度变化导致轮体膨胀后蹭到刀架；轮轴采用标准穿钉结构，维护时只需用常规内六角工具即可完成轮组拆卸、轴承更换操作，不需要特殊工装。刀架的下边缘做了圆弧过渡处理，做侧倾压刃动作时不会出现刀架蹭地卡滞的问题，轮组排布的前后两端做了上翘设计，做急停、单轮点地动作时可以顺畅过渡，不会出现硬磕碰。结构受力仿真阶段重点验证了垂直冲击载荷下的刀架形变，在100kg静载荷下刀架最大形变量不超过0.1mm，反复蹬踏的疲劳载荷测试下，安装孔位置不会出现开裂变形，完全满足日常高频使用的强度要求。
