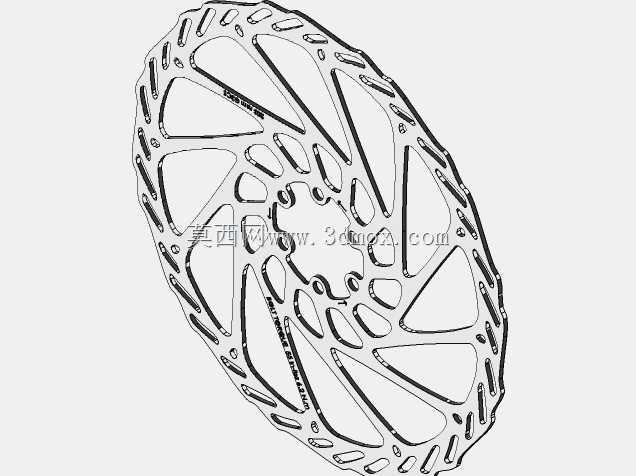

Avid G3清洁型203mm山地车盘式制动转子结构

　　山地越野骑行场景中，制动系统的可靠性直接决定骑乘安全与操控极限，这款203mm规格的清洁型盘式制动器转子，是为大轮径山地车重度越野、长距离下坡工况设计的核心制动部件。不同于小规格碟片，203mm的外径尺寸能提供更长的制动力臂，在相同夹器夹紧力下可输出更大制动扭矩，适配Enduro、DH等需要频繁高强度制动的骑行场景，能有效缓解长下坡制动过程中的热衰减问题。

　　从结构设计思路来看，这款转子采用了镂空辐条式的主体结构，并非单纯为了减重：一方面，大面积的镂空缝隙可以在车轮转动过程中形成持续的空气对流通道，快速带走制动摩擦产生的热量，避免高温导致的制动力衰退、碟片形变问题；另一方面，镂空结构可以在制动过程中让摩擦产生的粉尘、骑行中沾染的泥水顺着缝隙排出，也就是清洁型设计的核心逻辑——减少杂质在碟片与来令片之间的残留，避免摩擦面夹杂硬质颗粒导致的制动异响、来令片异常磨损，同时也能降低湿滑路况下碟片表面水膜对制动效能的影响。

　　在安装边界上，这款转子采用标准六钉安装接口，适配市面上绝大多数主流山地车花鼓的安装座，安装孔位的位置度公差严格控制在行业通用标准范围内，能保证安装后碟片的端面跳动量处于合理区间，避免蹭碟问题。转子的摩擦面宽度做了针对性匹配，兼容同系列的油压碟刹夹器，摩擦区域的厚度均匀性经过结构优化，在保证制动摩擦力输出平稳的同时，兼顾了结构强度，避免大制动力下碟片出现翘曲变形。

　　从实际使用的功能特性来看，转子外缘做了连续的切边与散热槽设计，除了辅助散热之外，还可以在制动初期快速刮除来令片表面的附着杂质，让摩擦面快速进入最佳咬合状态。辐条的排布采用了非对称的流线型设计，在转动过程中可以降低空气阻力，同时不同宽度的辐条结构可以打散制动过程中产生的共振频率，避免高速制动时出现高频啸叫。转子中心的安装区域做了加厚处理，提升安装位的结构强度，避免多次拆装或者大扭矩冲击下出现安装孔滑牙、形变的问题，延长部件的使用寿命。

　　在结构建模过程中，需要重点关注摩擦面的平面度要求、安装孔的同轴度公差，以及镂空位置的应力分布——尤其是辐条与摩擦环、中心安装座的连接位置，是制动过程中应力集中的核心区域，圆角过渡的设计直接决定了转子的抗疲劳强度，避免长期交变载荷下出现辐条断裂的问题。同时，碟片的整体厚度设计兼顾了散热效率与结构刚性，过薄容易出现热形变，过厚则会增加不必要的簧下重量，影响轮组的转动灵活性。
