禧玛诺160mm中心锁山地车碟刹制动盘

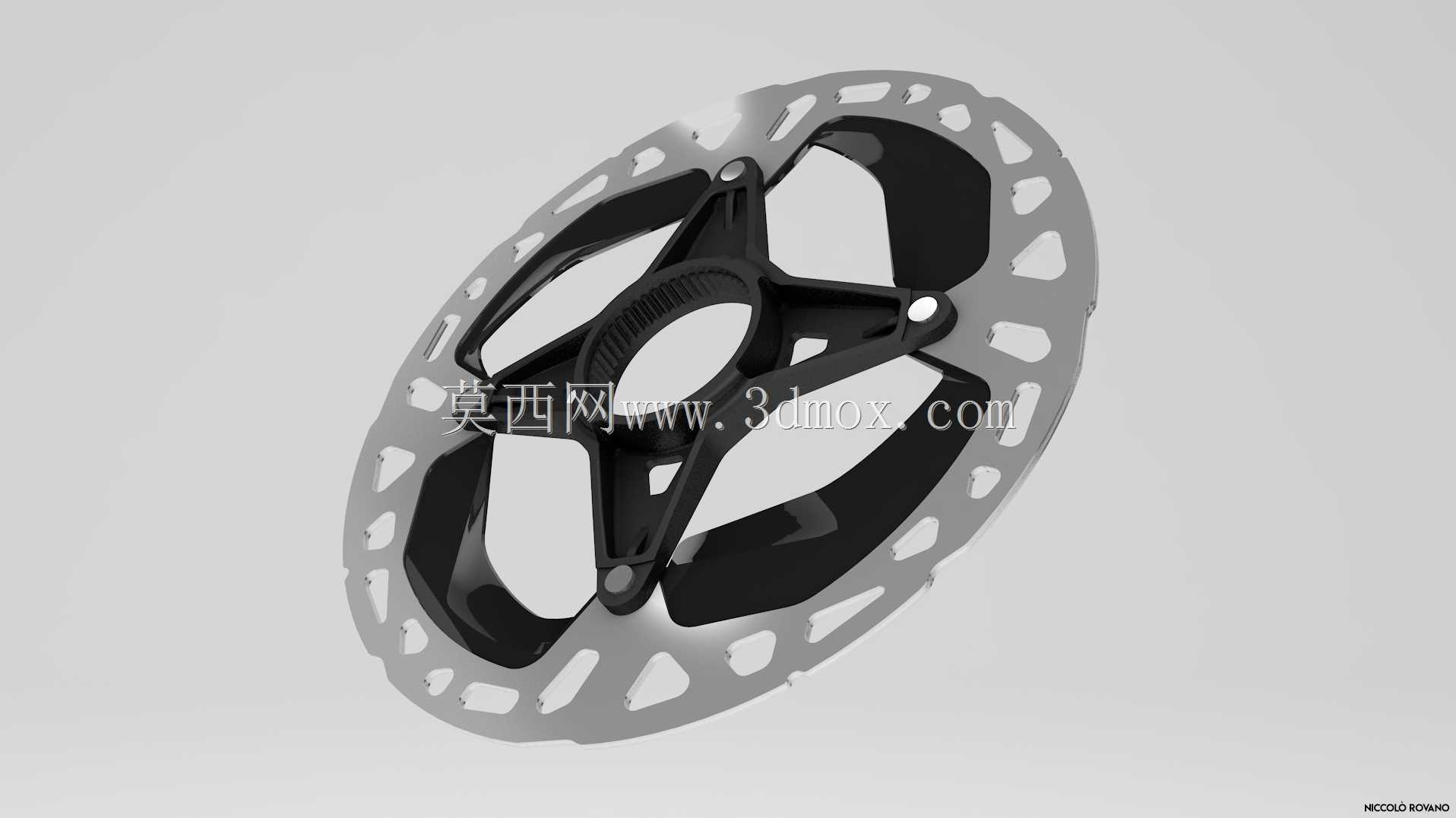

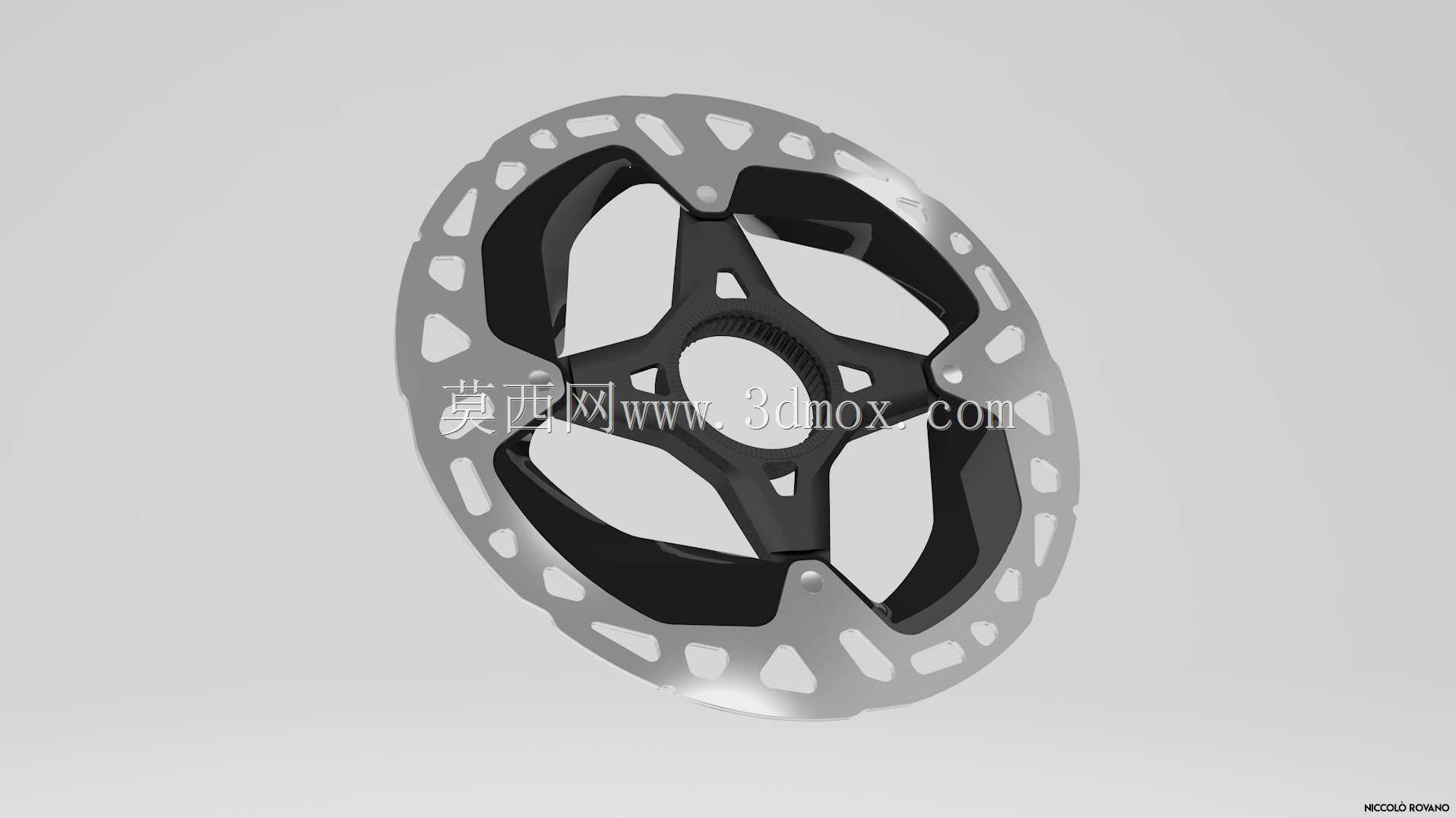

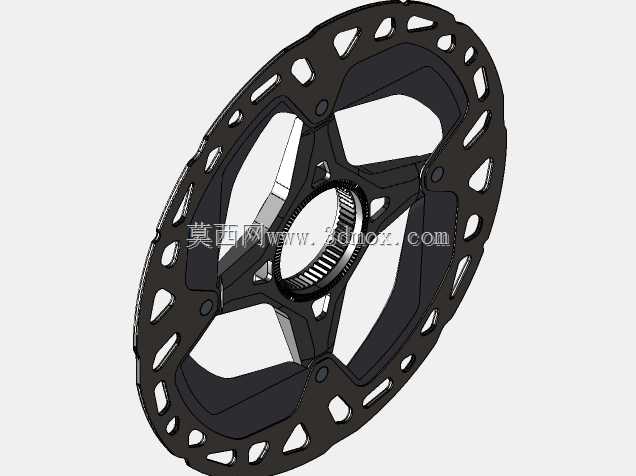

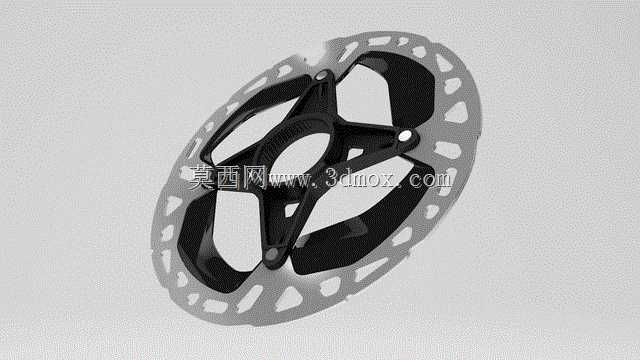

这款中心锁结构的碟刹制动转子，适配禧玛诺XTR MT900、XT MT800等系列山地车制动系统，标称有效制动直径160mm，是山地越野、日常通勤骑行场景里承担车轮减速、锁止功能的核心安全部件。日常骑行过程中，制动卡钳会夹紧转子两侧摩擦面，通过摩擦力将车轮转动的动能转化为热能耗散，实现车辆减速或驻车，其结构可靠性直接决定骑行制动的响应速度与安全冗余。建模过程依托卡钳实测尺寸逆向推导完成，针对散热镂空结构、中心锁花键配合位做了重点还原，考虑到逆向测量的精度局限，部分超薄散热鳍片、边缘减重切口的微小过渡特征未做完全复刻，可满足结构装配验证、制动系统布局模拟的使用需求。从安装边界来看，中心锁花键规格与同系列花鼓锁止结构完全匹配，安装时仅需配合锁盖即可完成轴向固定，相比六钉锁止结构，中心锁结构安装对位更便捷，高速制动时的动平衡表现更稳定，能减少高速下坡制动时的刹车抖动问题。转子整体采用分层结构设计，外侧摩擦环带布置了多组不规则镂空切口，既可以降低转子整体转动惯量，减少轮组驱动负担，也能在连续制动时通过镂空结构引导气流穿过摩擦面，带走制动产生的高温，避免长下坡制动时摩擦面温度过高导致制动力热衰减。内侧支撑辐条采用五辐式镂空布局，在保证结构刚性、支撑外侧摩擦环不发生形变的前提下，尽可能去除冗余材料，降低转子整体重量。摩擦面的平面度公差控制在合理范围内，能保证卡钳来令片与摩擦面均匀接触，避免制动时出现偏磨、异响问题。在整车设计阶段，该模型可用于校核车架后叉、前叉的制动安装位间隙，确认卡钳与转子的配合位置是否存在干涉，也可用于轮组组装的装配模拟，验证中心锁结构与花鼓的配合行程是否满足安装要求。需要注意的是，逆向建模得到的薄翼结构、微小倒角特征仅做外观示意，若用于制动性能仿真、疲劳强度分析，需要针对薄壁区域做进一步的尺寸校准与材料参数赋值，才能保证仿真结果的准确性。
