自行车盘刹转换垫片支架结构设计

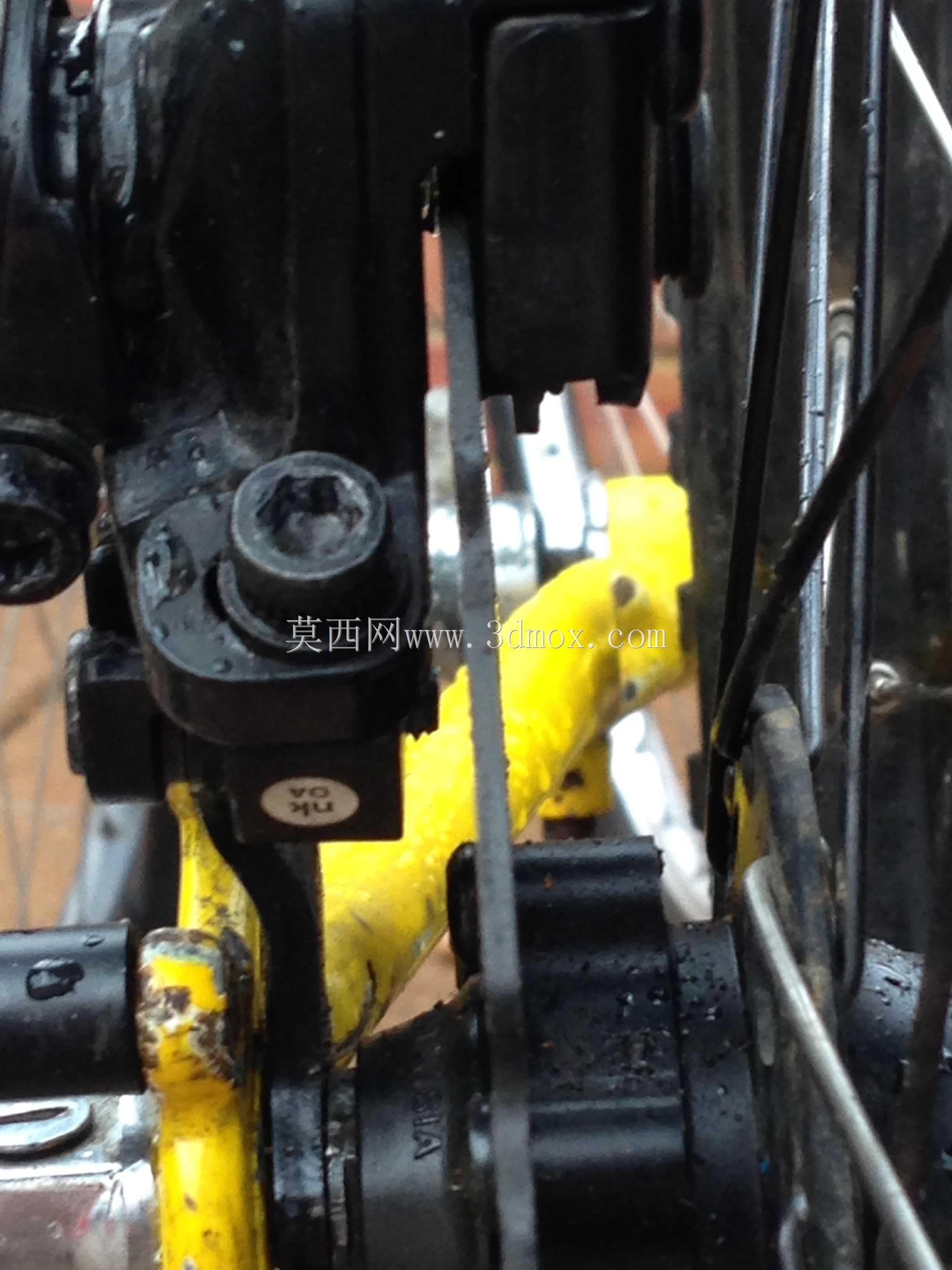

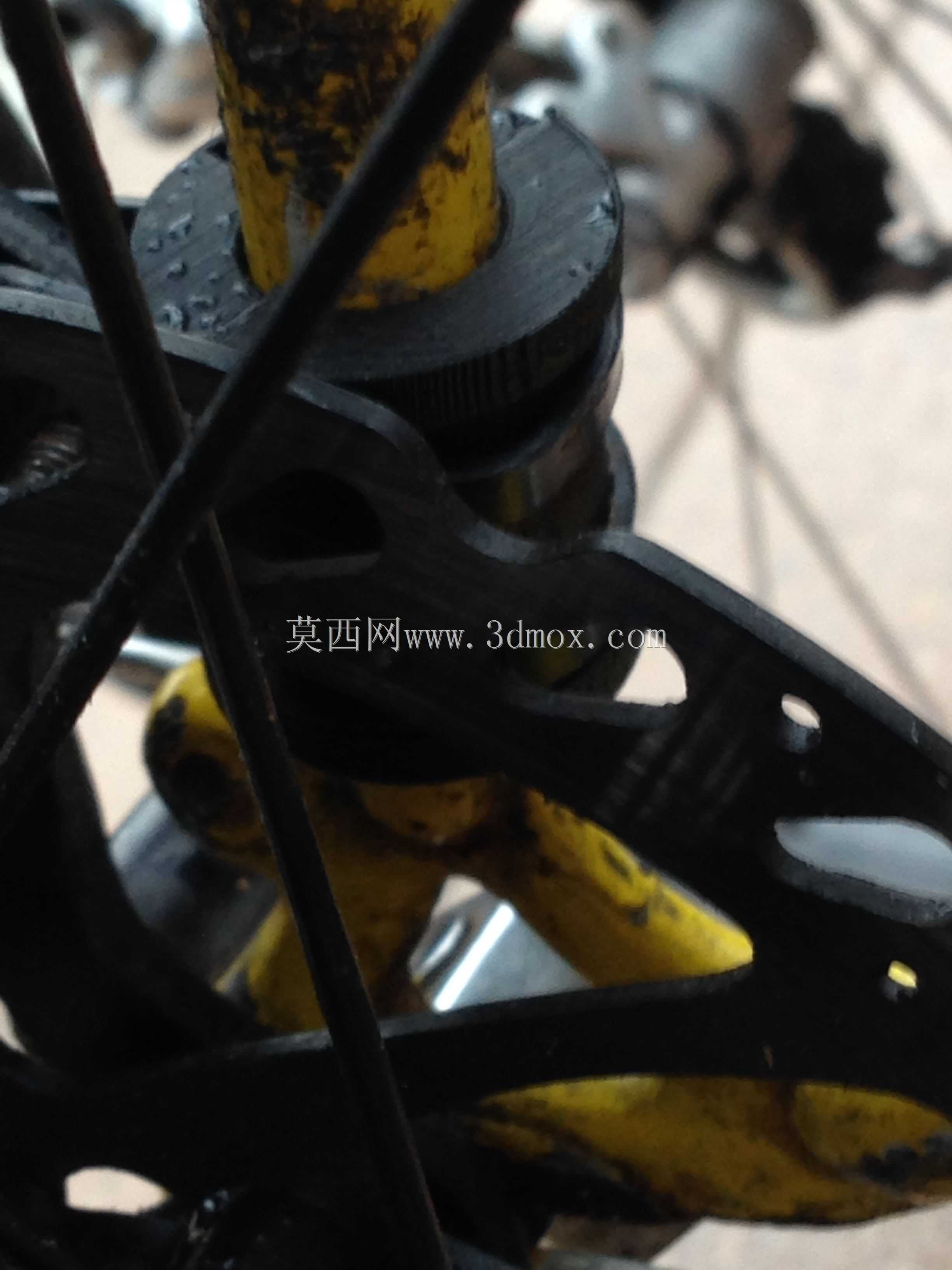

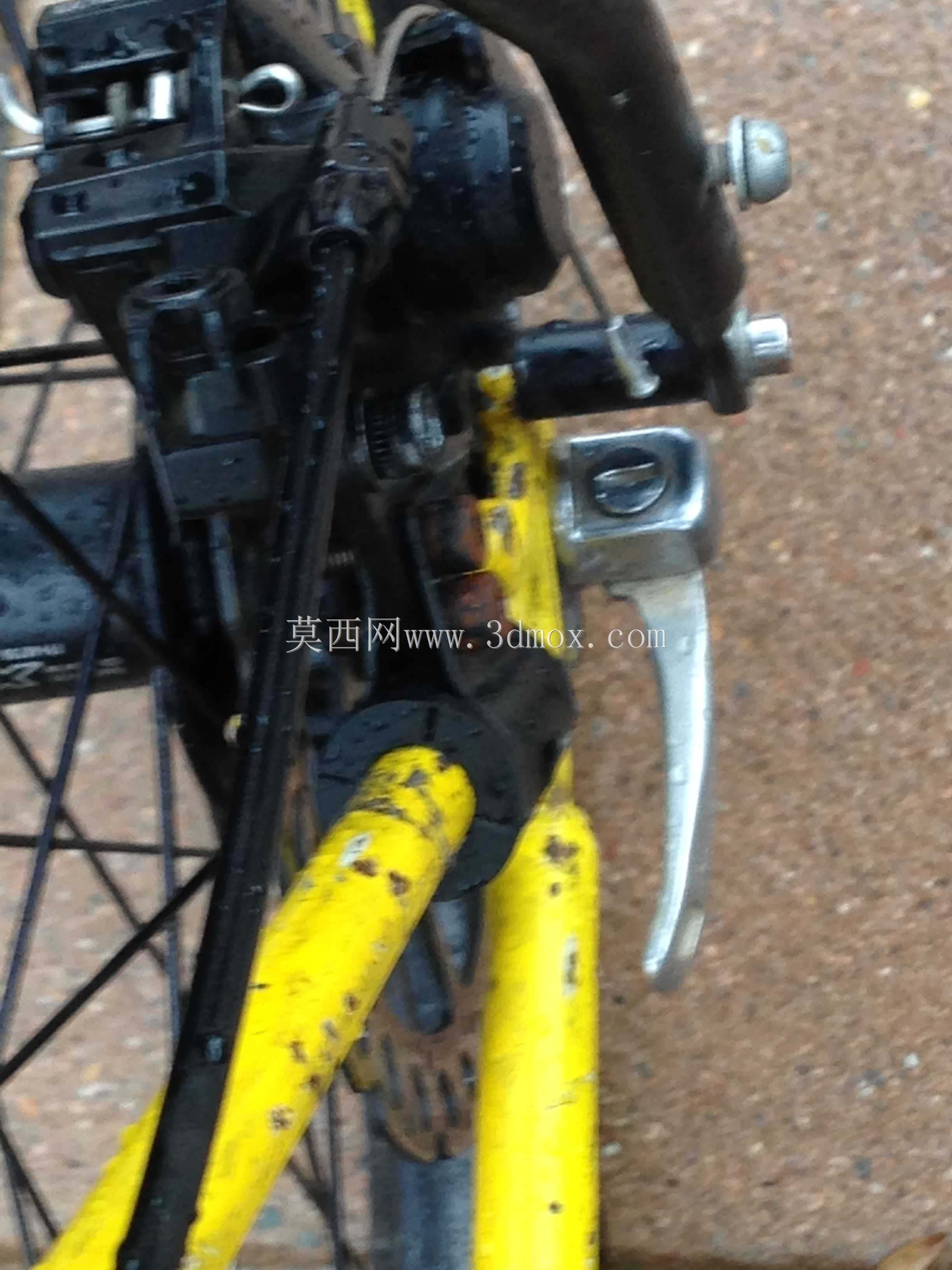

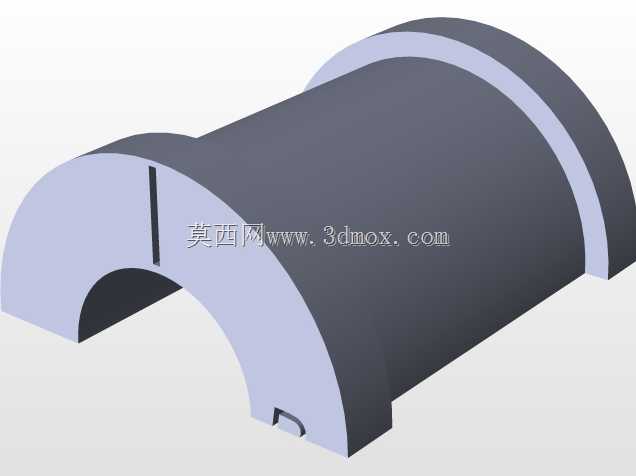

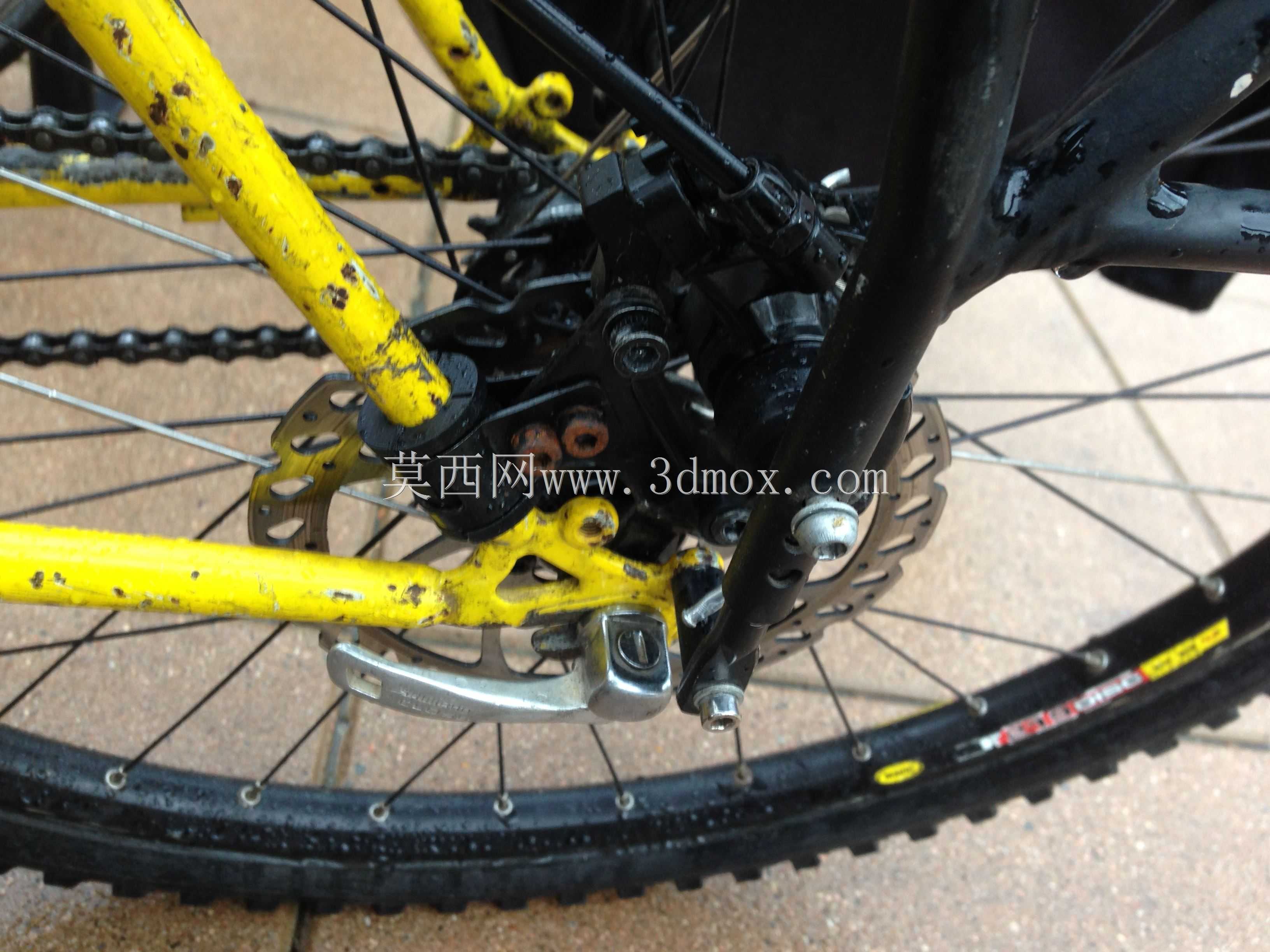

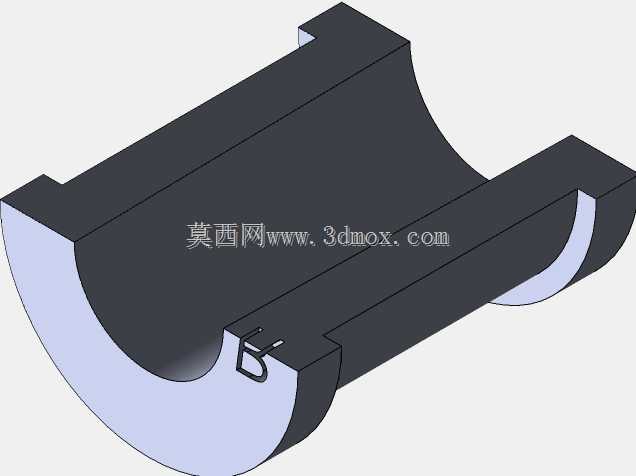

在老式钢架自行车的盘式制动改装场景中，市售的转换支架常出现卡钳安装角度偏移、定位间隙过大的问题，直接导致制动摩擦片贴合不均、制动力输出不稳定，甚至出现蹭碟、制动异响等故障，这套转换垫片支架正是针对这类改装痛点开发的适配结构。从实际安装边界来看，老式钢架自行车后三角的座管直径存在一定的公差范围，市售转换套环往往无法完全匹配不同年份车型的管径差，这套垫片支架首先通过套环结构填充安装套环与车架管之间的冗余间隙，避免支架在制动受力时出现径向窜动，同时为套环提供垂直于车架管轴线的平直支撑面，从安装基准上修正卡钳的定位角度，不需要对车架本身的安装角度做任何打磨或改动，就能让制动卡钳的安装位置与碟片的摩擦面完全平行。结构设计上区分了上下适配面，底部支撑面做了收窄处理，顶部设置定位线条作为安装对位标识，安装时只需将标识线对齐车架管的顶部母线，就能快速找准安装角度，避免人工对位出现的角度偏差。材料选用上适配常规的工程塑料加工工艺，成型后的结构强度足够承受制动时的径向剪切力，同时垫片与车架管接触的面可以起到隔离防护作用，避免金属支架直接接触车架漆面造成长期使用后的磨损掉漆。实际装车验证中，这套结构可以让卡钳定位精度大幅提升，相比直接安装市售支架的状态，制动卡钳的刚性支撑表现更优，制动时的卡钳形变量更小，制动力传递更直接。适配范围覆盖多数80-90年代生产的钢架自行车，只要后三角安装位置的管道直径处于适配区间内，都可以通过这套垫片支架完成盘式制动器的改装安装，不需要额外定制专用转换座，大幅降低老式车型的盘刹改装门槛。建模过程中充分考虑了安装时的公差补偿，垫片的厚度经过多轮装车调试确定，既不会因为过厚导致卡钳安装位置超出碟片摩擦范围，也不会因为过薄无法填补间隙，安装时只需按照对位标识放置垫片，再依次锁紧支架固定螺丝即可完成定位，不需要反复调整卡钳位置来对齐碟片，能有效缩短改装调试的时间。
