BITalino生理采集设备滑入式防护外壳

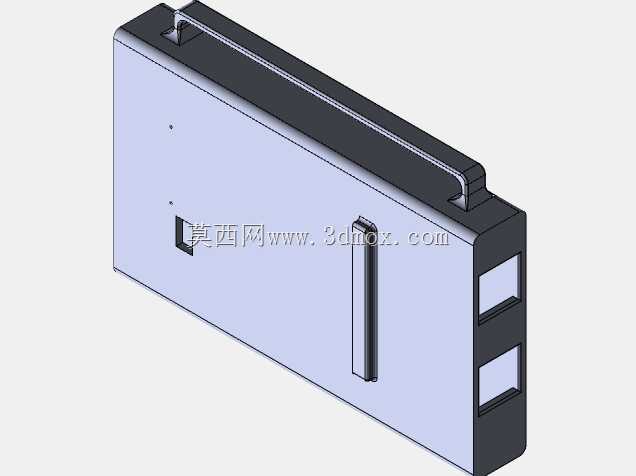

　　这款防护外壳是针对BITalino生理信号采集板卡设计的外置防护结构，日常应用场景覆盖可穿戴生理监测设备的外场测试、教学实验场景下的板卡防护、个人DIY健康监测装置的集成封装，能够避免裸露电路板在携带、使用过程中遭遇磕碰、引脚剐蹭、汗液侵蚀等问题。从结构设计逻辑来看，整体采用滑入式腔体结构，板卡可从壳体一端直接推入腔体完成预装，不需要额外设计复杂的卡扣结构，降低了加工与装配的复杂度；端盖部分预留了两种固定方式的适配空间，既可以依靠端盖与壳体侧壁的过盈配合产生的摩擦力实现免工具固定，也可以在需要更高连接可靠性的场景下，通过小螺丝完成端盖与壳体的锁止，适配不同使用场景下的拆装需求。

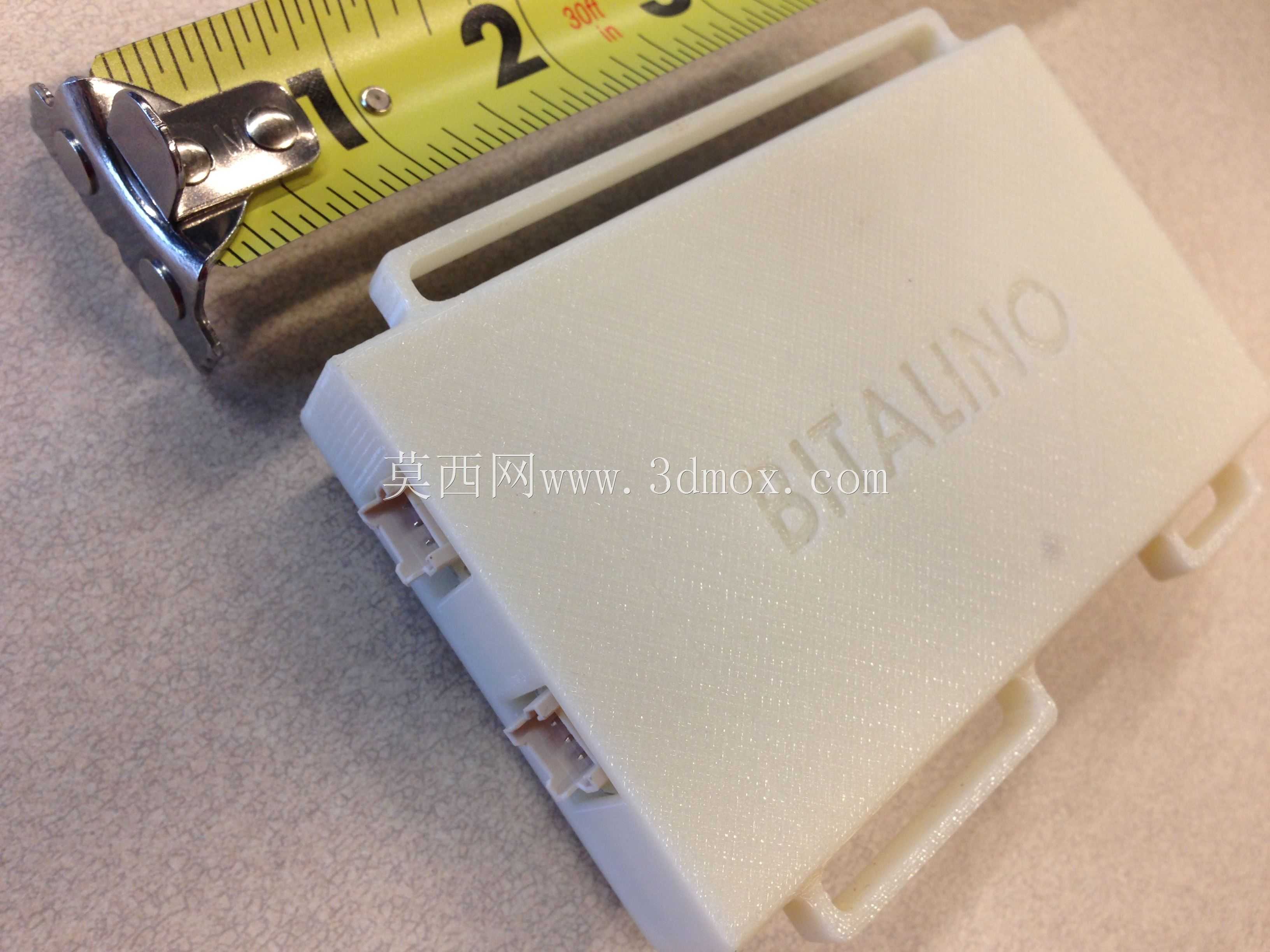

　　设计阶段针对板卡的接口位置做了精准的避让，壳体侧端预留的两个矩形开口完全对应板卡的外接接口位置，不会遮挡ECG等生理信号采集的外接端口，同时壳体表面预留的长条形开槽对应板卡的状态指示区域，可直接观察板卡的运行状态，不需要额外开孔调整指示灯位置。考虑到开源硬件用户的加工适配性，设计时将壳体的公差控制在较小范围，若采用FDM3D打印等精度稍低的加工方式制作时，仅需要适当放大外壳尺寸即可完成适配，不需要重新调整整体结构比例。

　　安装边界方面，壳体内腔尺寸完全匹配BITalino板卡的外形轮廓，滑入行程刚好覆盖板卡整体长度，端盖闭合后不会出现板卡在腔体内晃动的问题；壳体侧壁厚度均匀，既能够保证日常磕碰下的结构强度，也不会过度增加整体外形尺寸，适配可穿戴场景下的轻量化佩戴需求。壳体顶部的凸起结构对应板卡的顶部连接端口位置，做了局部加厚处理，避免频繁插拔外接导线时造成壳体端口处开裂，同时凸起结构也可作为滑入装配时的定位标识，方便用户快速识别板卡的推入方向。

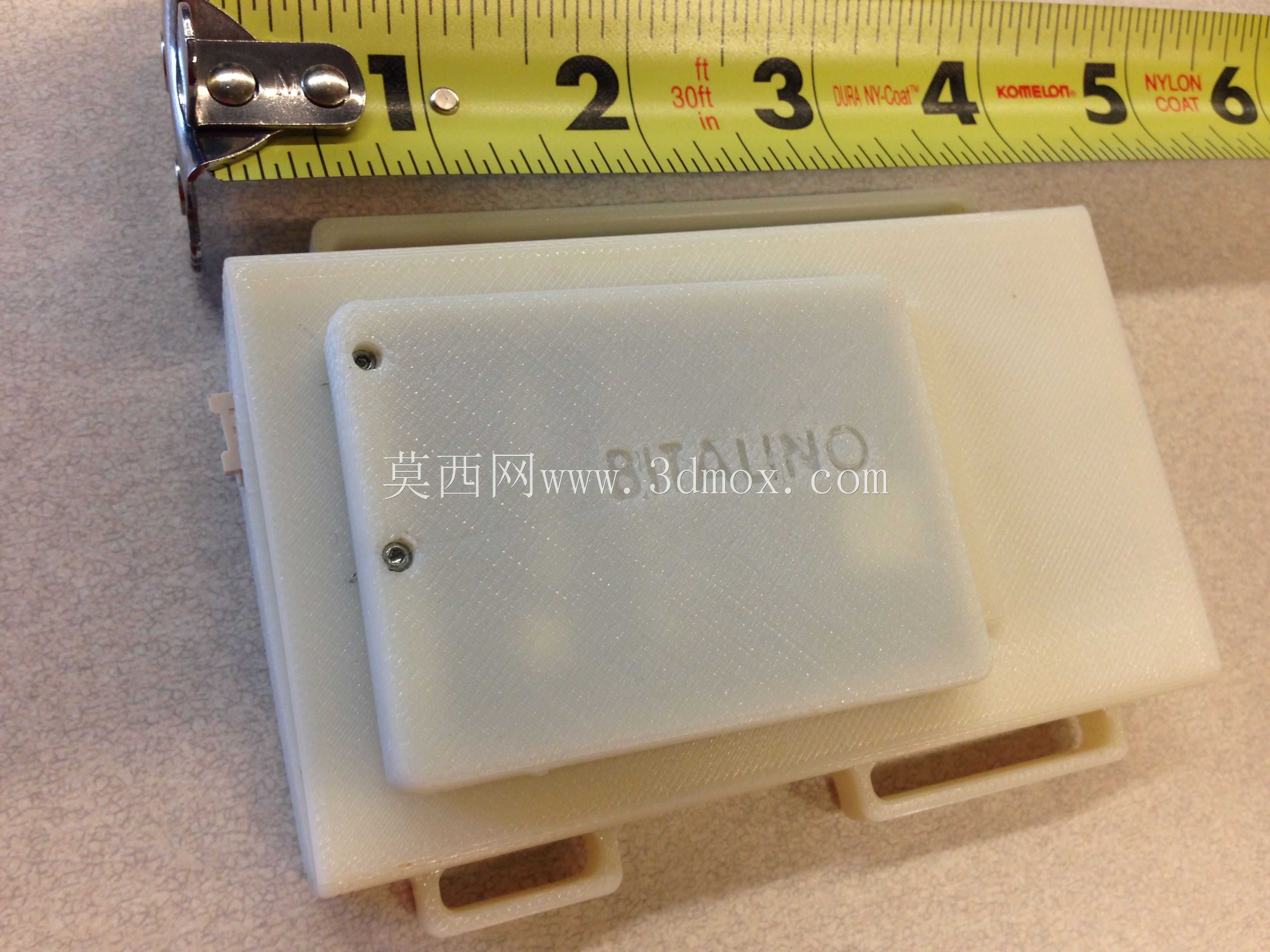

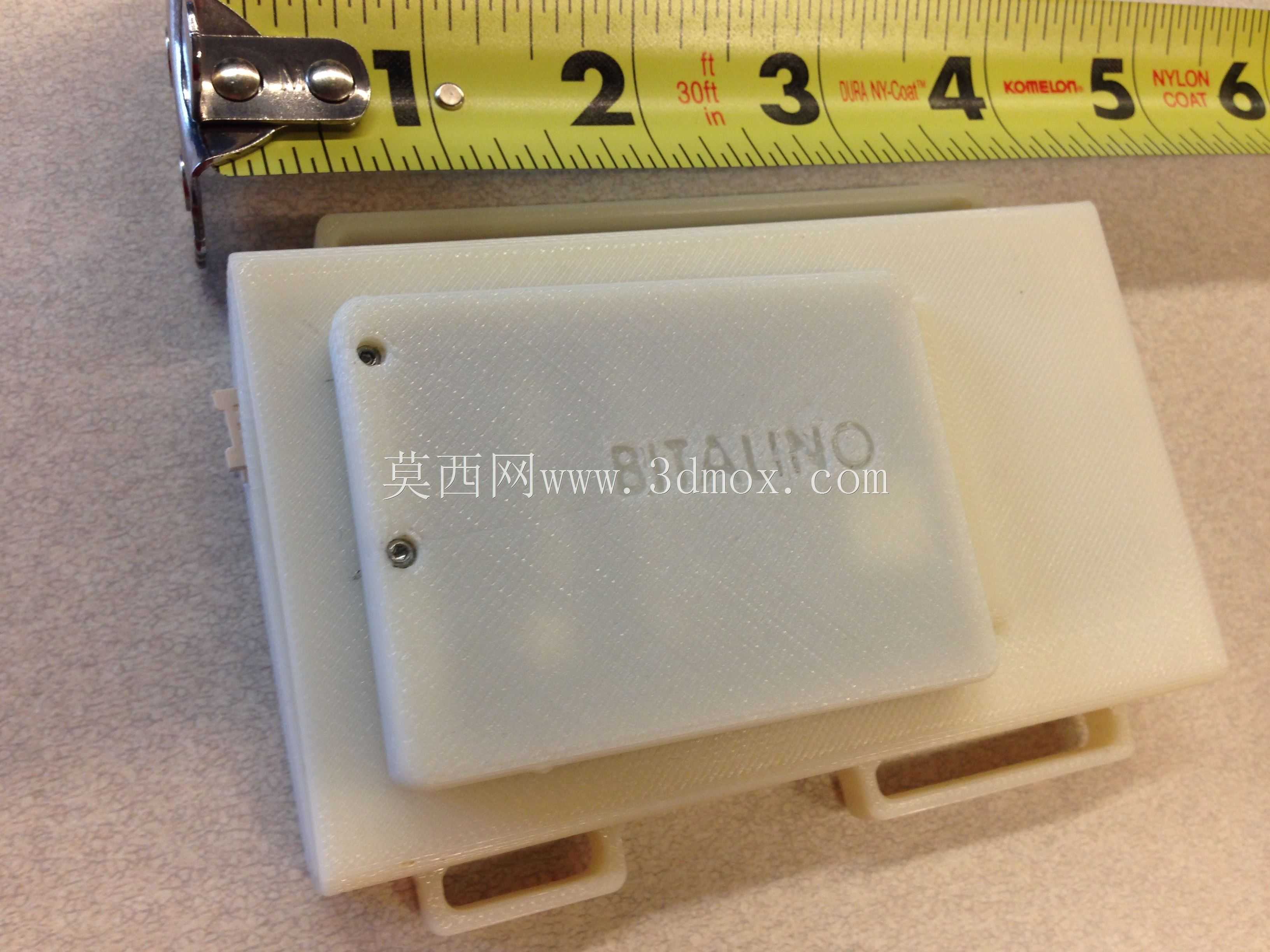

　　在实际使用中，这款外壳可以直接将裸露的电路板完全包裹，仅露出必要的外接接口与状态观察区域，既能够满足日常携带时的防护需求，也不会影响设备本身的信号采集与外接功能，适合开源硬件开发者、生理信号实验教学场景下的板卡防护使用，不需要额外定制复杂的封装结构，直接加工即可完成装配。
