适配Xproducts Can加农炮的M15瞄准支架结构

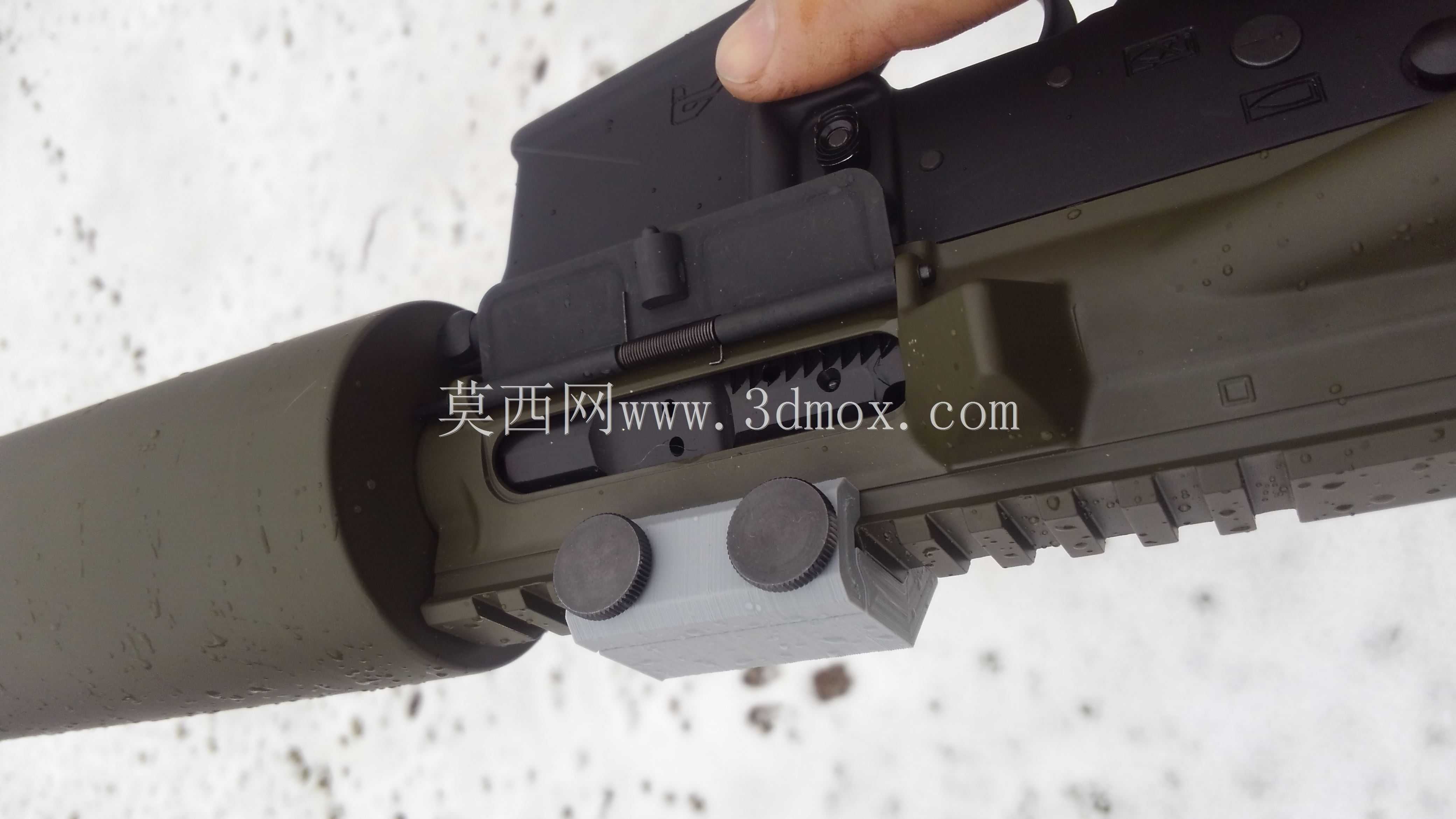

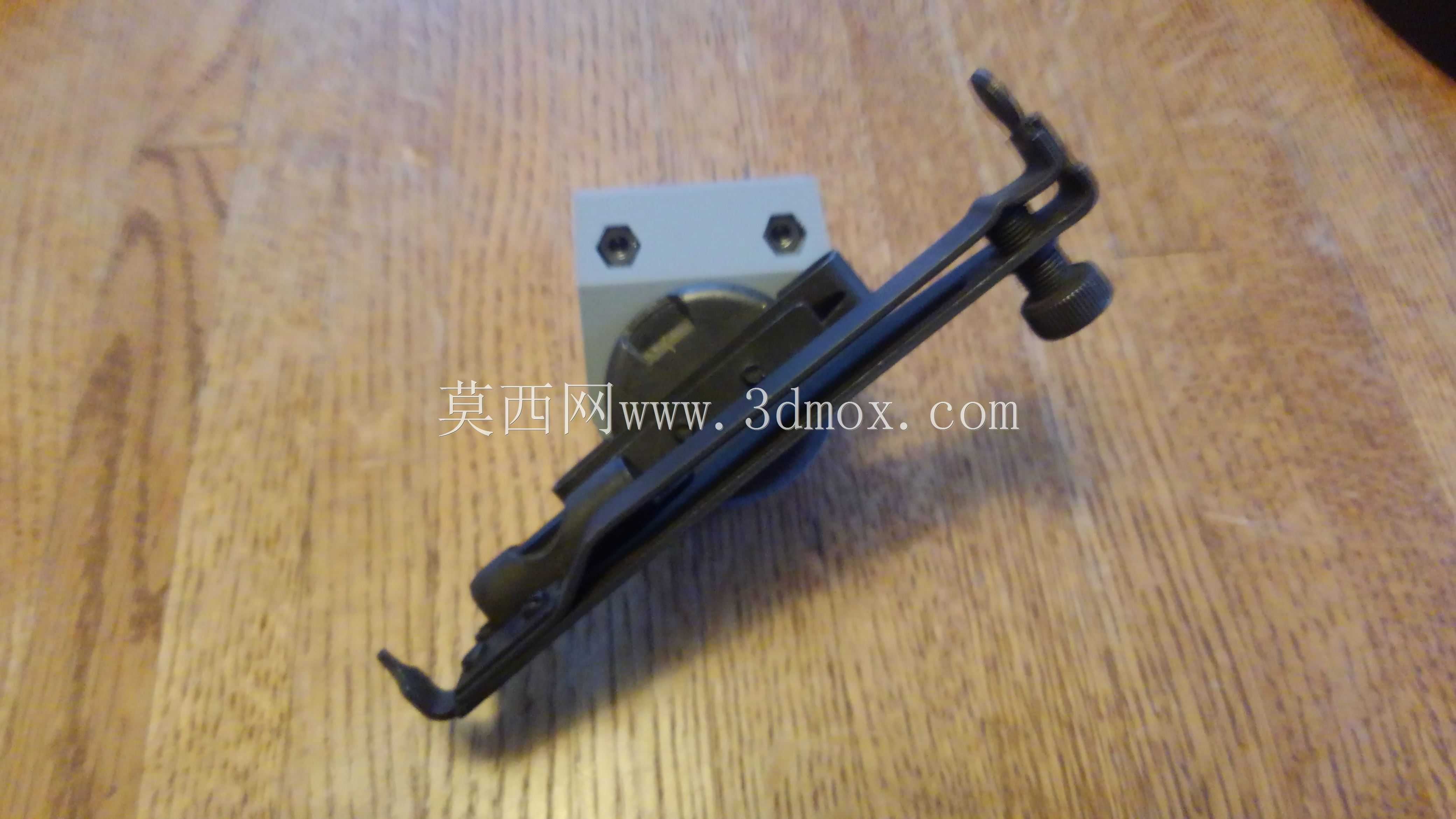

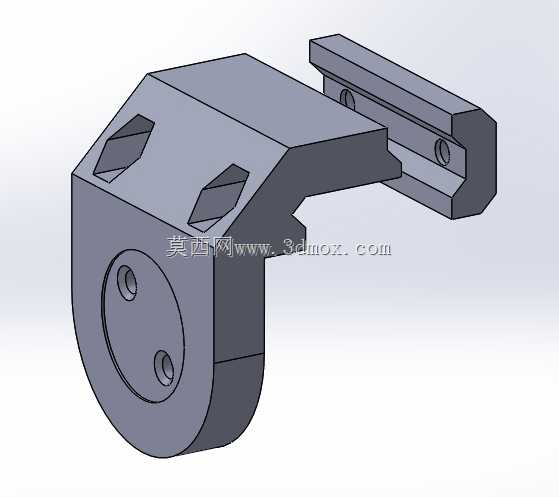

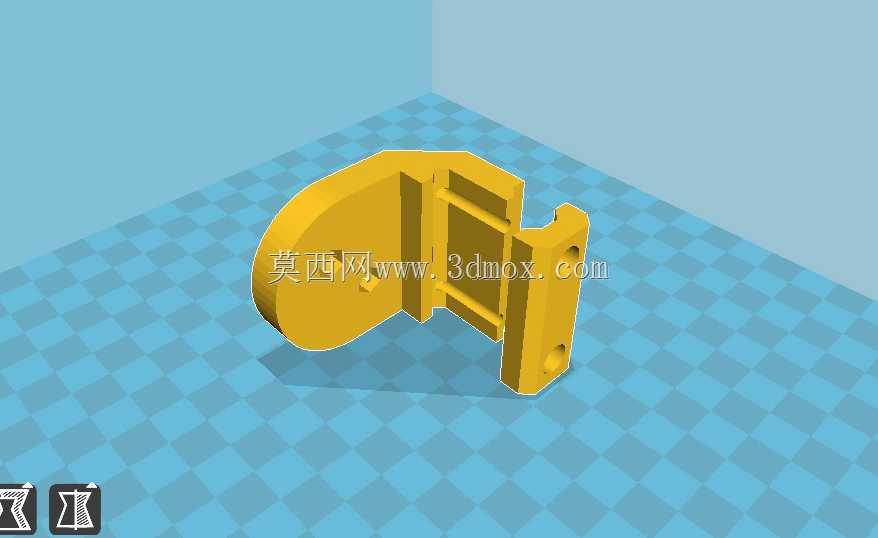

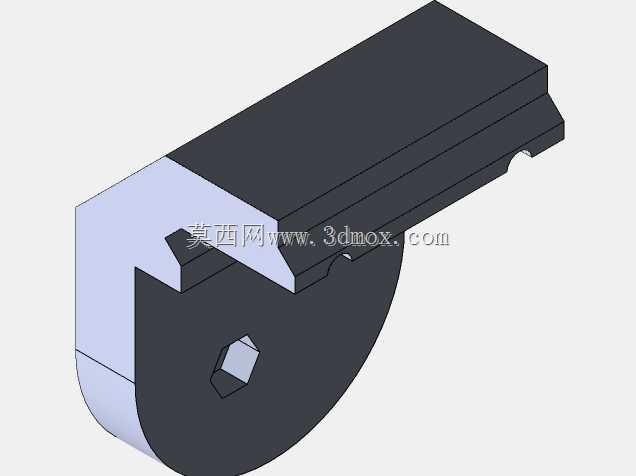

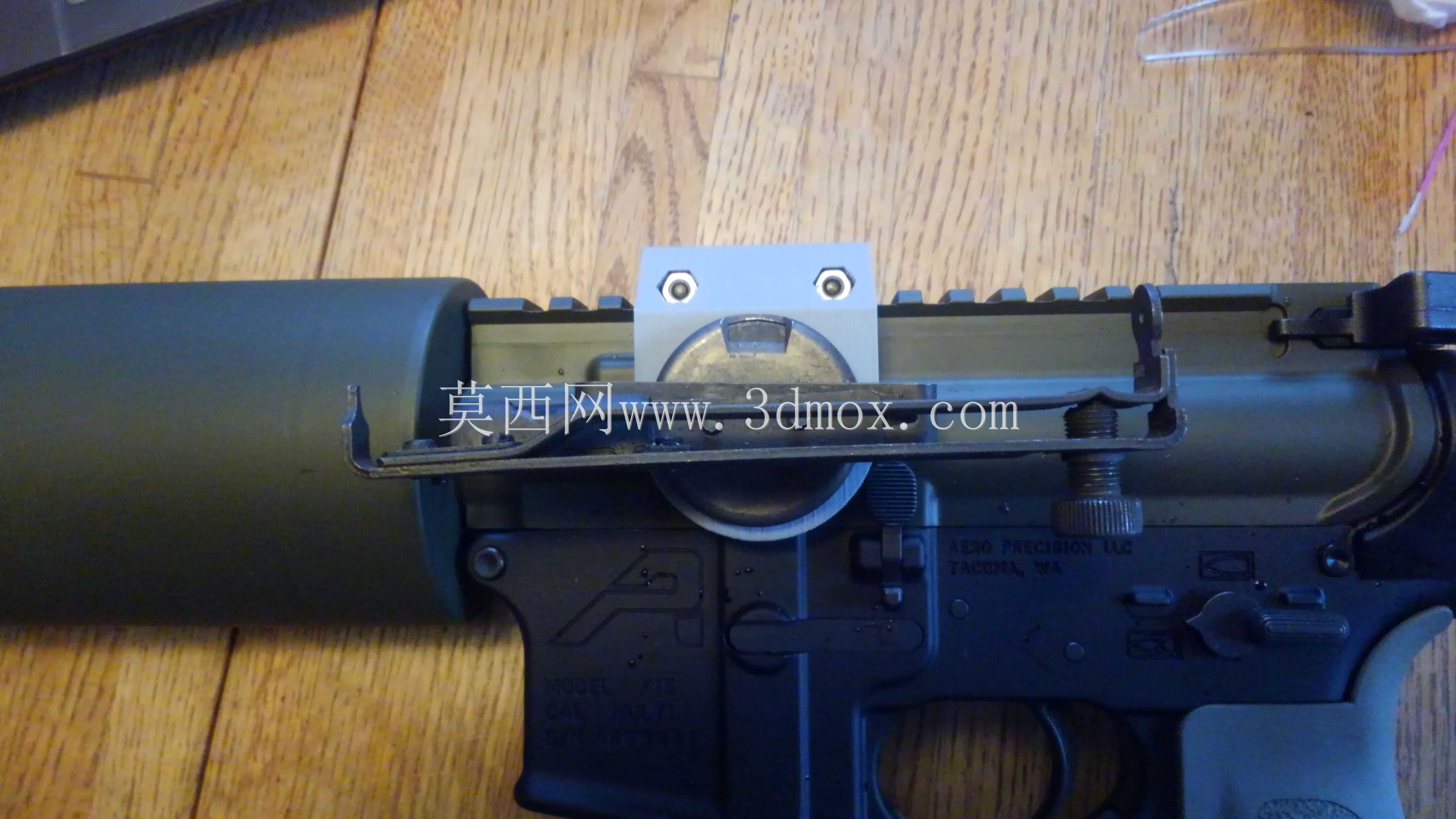

这款瞄准支架核心适配STANAG标准导轨接口，主要用于将存量M15四象限瞄准具集成到Xproducts Can加农炮、T恤发射器、平顶球类发射器这类设备上，解决老款瞄准具与现有发射设备接口不匹配的安装痛点，在休闲战术体验、民用娱乐发射设备改装场景中，能让老旧瞄准具重新获得使用价值，无需额外采购适配性差的新型瞄准配件。从结构设计逻辑来看，整套结构包含主支架与两类配套夹具，分别对应不同的安装锁紧需求：其中一类夹具设计为埋头孔结构，适配指定规格的指旋螺钉，安装后螺钉头部完全沉入夹具平面，不会突出结构表面干涉瞄准视线或周边配件安装；另一类夹具预留通孔结构，可搭配垫圈、蝶形螺母或全螺纹直通孔件完成连接，适配不同厚度的安装基面，也方便用户根据手头现有紧固件灵活调整锁紧方案。设计过程中针对2层高度打印的直立安装场景做了结构优化，调整了安装孔的角度走向，将孔位与原始安装面设置为90度夹角，抵消M15瞄准具内置弹簧的较大预紧力，避免长期使用后孔位出现应力伸长变形，保证瞄准具安装后的位置精度，不会出现瞄准点偏移的问题。安装后瞄准具与支架贴合度较高，支架的弧形基面完全匹配瞄准具的安装轮廓，不会出现安装缝隙导致的弧度偏差，瞄准基线保持平直稳定。紧固件选型上，主锁紧位置采用2个钢制凸起滚花头指形螺钉，规格为M4x0.7mm、长度25mm，搭配4个同规格不锈钢螺母，辅助定位位置采用2个同规格平头螺钉，所有紧固件均为市面通用标准件，替换维护成本极低，无需定制特殊规格配件。支架的导轨连接端采用标准STANAG导轨卡槽结构，卡槽尺寸完全符合通用战术导轨的安装公差，可直接卡入对应导轨后通过侧方锁紧结构固定，安装拆卸无需额外专用工具，徒手即可完成操作。主支架的瞄准具安装端设置两个定位销孔，与M15瞄准具的原有安装孔位完全对应，安装时可先通过定位孔完成预定位，再锁紧紧固件，避免安装过程中瞄准具出现转动错位，保证瞄准线与发射轴线的同轴度精度。整体结构的壁厚设计兼顾了强度与轻量化需求，受力较大的锁紧位置做了局部加厚处理，非受力区域做了适当的减薄挖槽，在保证安装刚性、避免射击震动导致结构变形的前提下，尽可能降低整体重量，不会给发射设备增加过多额外负载。
