二战M15发射器瞄准具木料孔定位工装

　　在老式军械维护与复刻作业场景里，经常会遇到木质瞄准具支座的孔位校准难题，尤其是二战时期列装的M15发射器配套瞄准具木料构件，其孔位对应关系没有统一的快速查阅索引，现场作业时往往需要反复翻阅技术手册核对对应编号的孔位参数，稍有偏差就会导致瞄准具安装错位，直接影响发射校准精度。这款定位模板就是针对这一现场痛点设计的专用定位工装，核心作用就是在木料构件加工、修复过程中，快速匹配对应技术编号的孔位位置，省去反复翻查手册、反复测量划线的冗余工序。从结构设计来看，模板采用L型折弯结构，折弯边可以直接贴合木料构件的侧边作为定位基准，无需额外加装夹紧定位件，作业时只要将模板折弯边抵紧木料的基准侧边，就能直接确定两个安装孔的相对位置，

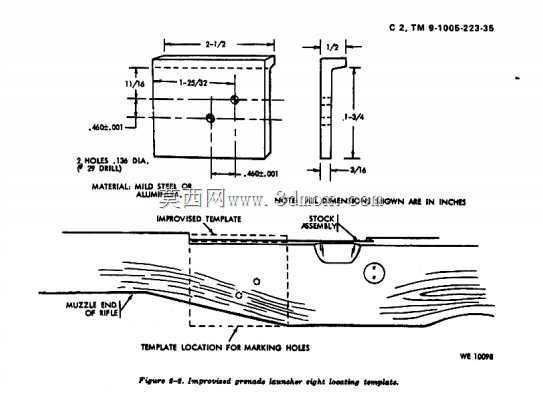

　　两个孔的中心距严格对应技术手册第7页标注的0.136英寸规格，适配29号钻头的加工尺寸，避免人工测量带来的尺寸偏差。模板顶面直接蚀刻了对应的技术编号TM9-1005-223-35，作业时不需要额外做标识区分，拿取模板时就能直接确认对应的适配构件型号，彻底解决了现场作业时记混不同编号对应孔位的问题，哪怕是刚接触军械维护的作业人员，也能通过模板上的蚀刻编号快速匹配对应构件，不会出现工装用错的情况。从安装边界来看，模板的平面段覆盖了瞄准具木料上两个安装孔的全部排布区域，折弯边的高度刚好适配木料构件的侧边厚度，贴合时不会出现晃动偏移，两个定位孔的位置做了轻微的沉边处理，钻头钻入时可以直接顺着孔位导向，不会出现钻头滑移跑偏的问题，

　　加工出来的孔位同轴度、位置度都能满足瞄准具的安装公差要求。在实际作业流程里，使用这款定位模板时，不需要提前在木料上做十字划线定位，只要将木料固定在台钳上，把模板的折弯边抵紧木料的基准侧边，调整到对应长度位置后用手按住模板，就可以直接用钻头顺着模板上的孔位完成钻孔作业，整个定位过程只需要几秒钟，相比传统的测量划线定位方式，作业效率能提升七成以上，同时还能避免人工划线、测量带来的累积误差，保证每一件修复或加工的瞄准具木料构件，孔位都能和原厂设计参数保持一致。设计这款模板的时候，没有多余的冗余结构，整体采用一体式结构，没有拼接焊缝或连接部件，长期使用不会出现结构变形导致的定位偏差，蚀刻的编号和孔位参数直接做在模板表面，不会因为长期摩擦、

　　接触油污出现标识磨损脱落的问题，哪怕在车间油污、木屑较多的作业环境里，也能长期保持标识清晰、定位精度稳定。针对木质构件加工的特性，模板的边缘都做了轻微的倒角处理，贴合木料时不会刮伤木料表面，也不会因为边缘毛刺影响定位基准的贴合度，两个定位孔的内径和常用钻头尺寸做了适配，钻孔时钻头和孔壁之间的间隙控制在合理公差范围内，既不会因为间隙过大导致孔位偏移，也不会因为间隙过小出现钻头卡滞的问题。在军械维护、老式装备复刻的作业场景里，这类专用定位工装往往不会出现在常规的工装采购目录里，都是一线作业人员根据实际作业中的痛点自行设计制作，这款模板就是完全从现场作业的实际需求出发，没有追求复杂的结构或花哨的功能，所有设计细节都围绕快速定位、减少出错、提升加工精度这几个核心需求，哪怕是没有太多加工经验的作业人员，也能借助这款模板快速完成瞄准具木料的孔位加工，不需要反复核对技术参数，大幅降低了这类老式装备构件修复的技术门槛，也能保证不同批次加工的构件都具备一致的安装精度，避免因为孔位偏差导致后续瞄准具校准出现问题。
