汽车外后视镜外观结构三维设计

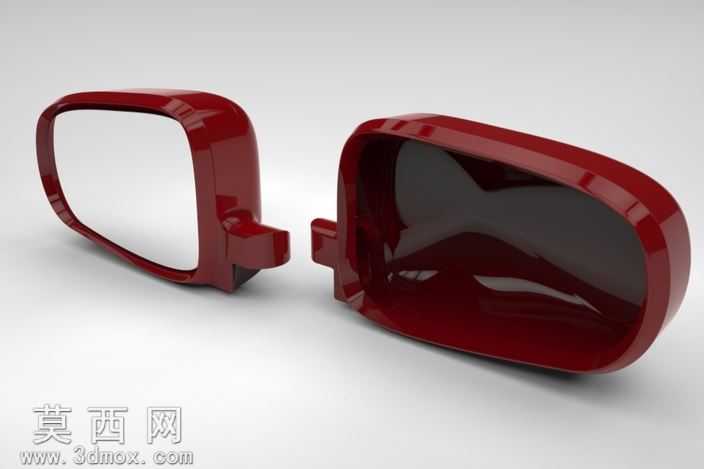

本作品为汽车外后视镜的三维数字化设计成果，建模阶段依托三维参数化设计逻辑完成全流程构建，首先以实车外后视镜的安装适配尺寸为基准，绘制镜壳、镜座连接端的二维轮廓草图，通过拉伸、放样、曲面修剪等基础建模指令搭建整体基础形态，针对镜壳边缘的圆角过渡、安装卡扣的卡位结构、镜圈与壳体的扣合缝隙等细节，采用曲面曲率连续调整的方式进行优化，确保整体曲面无破面、无褶皱，曲率变化符合汽车外饰件的空气动力学设计要求，能够有效降低车辆行驶过程中后视镜位置产生的风阻与风噪。材质与渲染环节，针对镜壳部分采用高光汽车烤漆材质，调整材质的反射率、粗糙度与清漆层参数，还原酒红色金属烤漆在不同光照环境下的质感表现，镜面部分采用高反射低粗糙度的镜面材质，模拟真实后视镜的反光效果，镜壳内侧的遮光区域采用半哑光深色塑料材质，区分内外侧的材质差异，渲染阶段搭建三点布光系统，主光源模拟自然光照射角度，辅光源补充暗部细节避免死黑，环境光添加微弱的环境反射贴图，让烤漆表面的反射效果更具真实感，最终渲染图清晰呈现出后视镜正反两个视角的结构形态，完整展示外侧镜面安装状态与内侧壳体的腔体结构。结构设计层面，充分考虑外后视镜的实际装配需求，预留了镜片安装位、转向调节机构的容纳腔体、与车身门板连接的固定卡扣结构，镜壳整体壁厚保持均匀，符合注塑成型的工艺要求，避免出现壁厚差异过大导致的注塑缩痕问题，边缘位置做了圆角钝化处理，既符合汽车外饰的安全设计规范，也能提升整体外观的流畅度。设计思路上以量产适配性为核心，在保证外观造型流畅美观的前提下，兼顾零部件的生产工艺可行性与装配便捷性，整体造型贴合家用乘用车的外饰设计风格，曲面过渡自然，没有突兀的棱角，既能够满足驾驶员观察车辆侧后方路况的功能需求，也能作为外观装饰件提升车辆侧面的视觉整体性，模型的各部件均做了独立分组处理，可根据需求单独拆解调整，方便后续进行结构修改、工程图导出或者适配不同车型的改型设计。
