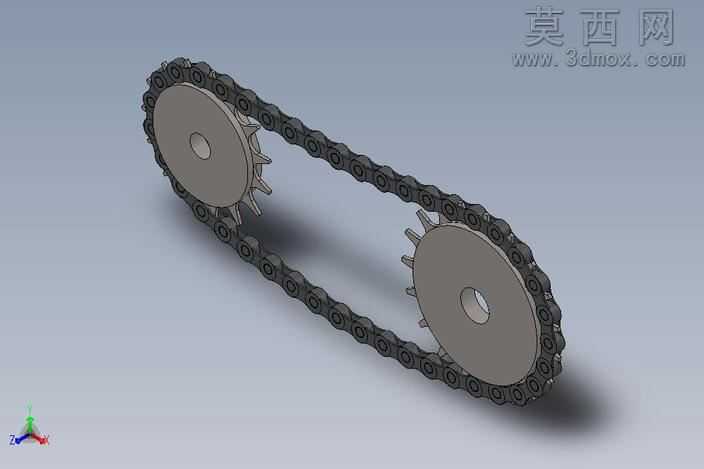

滚子链与双链轮传动结构三维建模

本作品为链传动系统的三维建模成果，建模过程严格遵循机械设计标准中链传动的尺寸规范，首先完成两个链轮的参数化建模：依据链轮齿形的设计标准，绘制齿廓的渐开线与齿沟圆弧特征，通过拉伸特征生成链轮的轮体结构，精准加工出中心安装孔、键槽等装配定位结构，保证轮齿的齿距、齿厚、齿顶圆与齿根圆尺寸完全匹配对应规格的链条参数。随后完成滚子链的建模，逐节构建内链板、外链板、销轴、套筒、滚子的独立零件，还原每节链节的铰接活动结构，通过阵列与路径配合命令，将单节链节沿两个链轮的分度圆切线组成的闭合轨迹进行装配，精准模拟链条与链轮轮齿的啮合状态，保证每处链节与轮齿的啮合间隙符合实际传动的公差要求。材质设置上，链轮整体赋予调质钢材材质，添加表面哑光金属质感与细微的机加工纹理，还原链轮经过切削加工后的真实表面状态；链条的链板、销轴、套筒部件赋予合金结构钢材质，滚子部分添加高硬度耐磨钢材的质感，区分不同零件的材质差异。渲染阶段采用柔和的工业产品布光方案，主光源从斜上方投射，清晰展现轮齿的啮合细节与链节的铰接结构，辅光源补充暗部光照避免结构阴影过深丢失细节，背景采用简洁的浅灰色调突出传动结构本身，同时添加地面接触阴影增强模型的空间立体感。设计过程中重点校验了链传动的中心距、链条张紧度、啮合包角等关键参数，保证模型还原真实链传动的装配关系，可用于链传动的结构演示、装配教学以及相关传动方案的可视化验证，清晰展现链传动依靠链节与轮齿啮合传递运动和动力的结构特点，直观呈现闭合链条环绕双链轮的传动布局。
