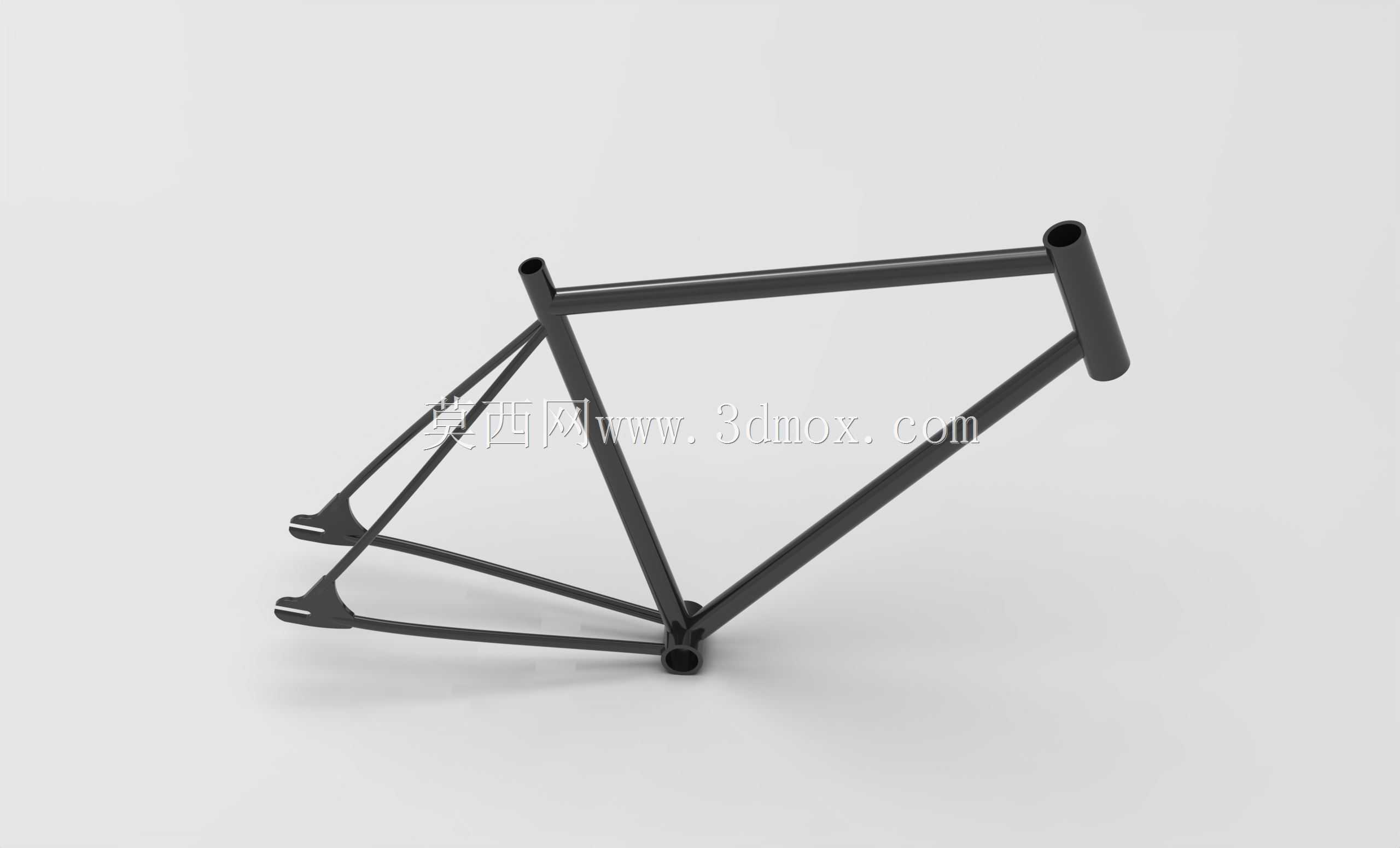

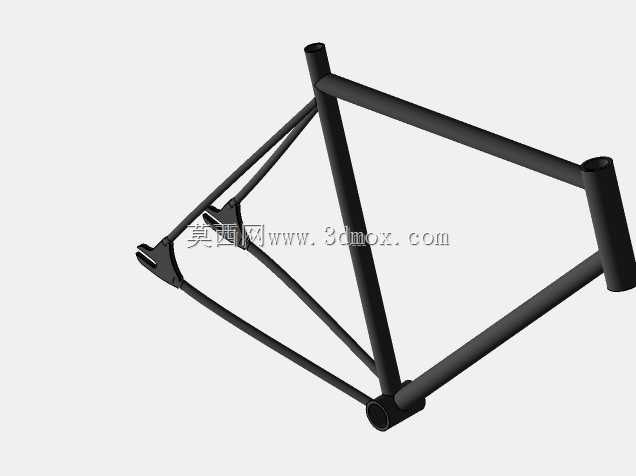

带布局焊接结构的自行车车架三维设计

这款自行车车架采用管材拼接焊接的整体结构设计，在日常通勤、运动骑行类自行车的研发验证环节，可直接用于结构力学仿真、装配干涉检查以及生产工艺排布的前置验证。从实际使用场景来看，车架作为自行车的核心承载基体，需要承接骑行者体重、路面颠簸冲击、传动系统反作用力等多维度载荷，设计阶段就需要兼顾刚性、重量与安装兼容性。设计过程中先确定了各管材的空间布局角度：头管角度匹配常规城市骑行的转向灵活性需求，立管角度适配通用规格的坐垫导轨安装范围，后下叉、后上叉的开档尺寸完全符合标准花鼓的安装宽度，尾钩位置预留了变速组件、刹车卡钳的安装螺孔，不需要额外二次加工即可适配市面主流的传动、制动配件。管材连接处采用满焊布局设计，焊道位置做了平滑过渡的结构处理，既避免焊接应力集中导致的长期使用开裂问题，也能减少后续打磨工序的工作量，适配批量焊接生产的工艺要求。从安装边界来看，头管内径适配标准规格的碗组压装尺寸，中管位置预留了标准口径的座管插入空间，五通位置的螺纹规格完全通用，不需要定制特殊规格的中轴配件，后叉末端的开档间距严格匹配通用轮组的安装尺寸，整车装配时不需要额外修配即可完成各部件的组合。结构分析环节可直接基于该模型划分网格，施加骑行工况下的垂直载荷、侧向冲击载荷、制动扭矩等边界条件，验证不同管材壁厚下的形变、应力分布情况，为后续的管材选型、壁厚优化提供精准的三维数据支撑，避免实物样机阶段反复修改带来的成本浪费。整体框架的空间走线位置也做了预留，内走线版本的线管通道在管材拼接时就已留出空间，外走线版本的安装座位置也符合常规线管固定的布局要求，不管是做入门级通勤车还是中端运动自行车的基础车架，都能通过调整管材壁厚、局部补强结构快速衍生出不同定位的产品型号，大幅缩短同系列产品的研发周期。
