徒步自行车金属车架结构设计

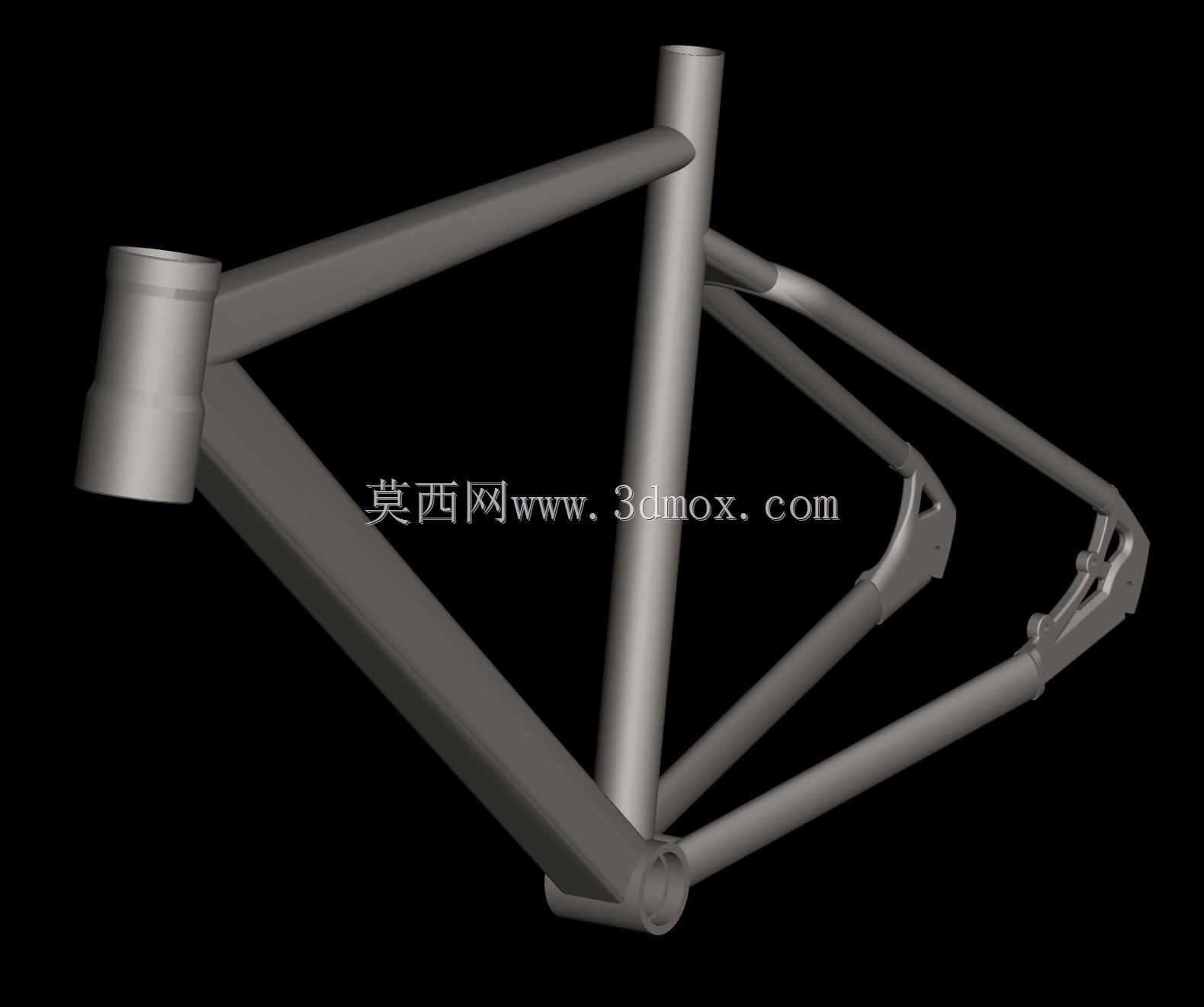

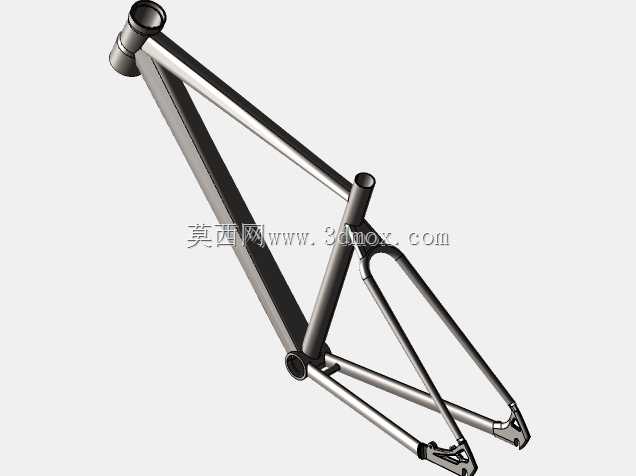

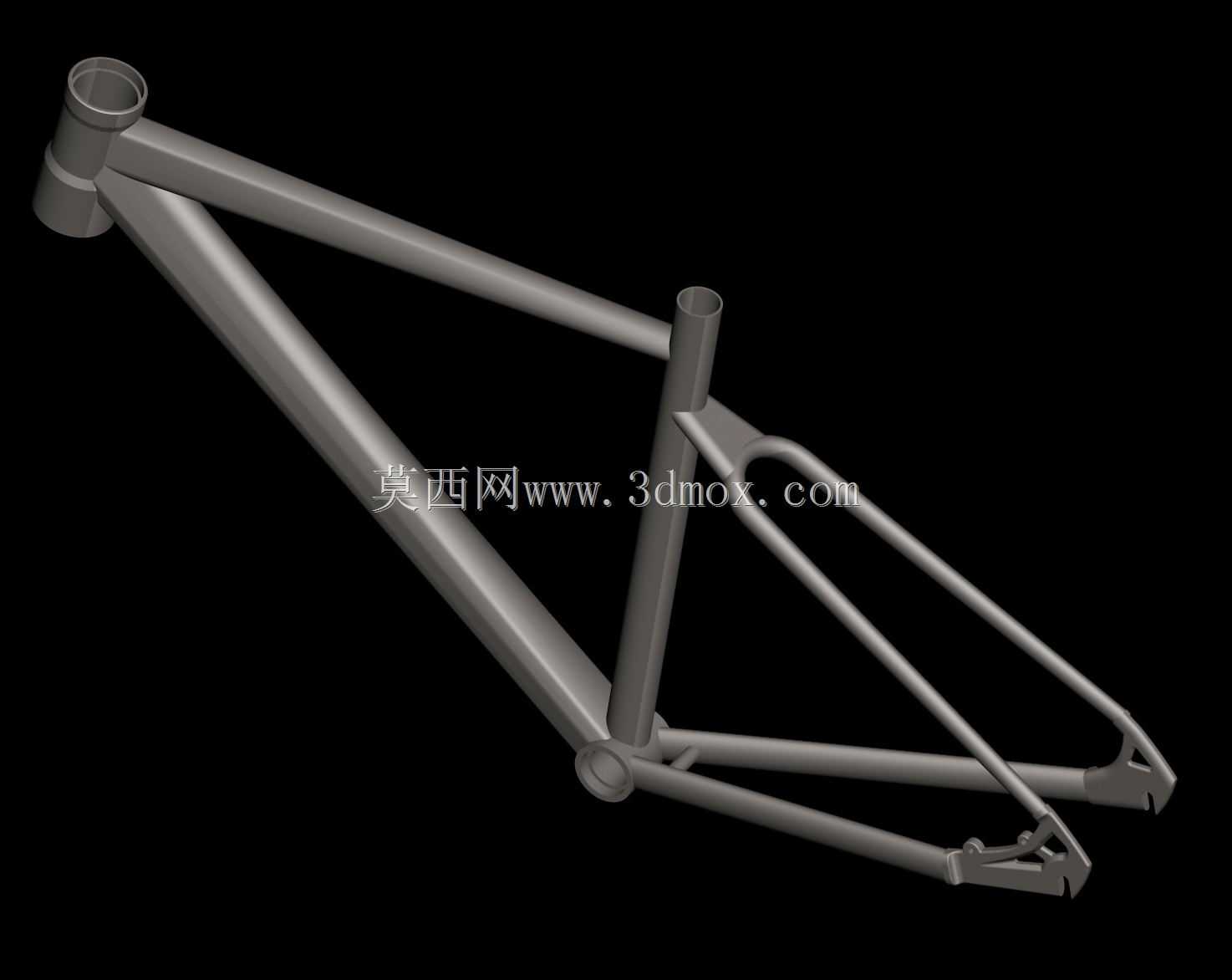

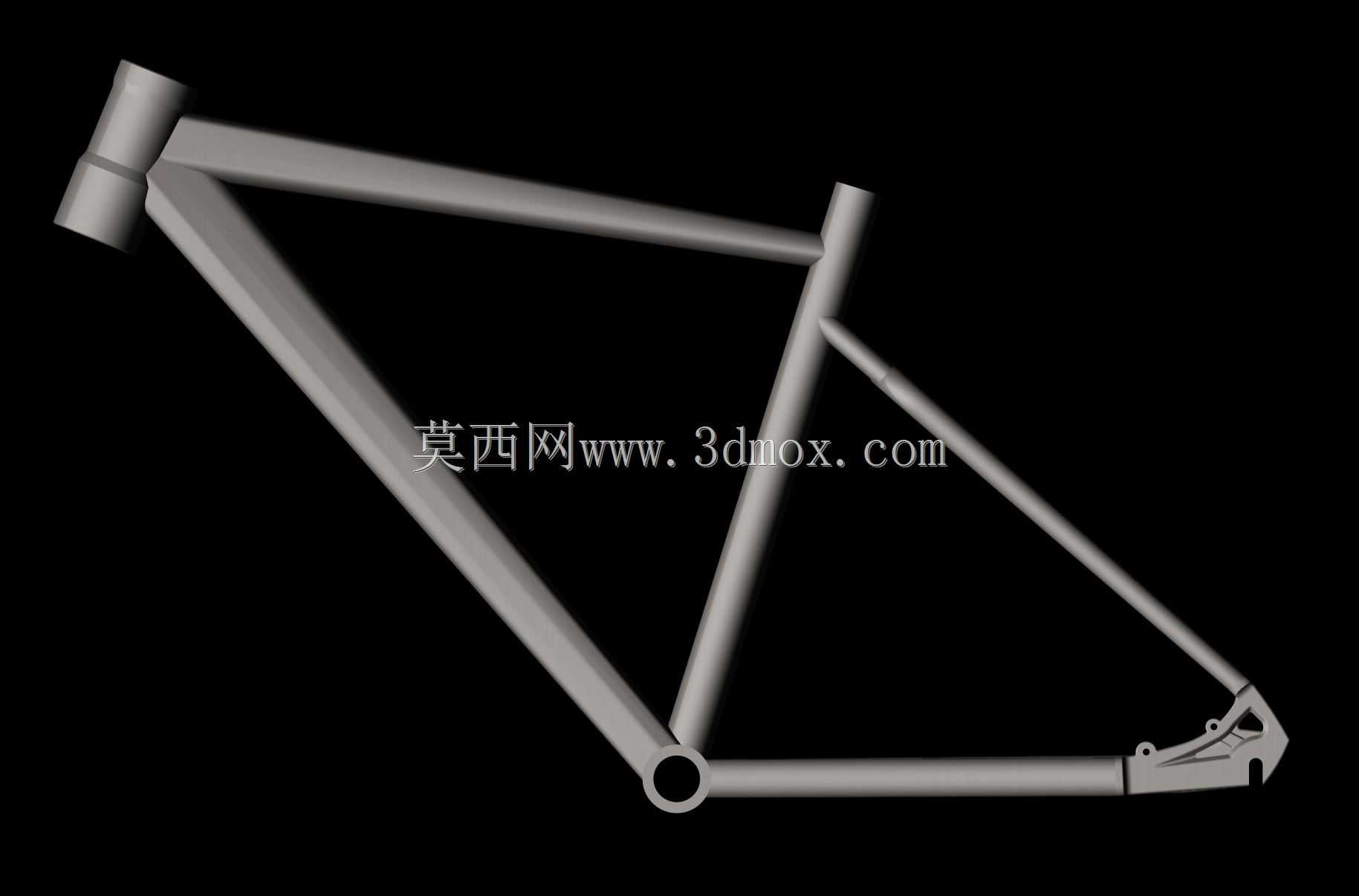

这款徒步自行车车架采用经典菱形管材布局，是整车承载的核心结构件，日常通勤、短途郊野徒步骑行场景下，可承受骑行者体重、路面颠簸带来的交变载荷，同时为前叉、轮组、传动、制动、鞍座等部件提供精准的安装定位基准。设计阶段优先考量管材受力路径的合理性，头管、上管、下管、座管、后上叉、后下叉的衔接位置均做了平滑过渡处理，避免应力集中引发的结构失效，管材选用等径圆管构型，在保证结构刚性的同时控制整体重量，适配非竞速类徒步骑行的使用需求。从安装边界来看，头管位置预留标准前叉舵管装配空间，兼容常规无牙碗组的安装尺寸，座管位置匹配通用口径座管锁紧结构，可适配不同身高骑行者的鞍座高度调节需求；后叉开档尺寸适配常规徒步自行车的后轮花鼓安装宽度，后叉末端预留刹车安装位、变速走线固定点位，无需额外打孔改造即可完成整车部件的装配。实际使用中，下管作为主要受力构件，承接头管转向载荷与脚踏发力带来的扭矩，上管与后上叉共同分散鞍座传递的垂直载荷，后下叉则抵消链条传动带来的拉力，各管材的角度经过反复调校，兼顾骑行时的踩踏刚性与颠簸路面的滤震表现，不会出现发力卸力、高频颠簸震手的问题。设计过程中规避了异型管的复杂加工工序，采用常规金属管材切割、焊接即可完成生产，降低量产加工的难度，各焊接位置的焊缝预留足够的打磨空间，处理后可获得顺滑的外观表现，同时不会削弱结构连接强度。车架整体的几何设定偏向舒适取向，头管角度、座管角度经过匹配调校，骑行时上半身姿态自然放松，适合长时间户外徒步骑行使用，不会给腰肩带来额外负担，五通位置的高度设定兼顾过障能力与踩踏稳定性，日常通过非铺装路面的小障碍时不会出现剐蹭，发力踩踏时也不会有明显的重心偏移问题。
