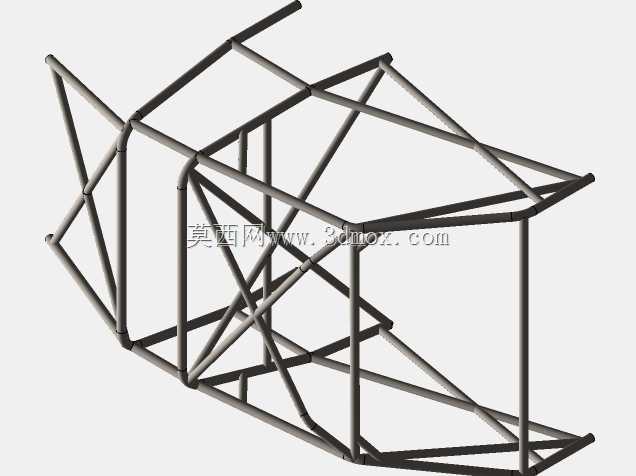

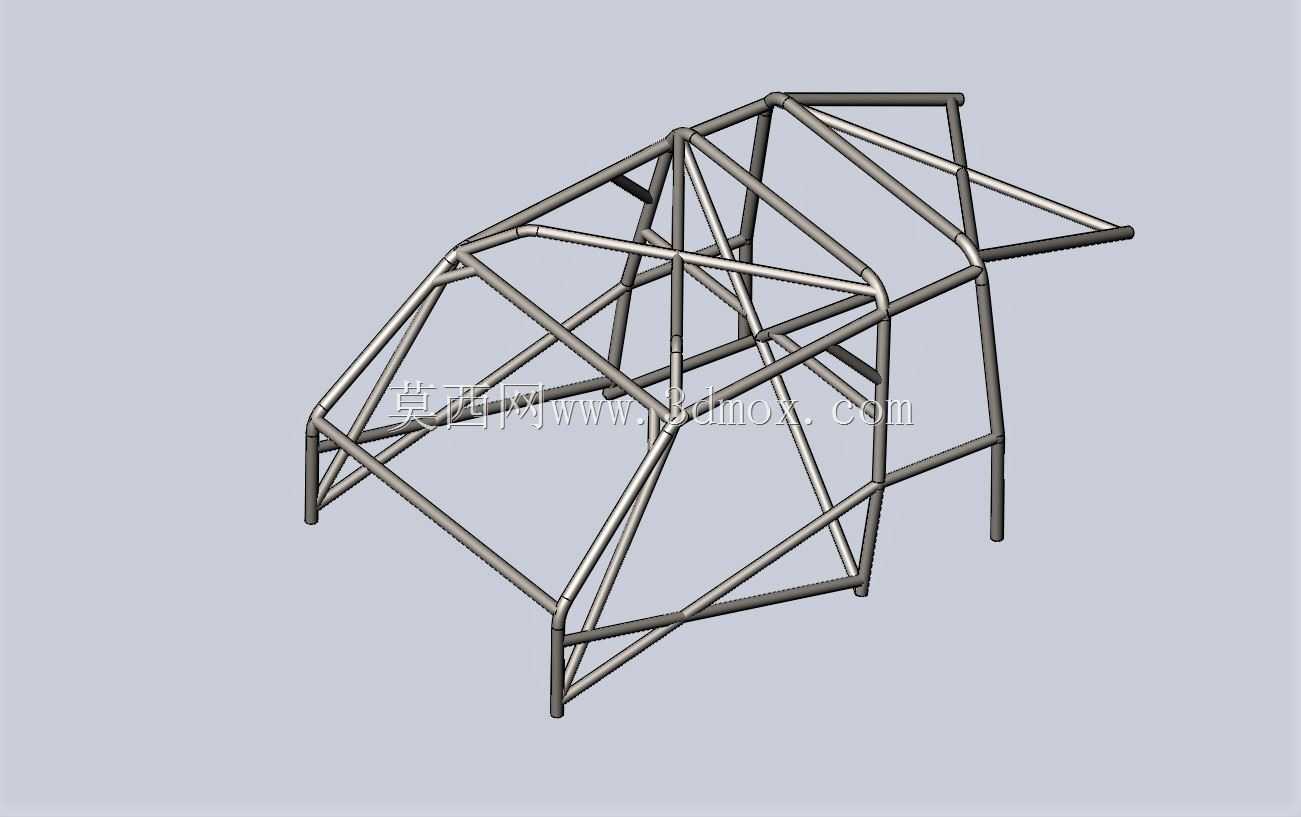

FIA T1组越野拉力赛防滚架结构设计

这套防滚架结构完全贴合FIA附录J第285条T1组改装越野车的赛事规范要求，是越野拉力赛事中保障车手生命安全的核心承载结构，广泛应用于巴哈、达喀尔等顶级越野拉力赛事的参赛车辆改装与制造环节。在越野拉力赛的极端工况下，车辆需要频繁面对飞跳、侧翻、高速撞击碎石或路肩的风险，防滚架作为座舱的刚性防护骨架，需要在碰撞发生时维持座舱的生存空间，避免车体变形挤压车手，同时承担分散冲击载荷、强化整车车架扭转刚度的作用。设计过程中优先采用双主杆的配置方案，主杆选用45x2.5规格的管材，其余辅助连接杆件采用40x2规格的管材，整体结构总重量控制在85kg，在满足赛事强度要求的前提下尽可能降低整车重量，避免不必要的簧上质量增加影响车辆操控表现。结构布局上充分考虑了座舱内部的安装边界，预留出车手座椅、安全带安装点、方向盘、仪表台、赛车头盔的活动空间，不会干涉车手的正常操作与紧急逃生通道，各管件的连接节点均采用相贯线贴合焊接的设计思路，保证焊缝处的载荷传递顺畅，避免应力集中导致的结构失效。防滚架的前部结构延伸至防火墙位置，与原车车架前纵梁的连接点做了加强处理，能够在正面碰撞时将冲击力快速分散到整个骨架结构；侧部的防滚结构对应车门位置做了斜向支撑布局，应对侧面撞击与侧翻时的侧向载荷；顶部的环形主结构配合多道横向、斜向连接杆件，形成稳定的桁架结构，在车辆发生滚翻时能够承受顶部的冲击载荷，避免座舱顶部塌陷。后部结构延伸至后轮拱前方位置，与后车架的连接点同样做了刚性加强，兼顾后悬挂安装点的刚度提升需求。整套结构的管件弯折角度、节点位置都严格匹配赛事规则中的尺寸要求，既满足赛事的合规性检验标准，也能适配多数T1组越野赛车的座舱改装空间，不需要对原车座舱结构做大规模破坏性切割即可完成安装，在实际赛事应用中，这套结构的抗变形能力、载荷分散表现都经过了多轮工况仿真验证，能够覆盖越野拉力赛中绝大多数极端碰撞场景的防护需求，同时兼顾了改装施工的便利性，不需要复杂的专用工装即可完成现场焊接装配。
