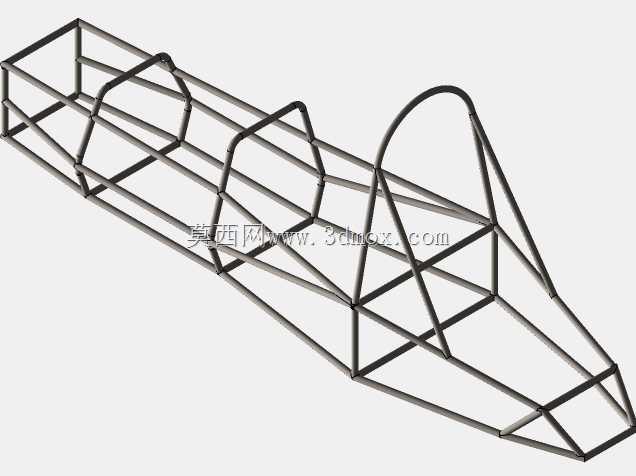

大学生方程式赛车钢管桁架式底盘结构

这套钢管桁架结构是方程式赛车开发早期阶段的底盘承载主体，核心作用是为整车所有子系统提供安装基准与承载基体，覆盖从动力总成、悬架系统、转向机构到驾驶舱人机布置、安全防护结构的全维度安装接口预留。从实际赛事应用场景来看，这类底盘需要同时满足多维度的工程要求：首先是碰撞安全层面，前部的锥形桁架结构是碰撞吸能区的核心承载框架，能够在正面撞击时通过钢管的有序塑性变形逐级吸收冲击能量，避免冲击力直接传递到驾驶舱区域；驾驶舱周边的环形加强框则是侧碰防护的核心结构，搭配防滚架的顶部弧形桁架，能够在车辆侧翻、侧撞时为车手预留足够的生存空间，避免结构侵入舱内。设计思路上采用了空间桁架的力学最优布置逻辑，所有钢管的走向都尽量沿着载荷传递路径排布，比如从悬架硬点延伸出的斜撑钢管，会直接将路面冲击载荷分散到多根主纵梁上，避免局部应力集中；主纵梁采用变间距的排布方式，前段收窄的结构既可以匹配前轮转向的跳动边界，避免转向时轮胎与车架发生干涉，也能优化前部空气导流的布局空间，中段加宽的区域则是为了兼容动力总成的安装宽度，同时给车手的腿部操作、方向盘转动预留足够的人机空间，后段的桁架结构则围绕传动系统、后悬架的安装硬点做了局部加强，保证大扭矩输出时的结构刚度。从安装边界来看，车架的整体宽度在驾驶舱位置控制在满足人机操作的最小尺寸，既避免过宽增加风阻，也不会影响车手佩戴头盔后的进出与操作；底部的桁架平面预留了电池、油箱、散热系统的安装点位，所有安装点位的钢管都做了局部的加强筋焊接位预留，不需要额外在主钢管上打孔削弱结构强度。实际工程验证中，这类桁架底盘的扭转刚度是核心性能指标，通过斜撑的交叉布置，能够在控制整体重量的前提下达到赛事要求的刚度阈值，避免车架在高速过弯时发生过度形变影响悬架定位参数；钢管的管径与壁厚选择也做了梯度匹配，主承载路径上的钢管采用更大的管径与壁厚，辅助支撑的钢管则采用更小的规格，实现轻量化与结构强度的平衡。在实际装配场景中，这套底盘的所有硬点位置都预留了统一的安装基准面，悬架上下摆臂的安装孔位同轴度、转向机安装面的平面度都在建模阶段做了公差匹配，能够减少后续装配时的调校工作量；驾驶舱内部的踏板安装位、座椅安装滑轨固定点、安全带锚点都在桁架节点位置布置，保证受力时载荷直接传递到主结构上，不会出现局部结构撕裂的问题。
