山地自行车变速器尾勾安装结构设计

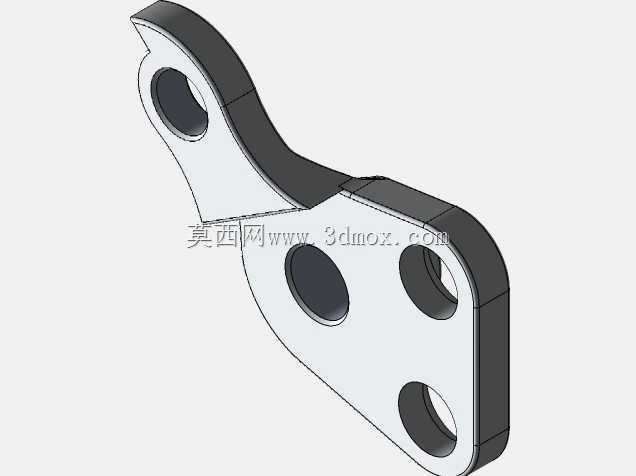

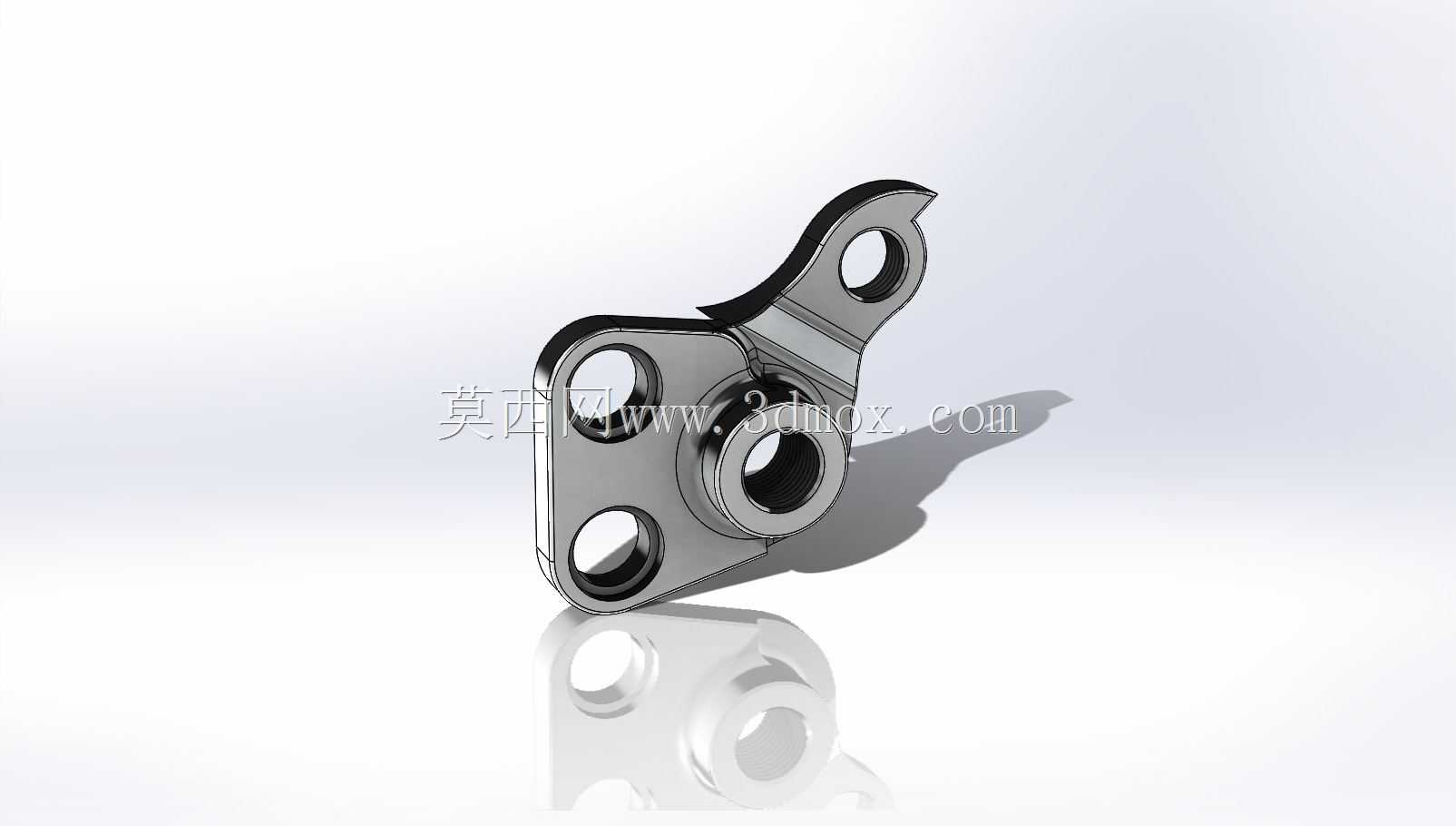

日常山地车骑行过程中，变速器尾勾是极易受外力磕碰变形的易损结构件，这款吊架结构主要承担连接车架后叉端与后变速器的衔接作用，是变速系统精准运作的核心定位基准。从结构设计逻辑来看，该零件采用多安装孔位的片状基体搭配凸起轴套的组合形态，三个呈三角分布的通孔对应车架后叉端的安装螺柱，孔位间距严格匹配常规山地车硬尾车架的后尾安装面尺寸，安装贴合面做了平面度公差控制，保证装配后不会出现偏移错位，避免变速器导轮与飞轮片出现平行度偏差引发的跳档、变速不准问题。凸起的轴套结构是后变速器的安装定位基准，轴套内孔与变速器固定螺栓的配合公差控制在小间隙配合区间，既保证安装时螺栓可顺利穿入，又能限制变速器安装后的径向窜动，轴套的伸出长度刚好匹配变速器安装座的凹槽深度，装配后可抵消车架后叉端的厚度差，让变速器安装面保持垂直于车架中轴线的状态。零件侧边延伸出的带孔凸耳，主要作用是限制变速器在受到侧向冲击力时的偏转幅度，当车辆意外摔倒或者后轮受到侧向撞击时，凸耳结构可先承接部分冲击力，避免安装轴套直接受力断裂，同时变形后可单独更换该零件，无需更换整个车架，大幅降低骑行维护成本。从实际应用场景来看，该结构适配主流硬尾山地车的后置拨链器安装，不管是日常通勤骑行还是林道越野场景，该结构的强度冗余都能覆盖常规使用中的冲击载荷，零件边缘做了圆弧过渡处理，没有尖锐棱角，避免安装维护时划伤手部，同时也减少应力集中点，提升零件的抗疲劳强度。安装边界方面，零件贴合车架的一侧完全贴合车架后叉的安装平面，所有安装孔位的同轴度公差控制在合理范围，装配时无需额外打磨修整，直接使用标准螺栓即可完成固定，安装后变速器的导轮平面与飞轮片平面保持平行，变速过程中链条可在各飞轮片间顺畅切换，不会出现蹭链、掉链的问题。
