学生竞赛用概念F1赛车三维设计方案

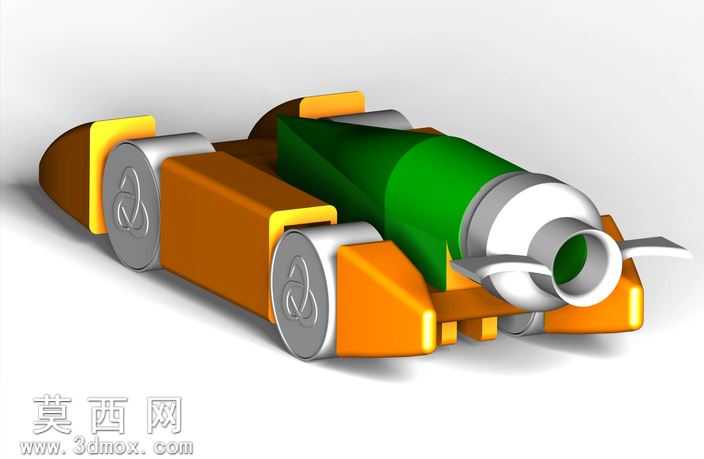

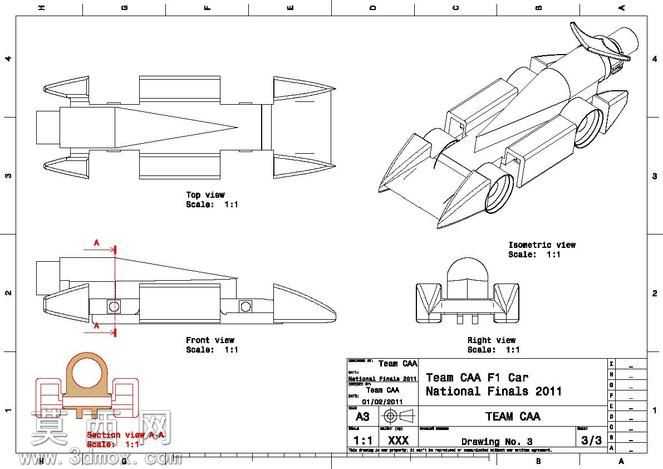

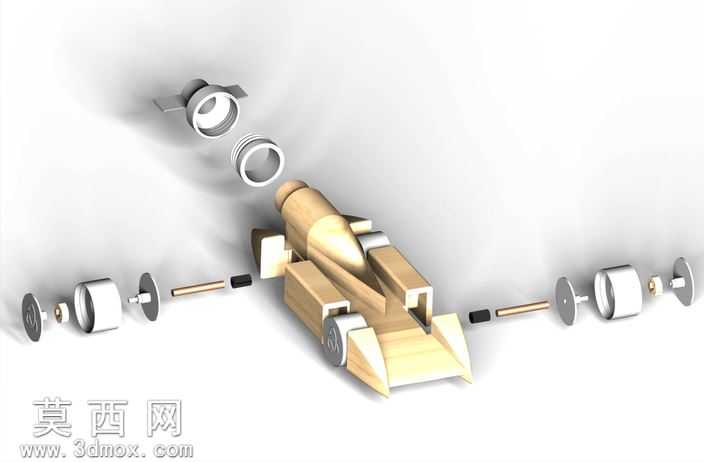

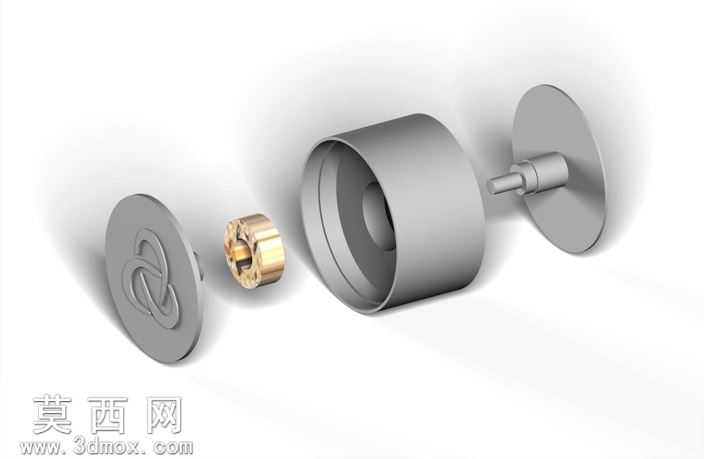

本作品为面向学生学科竞赛打造的概念F1赛车三维设计方案，整体建模过程严格遵循赛事规则与竞速车辆的空气动力学设计逻辑，首先通过多视图草图绘制锚定整车比例，分别完成俯视图、前视图、右视图与等轴测视图的轮廓标定，确保各视角下的车身线条衔接流畅，比例精准控制在1:1的设计基准下。建模阶段优先搭建车身主体的流线型曲面，从前部尖锐的破风结构开始，逐步延伸出两侧的导流翼片、中部狭长的驾驶舱区域以及尾部的整流结构，每一处曲面都经过曲率连续校验，避免出现生硬的棱角破坏空气导流效果，同时兼顾车身的轻量化设计需求，将木材数控加工的工艺特性融入结构设计中，预留出均匀的壁厚与加工余量，适配后续实体加工的工艺要求。针对车轮与翼面等独立部件，采用单独建模后装配的流程，车轮部分匹配快速原型打印的工艺参数，设计了适配打印支撑的轮辐结构与轮毂安装位，确保打印完成后可直接与车身主体完成装配，无需额外的复杂后处理；前后翼片的结构设计经过多轮调整，前翼采用多层分流结构，可将迎面气流快速导向车身两侧与底部，减少行驶过程中的正面风阻，尾翼则采用上翘式整流造型，在高速行驶时提供足够的下压力，保证车辆的行驶稳定性。整车结构设计充分考虑了不同加工工艺的适配性，车身主体的曲面拆分完全匹配三轴数控雕刻机的加工行程，拆分后的部件可直接通过木材雕刻完成，无需复杂的多轴加工工序，大幅降低了实物制作的门槛与成本；轮组等结构复杂的小部件则针对性优化了3D打印的摆放角度，减少支撑材料的使用量，同时保证打印件的结构强度。建模完成后通过装配校验排查了各部件之间的干涉问题，确保车轮转动、部件拼接的位置完全契合，同时对整体模型进行了材质分区，车身木质部分、轮组打印部分、翼面结构部分分别赋予对应的材质属性，方便后续渲染环节呈现真实的实物效果，整体设计既满足竞赛的竞速性能要求，又兼顾了学生制作的工艺可行性，从三维结构层面完整还原了概念F1赛车的设计构想，可直接用于后续的实物加工制作与竞赛展示。
