带定位槽多孔位圆形端盖结构设计

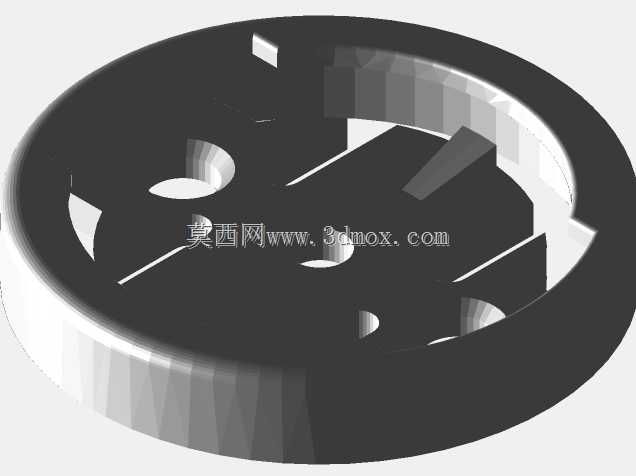

这类带多组定位槽与安装孔的圆形端盖，常应用在小型回转类设备的端部限位场景，比如小型气动执行机构的端侧封盖、微型减速机的端部压盖、或是自动化线小型旋转工位的定位基座，实际使用中既承担腔体封闭的作用，也通过自身的槽孔结构完成内部组件的周向限位，避免回转部件运行时出现周向窜动。从结构设计逻辑来看，整体采用圆盘式基体，外圆做了等厚的环形侧壁，侧壁上均匀分布的矩形凸台卡槽，是用来和配套壳体的卡槽做嵌合定位，安装时不需要额外打销定位，直接将卡槽对准壳体上的凸起推入，再通过端面的紧固件锁紧，就能完成周向防转，大幅提升装配效率。端面上的开孔做了差异化设计，两个大直径通孔是紧固件过孔，用来穿装螺栓将端盖固定在设备壳体上，孔位做了沉台设计，避免螺栓头突出端面影响其他部件装配；中间区域的斜向凸筋与窄槽结构，是用来和内部的回转垫片配合，窄槽可以容纳垫片上的凸爪，斜向凸筋则能在部件转动到特定角度时形成硬限位，控制内部组件的转动行程，避免超程损坏内部密封件或是传动结构。设计时特意将所有槽口的棱边做了微小的倒角处理，既避免装配时锐边划伤操作人员，也能减少装配过程中槽口与配合件的磕碰，降低零件装配时的卡滞概率。从安装边界来看，这类端盖的外圆尺寸需要和配套壳体的内孔做间隙配合，单边间隙控制在0.02-0.05mm之间，既保证装配顺畅，也避免间隙过大导致端盖安装后出现偏斜；端面的安装孔孔距公差控制在±0.1mm，保证和壳体上的螺纹孔精准对位，不会出现螺栓强行穿入导致的螺纹损伤。实际工况下，这类端盖多采用硬质铝合金或是增强尼龙材质加工，铝合金材质的版本多用于有一定强度要求的气动、传动设备端侧，尼龙材质的版本则多用于低压、低载荷的小型自动化工位，兼顾轻量化与绝缘需求。结构上没有多余的冗余设计，所有的槽、孔、凸筋都对应明确的配合功能，没有为了外观增加无意义的造型，完全围绕装配效率、限位可靠性、安装便捷性三个核心需求做结构排布，在小型回转类设备的端部结构设计中，这种集成了定位、限位、安装功能的一体式端盖，能有效减少零件数量，降低整体装配的复杂度，也能减少多零件配合带来的累积误差，提升设备端部的装配精度。
