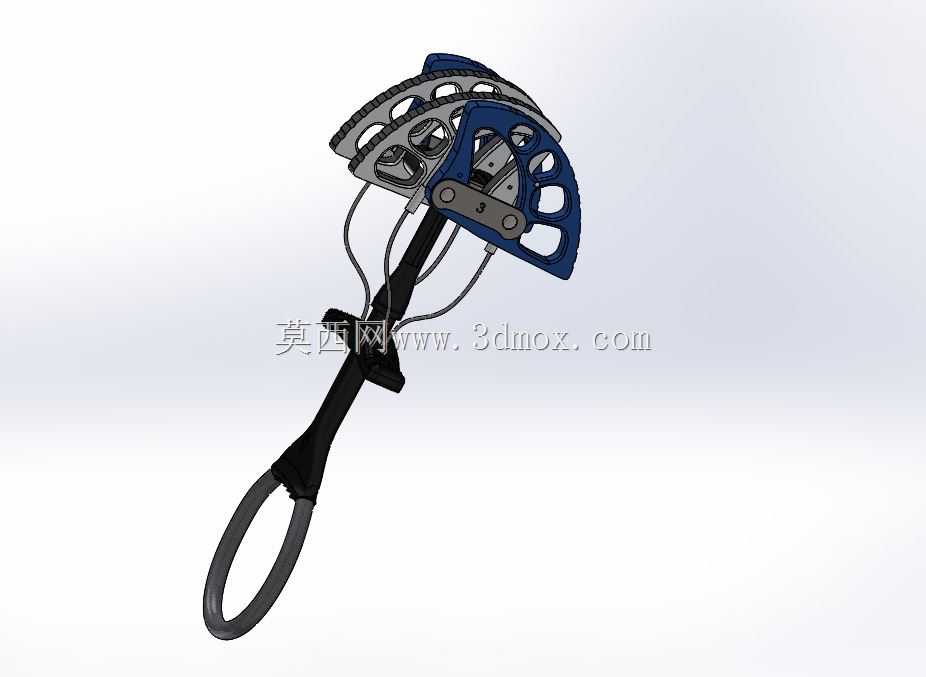

黑钻石三号攀岩凸轮机械结构设计

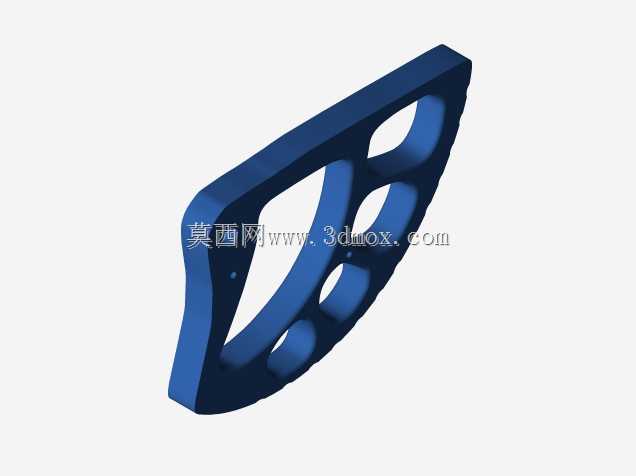

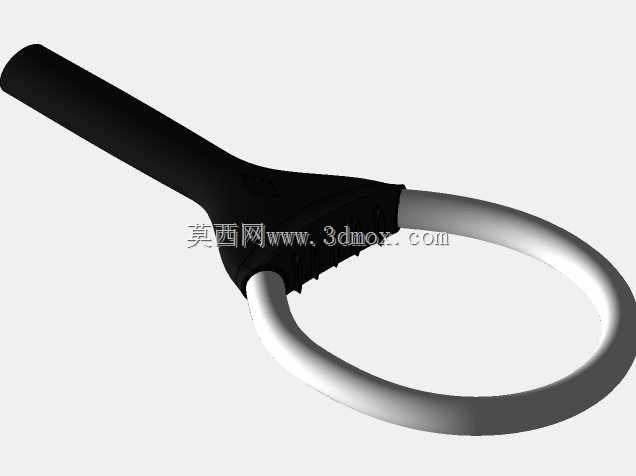

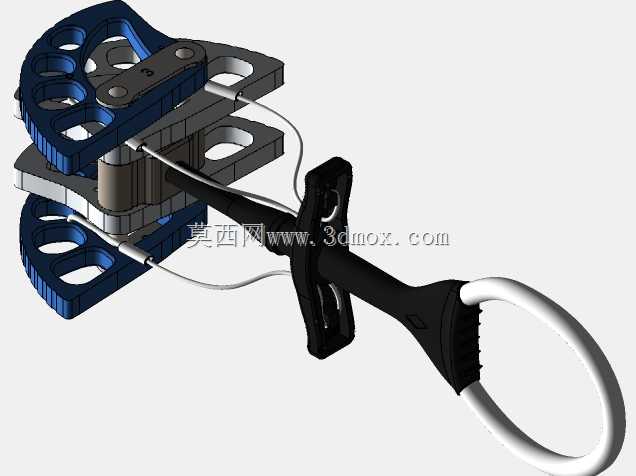

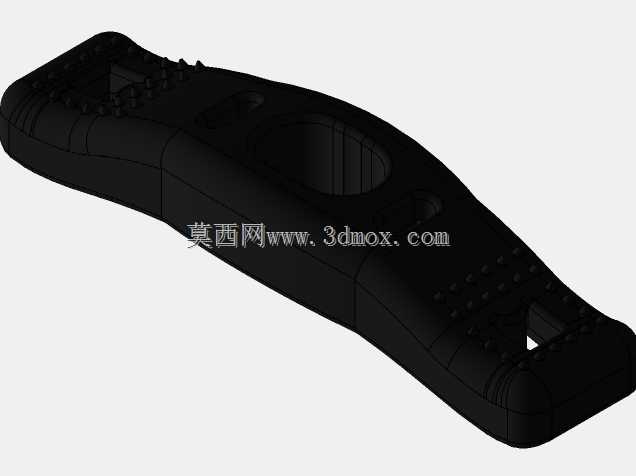

这款凸轮装置是户外攀岩保护系统里的核心受力部件，主要用于天然岩壁、人工攀岩墙的裂缝区域，为攀爬者提供可靠的临时固定锚点，在先锋攀登、线路设置、高空作业岩壁防护场景中承担承重锁止的核心作用。从结构设计逻辑来看，该装置采用多瓣式凸轮展开结构，凸轮瓣的轮廓曲线经过受力优化，在接触岩壁裂缝内壁时，能随着受力方向的变化自动产生楔紧效应，拉力越大，凸轮瓣与岩壁的接触正压力越高，锁止摩擦力随之提升，避免出现滑脱失效的风险。装置的中轴部分集成了联动拉杆结构，操作时通过尾部的拉环即可带动所有凸轮瓣同步收缩，方便将装置放入宽度匹配的裂缝内，松开拉环后凸轮瓣在内置弹性件的作用下自动张开贴紧岩壁，操作逻辑简单可靠，能在高空作业的复杂环境下快速完成锚点设置。从安装边界来看，该款三号规格的凸轮对应适配的裂缝宽度区间经过严格标定，凸轮瓣完全收缩时的最小外径可满足窄缝置入需求，完全张开时的最大展开直径覆盖常用的中等宽度岩壁裂缝，整体结构的受力路径经过优化，从凸轮瓣接触点到中轴连接段再到尾部挂环，所有受力部件的力线保持同轴，避免出现偏载导致的局部应力集中。凸轮瓣的表面做了防滑纹理设计，在接触石灰岩、花岗岩等不同粗糙度的岩壁表面时，都能提供足够的接触摩擦力，减少打滑概率。连接拉杆与凸轮瓣的铰接部位采用间隙配合的销轴结构，既保证凸轮瓣转动顺畅，又控制了铰接间隙量，避免长期使用后出现结构旷量影响锁止精度。尾部的织带挂环采用一体化连接结构，挂环的弯曲半径符合户外承重织带的弯折要求，避免织带在受力时出现过小半径弯折导致的强度折减。整套装置的所有运动部件都做了防脱限位设计，在操作过程中不会出现零件脱落的问题，适配常规的攀岩主锁连接，挂环的内孔尺寸满足标准主锁的穿入需求，不需要额外的转接配件即可完成整套保护系统的连接。在结构建模过程中，需要重点关注凸轮轮廓曲线的参数准确性，曲线的楔角角度直接决定锁止效果，角度过小容易出现凸轮卡死无法取出的问题，角度过大则会导致锁止力不足容易滑脱，同时要验证不同张开角度下的受力分布，确保在整个适配裂缝宽度区间内，装置的整体承重能力都满足安全系数要求。
