摩托车520节距52齿后链轮传动件

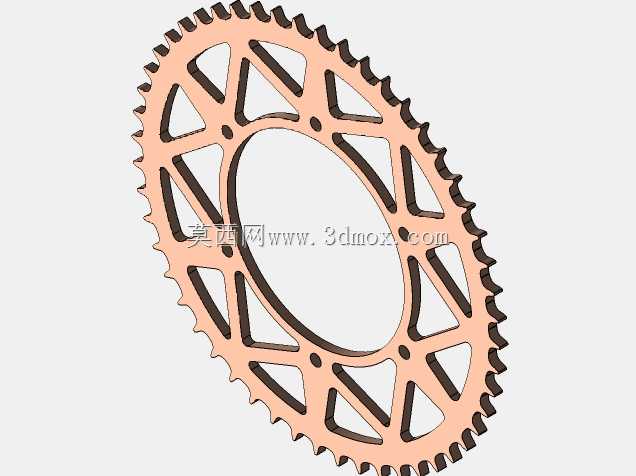

这款链轮主要适配搭载520规格链条的越野、街面通勤类摩托车后轮传动系统，作为动力传递末端的核心从动部件，它承接链条传递的发动机扭矩，将动力转化为后轮的旋转驱动力，直接决定传动过程的啮合顺畅度与动力损耗水平。从结构设计来看，整体采用环形辐条式轻量化布局，外圈均匀排布52个符合520节距标准的啮合齿，齿形经过啮合弧度优化，能和对应规格链条的滚子形成稳定的弧面接触，减少传动过程中的冲击磨损，避免跳齿、脱链的工况风险。中间的环形安装位预留了与摩托车后轮轮毂定位凸台匹配的安装边界，周边均匀分布的小孔用于穿装固定螺栓，安装时可直接贴合轮毂安装面完成定位锁紧，无需额外加工适配结构。辐条部分采用三角形镂空构型，在保证整体结构刚性、承受大扭矩传递时不发生形变的前提下，尽可能去除非受力区域的冗余材料，既降低了链轮自身的转动惯量，减少后轮旋转过程中的动力损耗，也能在车辆行驶过程中为后轮刹车系统留出足够的散热通风空间，避免长时间制动产生的高温传导至链轮导致齿面退火硬度下降。齿部的厚度设计匹配520链条的内节宽度，啮合时链条不会出现轴向窜动，每一个齿的齿尖都做了微小的倒角处理，既方便链条在啮合切入时顺滑导入，也能减少齿尖与链条侧板的异常剐蹭。在实际使用场景中，这类链轮常和前小链轮、配套链条组成整套传动系统，适配不同排量的摩托车动力输出特性，52齿的从动齿比设定偏向低速扭矩输出，更适合非铺装路面骑行、载重通勤这类需要低转速大牵引力的使用场景。建模过程中严格遵循链传动的啮合参数规范，每一个齿的轮廓都按照节距、滚子直径、齿顶圆直径的对应关系生成，辐条的镂空结构经过受力路径优化，所有受力筋都沿着扭矩传递的径向方向排布，保证在急加速、紧急制动带来的瞬时大冲击载荷下，结构不会出现应力集中导致的开裂问题，安装孔的位置度公差控制在合理范围内，装配后链轮的径向跳动量满足摩托车传动系统的精度要求，不会出现传动过程中链条松紧度周期性变化的问题。
