并排HPV人力三轮车车架三维结构设计

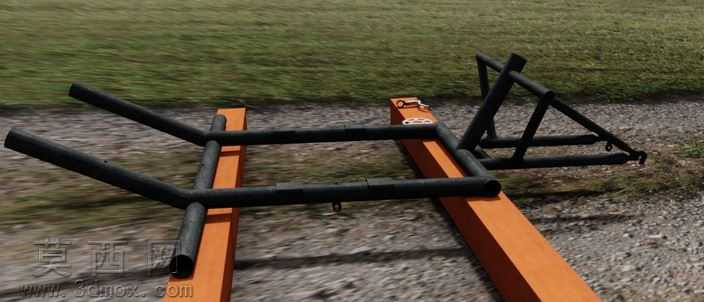

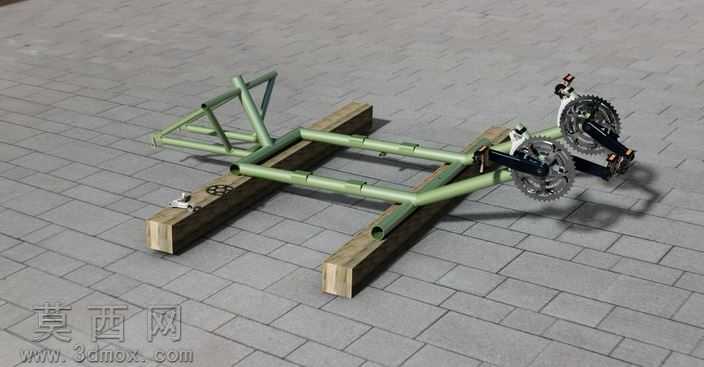

本作品为并排式HPV人力三轮车车架三维建模成果，建模过程中严格遵循人力代步车辆的结构力学逻辑与实际装配需求，以管状型材为核心构建主体承载结构。建模阶段先完成基准坐标系搭建，逐一绘制各段管材的路径草图，通过扫描特征生成等壁厚的管体结构，针对管材衔接的拼接节点，采用布尔运算完成精准的接合处理，保证各连接位置无结构干涉，同时还原了实际焊接工艺对应的衔接形态。车架整体采用对称式布局设计，前部设置双组曲柄传动安装位，预留了牙盘、脚踏转轴的装配空间，可兼容标准自行车传动组件的安装；中部为并排乘坐的承载区域，管材排布经过受力优化，横向连接管与纵向主梁形成稳定的桁架结构，可均匀承载驾乘人员的重量，避免行驶过程中出现车架形变；后部预留车轮安装支座，可匹配标准三轮车后轮组件的装配尺寸。材质渲染阶段，为车架主体赋予哑光金属漆材质，模拟轻质合金管材的表面质感，调整材质的粗糙度与金属度参数，还原金属管材在自然光下的漫反射效果；支撑展示用的木方赋予实木纹理材质，还原木材的自然纹理与哑光质感，地面则采用灰色地砖材质，通过纹理贴图与凹凸通道模拟地砖的拼接缝隙与表面粗糙质感。渲染阶段采用室外自然光照明方案，设置柔和的环境光与主光源，投射出自然的软阴影，清晰呈现车架的结构层次与空间关系。设计过程中充分考虑了HPV车辆的轻量化需求，在保证结构强度的前提下优化管材排布，去除冗余结构，同时兼顾了零部件的装配兼容性，所有安装位的尺寸均参照通用自行车零部件标准设定，可直接用于后续的整车装配模拟、结构力学仿真以及实际加工参考，完整还原了并排人力三轮车车架的结构特征与设计逻辑，清晰展现了各部分的连接关系与空间布局。
