自行车刹车手柄杠杆结构三维设计

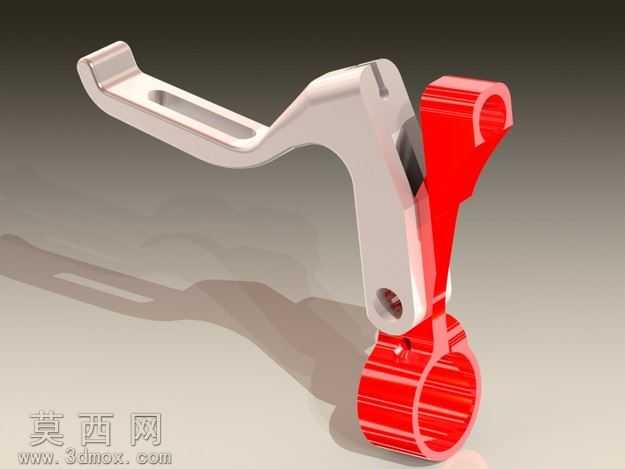

本作品为自行车刹车手柄杠杆的三维参数化建模成果，建模过程依托主流三维设计软件完成，全程遵循机械设计规范与自行车零部件的实际装配逻辑。建模初期先拆解刹车手柄的功能结构，将整体划分为夹持基座、杠杆臂、铰接转轴三个核心功能模块，先绘制各模块的二维轮廓草图，对夹持基座的车把安装环做同轴度约束，保证安装环内径与常规自行车车把外径尺寸匹配，对杠杆臂的握持曲面做人体工学弧度优化，模拟骑行时手指的自然握持角度，避免使用过程中出现硌手、施力不畅的问题。建模阶段采用实体拉伸、切除、圆角、倒角等基础特征命令完成主体结构搭建，对铰接位置的转轴孔做间隙配合公差预留，保证杠杆臂绕转轴转动时无卡滞，同时在基座与杠杆臂的接触位置设计有限位结构，限制杠杆的最大转动行程，避免刹车拉线过度拉伸造成损坏。材质与渲染环节，针对不同部件的实际使用材质做区分设置：夹持基座与铰接转轴部分采用哑光金属材质，模拟铝合金阳极氧化后的细腻磨砂质感，调整金属粗糙度参数还原金属部件的轻微反光特性；杠杆握持部分采用哑光黑色工程塑料材质，添加细微的颗粒质感模拟注塑件的表面肌理，同时在握持区域做轻微的防滑纹理处理，提升视觉上的使用真实感。渲染阶段采用三点布光方案，主光源从侧上方投射突出部件的结构轮廓，辅助光源补全暗部细节避免结构阴影过重，背景采用浅灰色纯色背景突出模型主体，最终渲染效果清晰展现各部件的装配关系与材质差异。结构设计上充分考虑刹车杠杆的力学传递特性，杠杆臂的力臂长度经过比例优化，保证骑行时施加较小的握力即可带动刹车机构产生足够的制动力，同时整体结构做轻量化处理，在保证结构强度的前提下去除非受力区域的多余材料，兼顾部件强度与轻量化需求，各部件的连接位置均做圆角过渡处理，避免应力集中造成部件断裂，整体模型可直接用于自行车零部件的结构验证、装配模拟以及3D打印样件制作。
