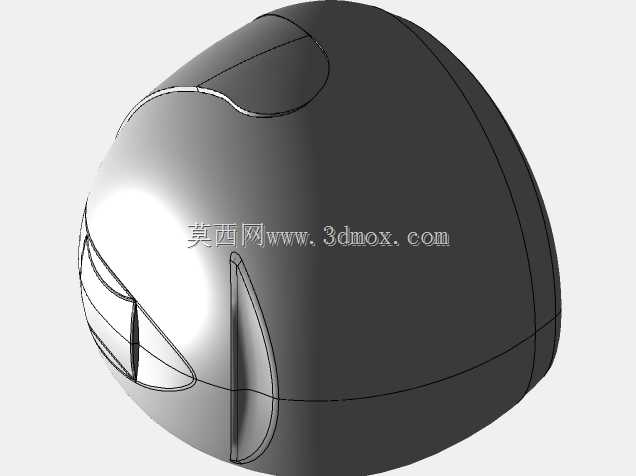

适用于CFD分析的摩托车头盔结构造型

日常骑行场景中，头盔是核心的头部防护装备，除了基础的抗冲击防护性能外，骑行过程中的空气动力学表现直接影响佩戴者的风阻感受、风噪大小以及高速骑行时的头部稳定性，因此针对头盔的流体动力学分析是产品研发阶段不可或缺的环节，该实体造型正是为这类仿真分析搭建的几何载体。从结构设计逻辑来看，造型整体采用类卵型的流线曲面过渡，没有多余的突兀凸起结构，能够让气流在盔体表面形成相对平顺的附面层流动，减少气流分离带来的压差阻力，盔体前部预留的护目镜安装位做了内凹式的边界处理，匹配常规骑行护目镜的安装轮廓，避免护目镜与盔体衔接处出现台阶结构打乱流场。盔体侧面的导流槽造型并非装饰性设计，其弧度走向经过曲面曲率的连续调整，能够引导侧向气流快速向后流动，减少高速骑行时头盔两侧的紊流堆积，降低骑行过程中的风噪传递。盔体后部的收敛曲面做了渐进式的收窄处理，能够让流经盔体上下表面的气流在尾部平缓汇合，减少尾部涡流的产生范围，这部分结构的曲面精度直接影响CFD仿真中尾流区的计算准确度，因此建模过程中对所有曲面的G2连续性做了严格约束，避免出现曲面褶皱、曲率突变的几何缺陷，防止仿真计算时出现网格畸变、计算不收敛的问题。从安装边界来看，该造型预留了内部缓冲层的安装空间，盔体内壁的曲面偏移量匹配常规EPS缓冲层的厚度要求，下部的佩戴开口轮廓符合人体头围的适配尺寸，能够兼容不同尺码的内衬安装结构，不会因为流体造型的优化牺牲内部的佩戴空间。在实际CFD仿真应用中，该实体造型可以直接导入流体分析软件，无需额外进行几何修复，能够快速完成流体域抽取、边界层网格划分的前处理工作，既可以用于模拟不同骑行速度下盔体的风阻系数变化，也可以分析不同侧风角度下盔体表面的压力分布，为头盔的通风孔位置优化、风道结构设计提供准确的几何依据，同时也能支撑盔体造型的风噪性能仿真，帮助研发人员在开模前就掌握造型的空气动力学表现，减少实物样机的测试迭代次数。
