立式磁控阻力家用动感单车结构设计

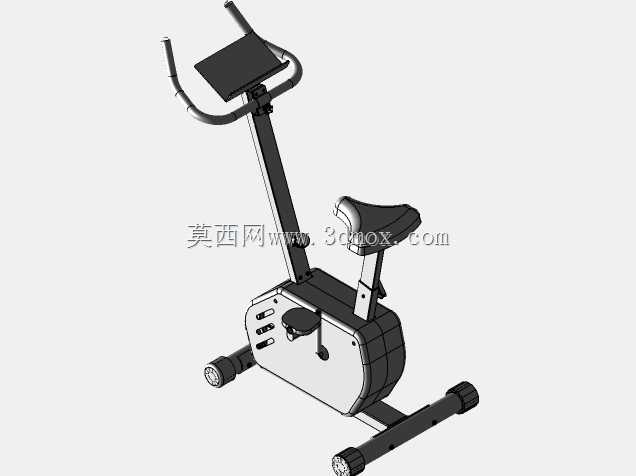

这款立式健身车的结构设计，核心围绕家用室内健身场景的空间适配需求展开，整体采用直立式框架布局，底部支撑脚做了外扩延伸处理，横向跨距控制在600mm区间，纵向支撑长度约750mm，放置时无需额外预留过多侧边操作空间，普通家庭阳台、书房边角区域即可完成布设，安装时仅需保证底部四个防滑脚垫完全贴合平整地面，无需额外打膨胀螺栓固定，框架主体采用矩形钢管拼接焊接结构，主支撑立管壁厚预留2mm安全余量，可承载最大120kg的使用载荷，立管与底部横梁的连接位置做了三角加强筋结构，规避长期使用后出现的焊缝疲劳开裂问题。设备的阻力调节结构集成在主体下舱内部，采用磁控非接触式阻力方案，相比传统摩擦式阻力结构，不存在刹车片磨损更换的问题，运行过程无额外摩擦异响，调节档位通过车把下方的旋钮拉线控制磁瓦与飞轮的间距，实现8档阻力梯度切换，适配从热身放松到高强度间歇训练的不同运动强度需求。车把部分采用弧形弯把设计，表面做了防滑纹理包覆，握持位置预留了安装电子表、水杯架的扩展螺孔，车把与主立管的连接位置设置了快拆调节结构，可根据使用者身高在700mm到950mm的高度区间内无级调整，适配不同身高人群的握持姿态需求。鞍座采用人体工学曲面造型，底部设置前后、高低双维度调节结构，高低调节范围覆盖650mm到850mm，前后调节行程约100mm，可匹配不同腿长使用者的踩踏发力角度，减少膝关节的额外受力。传动结构采用皮带传动方案，相比链条传动运行噪音更低，日常使用无需频繁加注润滑油维护，飞轮做了全包覆防护设计，避免运动过程中衣物卷入的安全隐患，脚踏部分设置了防滑齿纹与绑带结构，保证踩踏过程中脚部不会滑脱。整体结构做了模块化拆分设计，主体框架、车把组件、鞍座组件、脚踏传动组件均可单独拆分，既方便生产环节的分装运输，也便于后期零部件损坏后的单独更换维护，所有外露连接螺栓均采用内六角标准件，用户仅需配套内六角扳手即可完成整机的组装调试，组装完成后整机总重量控制在28kg左右，底部支撑脚前端设置了两个小直径移动滚轮，需要调整摆放位置时仅需抬起设备后端，即可通过滚轮推动移位，无需整机抬搬。
