越野摩托三孔联动悬挂连接构件

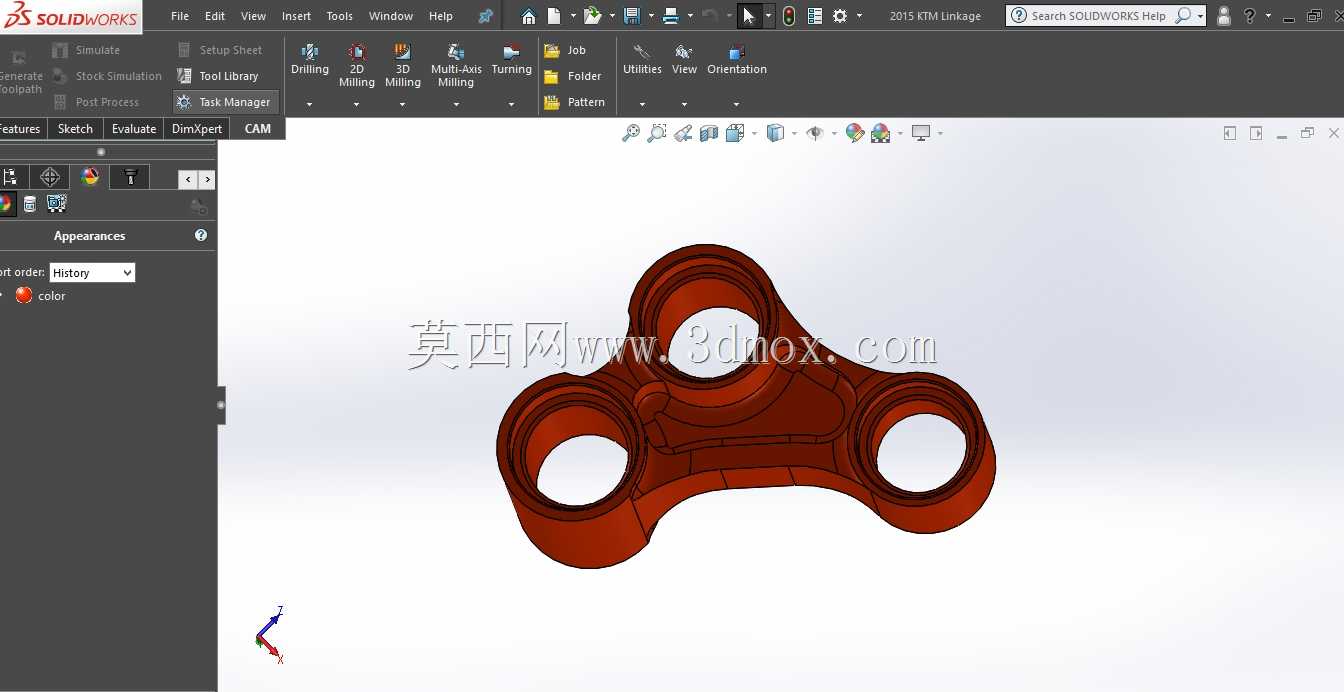

该构件作为越野摩托悬挂系统的核心联动转接件，主要承担多组减震部件与车架、摇臂之间的力传导与运动轨迹约束作用，在非铺装路面行驶场景下，能够将车轮受到的多向冲击载荷均匀分配至不同减震单元，避免单一部件受力过载引发的结构失效。从结构设计逻辑来看，三个带环形安装位的凸台分别对应不同连接端的铰接需求，每个安装孔的同轴度公差控制在0.02mm以内，保证铰接销轴装配后无卡滞，运动过程中不会出现偏磨异响。构件主体采用三角流线型布局，在保证三个安装点相对位置精度的前提下，对非受力区域做了壁厚减薄处理，整体重量控制在同载荷铸钢件的60%左右，同时三个连接臂的过渡位置均做了大圆角应力释放设计，经过有限元校核，在承受12kN瞬时冲击载荷时，最大应力集中点的数值远低于材料屈服强度，能够满足大落差跳跃、连续颠簸路面的高强度使用需求。在安装边界层面，三个铰接孔的中心距参数完全匹配对应车型的悬挂几何设定，装配时无需对原车车架、摇臂或减震支耳做任何改装，孔位端面预留的0.5mm沉台可适配标准厚度的平面推力轴承，减少铰接位置的转动阻尼，让悬挂动作响应更灵敏。构件表面的加强筋沿载荷传导路径布置，既不会与周边的刹车管路、链条护板等部件产生运动干涉，又能在不额外增加重量的前提下提升整体抗扭刚度，实际装车测试中，连续20小时的越野路况行驶后，构件未出现形变或连接松动问题，铰接位置的磨损量也在允许的维护周期范围内。这类多铰接点联动构件的设计难点在于平衡运动自由度与结构刚性，既要保证悬挂压缩、回弹过程中各部件的运动轨迹不发生干涉，又要让力的传导路径尽可能直接，减少不必要的载荷损耗，建模过程中需要反复匹配整车悬挂的运动仿真数据，调整三个安装点的相对角度与臂长参数，确保整个悬挂系统的杠杆比符合设计预期，避免出现减震行程利用率不足或者打底的问题。
