全木质可调踏板模拟钻机结构设计

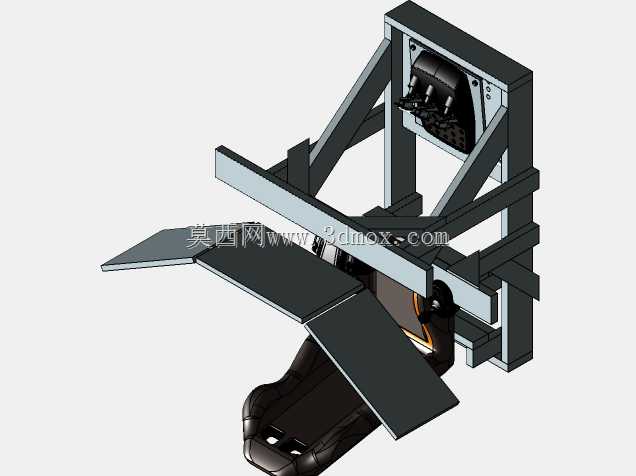

这款模拟钻机采用全木质框架搭建，主要面向模拟驾驶、操作实训类场景使用，可还原钻机操作过程中的坐姿操作、踏板控制交互体验，多用于职业技能实训、游乐体验场馆的模拟操作工位搭建。从结构设计逻辑来看，整体采用框架式方木结构做主体承载，斜向支撑构件布置在主体机架后侧，抵消操作人员倚靠、操作过程中产生的侧向倾覆力矩，无需额外金属连接件即可实现足够的结构刚度，木质构件的加工门槛低，后期调整、改装的便利性较强。可调踏板板采用分层铰接结构设计，每块踏板均可绕铰接轴调整倾角，适配不同身高、操作习惯的使用需求，踏板表面做了防滑延展设计，增大脚部接触面积，操作过程中不易打滑。主体机架预留了模拟操作部件的安装位，可直接固定模拟操纵杆、操作按钮等交互组件，安装位的尺寸边界按照常规模拟操纵组件的通用安装尺寸设计，无需二次打孔修改即可适配多数市售模拟操作配件。机架下部预留了座椅安装空间，可匹配常规游戏座椅、实训座椅的安装孔位，整体安装边界控制在常规室内工位的尺寸范围内，不需要占用过大的场地面积，普通标准房间即可完成布置。设计过程中优先考虑了构件的易加工性，所有木质构件均采用直边裁切设计，没有复杂曲面加工需求，普通木工加工设备即可完成全部构件的生产制作，装配过程采用模块化拼接思路，各支撑构件、平台构件、踏板构件均可独立拆分，运输过程中可拆成平板件打包，到现场后再完成组装，大幅降低运输成本。踏板的调节结构采用滑槽定位方式，调整时只需松开定位件即可滑动调整踏板角度，调整到合适位置后锁止即可，不需要额外工具即可完成调节操作，日常使用维护十分便捷。整体结构没有尖锐外凸构件，所有边角都做了倒钝处理，使用过程中不会出现磕碰划伤的问题，适配高频次公共使用场景的安全要求。
